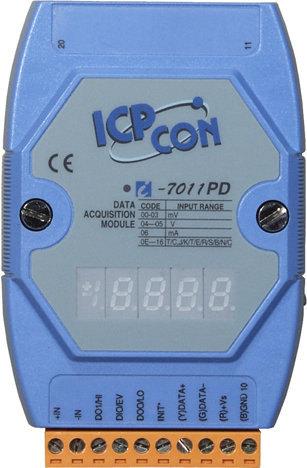

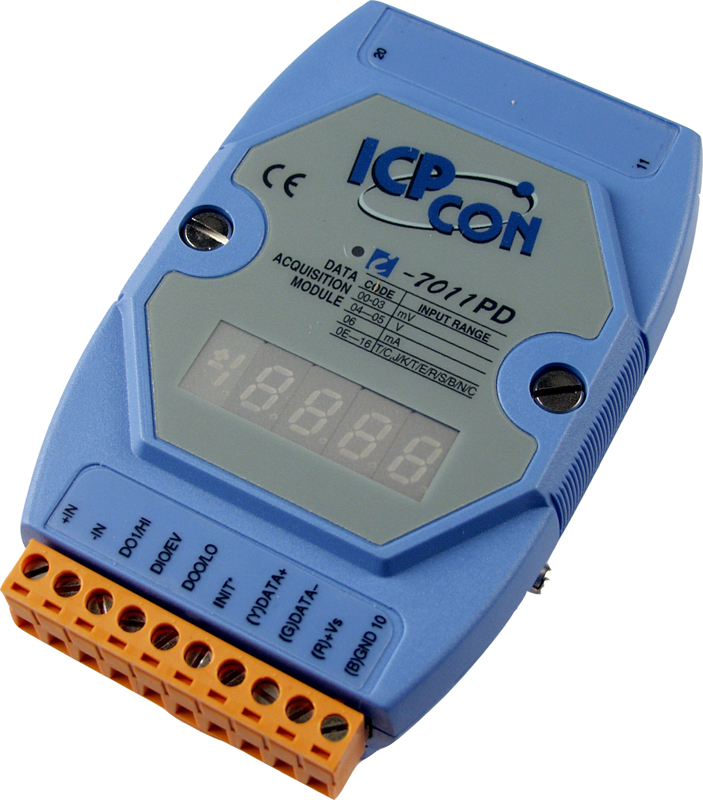

Модуль I-7011PD

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый ввод

• Количество каналов АЦП

  1 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц (общая)

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C, L, M 

• Диапазон входных сигналов по току

  ±20 мА 
  Требуется внешний резистор 125 Ом 

• Входное сопротивление

  > 400 кОм 

• Обнаружения обрыва термопары

  Есть 

• Защита от перенапряжения

  ±5 В пост. 

• Общая защита от перенапряжения

  ±5 В пост.тока 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Source 

• Тип каналов дискретного ввода

  Сухой контакт 

• Защита от перенапряжения

  ±30 В пост. 

• Входное сопротивление

  3 кОм 

• Напряжение в открытом состоянии

  Замкнут на GND 

• Напряжение в закрытом состоянии

  Открытый 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  30 мА 

• Напряжение нагрузки

  +3.5 ~ +30 В пост. 

• Установка значения при подаче питания

  Есть 

• Установка безопасного значения

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

• 7-сегментный светодиодный дисплей

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±2 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
