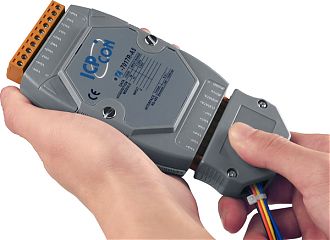

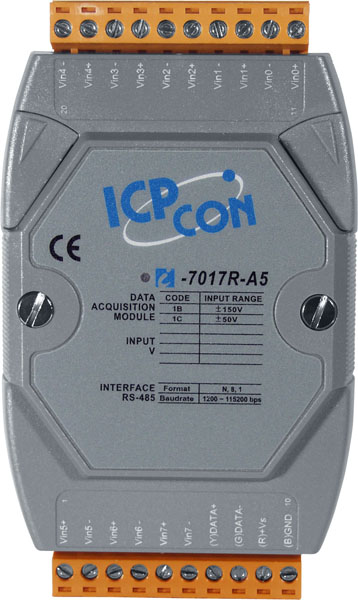

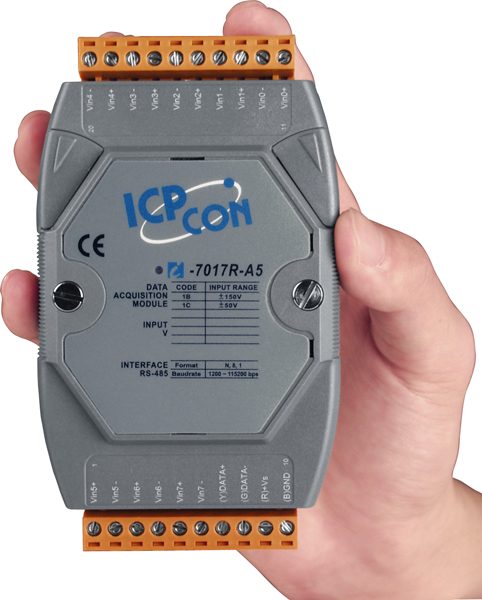

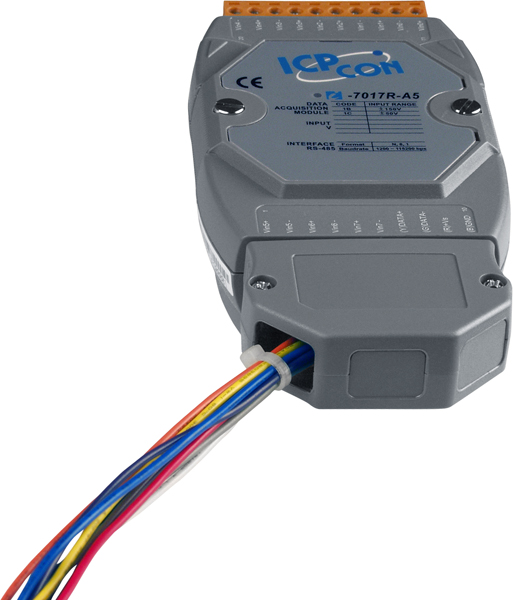

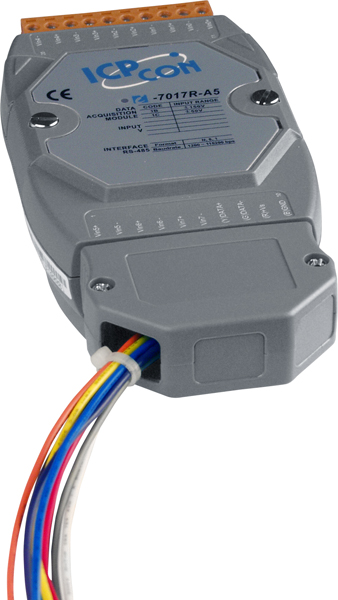

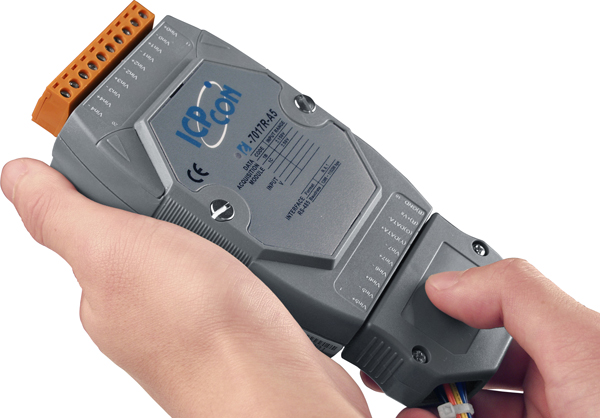

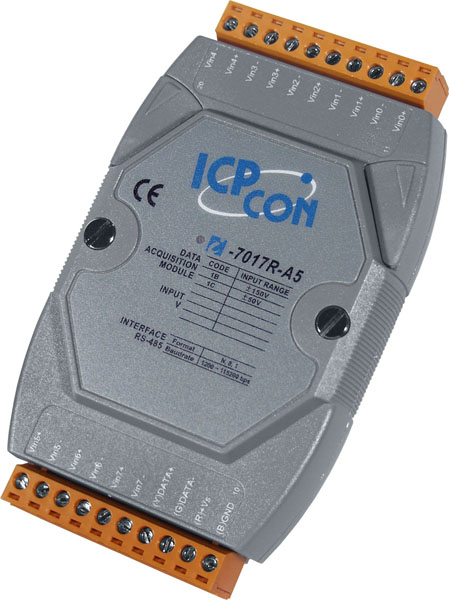

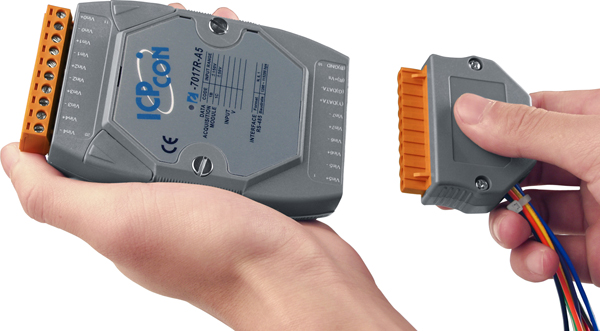

Модуль I-7017R-A5-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  Ускоренный режим: ±0.5% от полного диапазона 
  Обычный режим: ±0.1% от полного диапазона 

• Частота дискретизации

  Ускоренный режим: 50 Гц

• Входное сопротивление

  По току: - 
  По напряжению: 290 кОм 

• Обнаружение обрыва кабеля

  Есть 

• Индивидуальная настройка каналов

  Нет 

• Защита каналов от электростатического разряда

  +/- 4 кВ

• Защита по току

  - 

• Защита от перенапряжения

  ±200 В пост. 

• Общая защита от перенапряжения

  ±200 В пост.тока 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

• 7-сегментный светодиодный дисплей

  Нет 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.6 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
