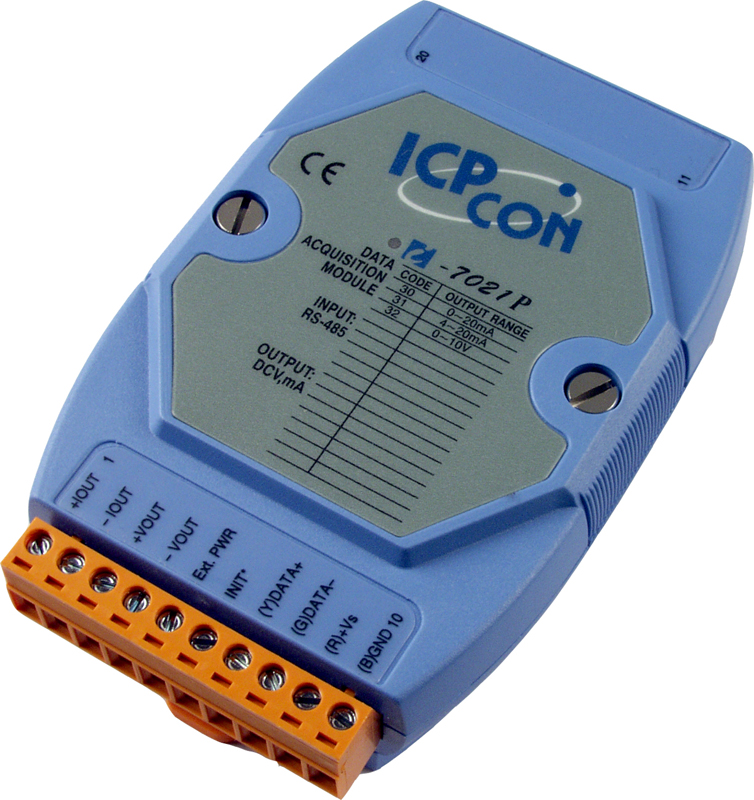

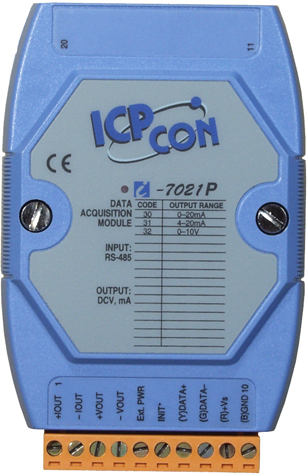

Модуль I-7021P CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый вывод

• Тип подключения

  Одностороннее 

• Точность ЦАП

  0.02% 

• Время установки значения ЦАП

  10 мс 

• Скорость изменения выходного сигнала

  0.0625 ~ 1024.0 В/с 
  0.125 ~ 2048 мА/с 

• Температурный дрейф нуля

  По току: +/-0.2 мкА/°C, по напряжению: +/-10 мкВ/°C

• Температурный дрейф шкалы

  +/-5ppm/°C

• Сопротивление нагрузки

  ±0.5% от полного диапазона 

• Установка безопасного значения

  Есть 

• Обнаружение обрыва кабеля

  Есть 

• Установка значения при подаче питания

  Есть 

• Межканальная изоляция

  Нет 

• Защита от короткого замыкания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.8 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
