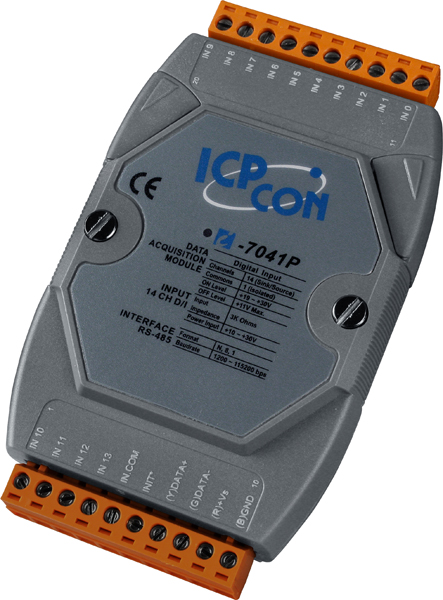

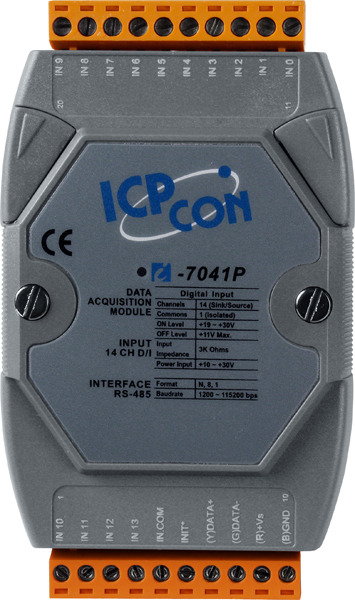

Модуль I-7041P CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт: -, Влажный контакт: Приемник/Источник 

• Защита от перенапряжения

  ±35 В пост. 

• Защита каналов от электростатического разряда

  +/- 4 кВ для каждого контакта, +/- 8 кВ для случайной точки

• Изоляция каналов

  Нет 

• Входное сопротивление

  3 кОм 

• Напряжение в открытом состоянии

  Сухой контакт: - 
  Влажный контакт: +11 В пост.макс. 

• Напряжение в закрытом состоянии

  Сухой контакт: - 
  Влажный контакт: +19 ~ 30 В пост. 

• Рабочее расстояние для сухого контакта

  Нет 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0.2 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

• Защита от перенапряжения

  Нет 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
