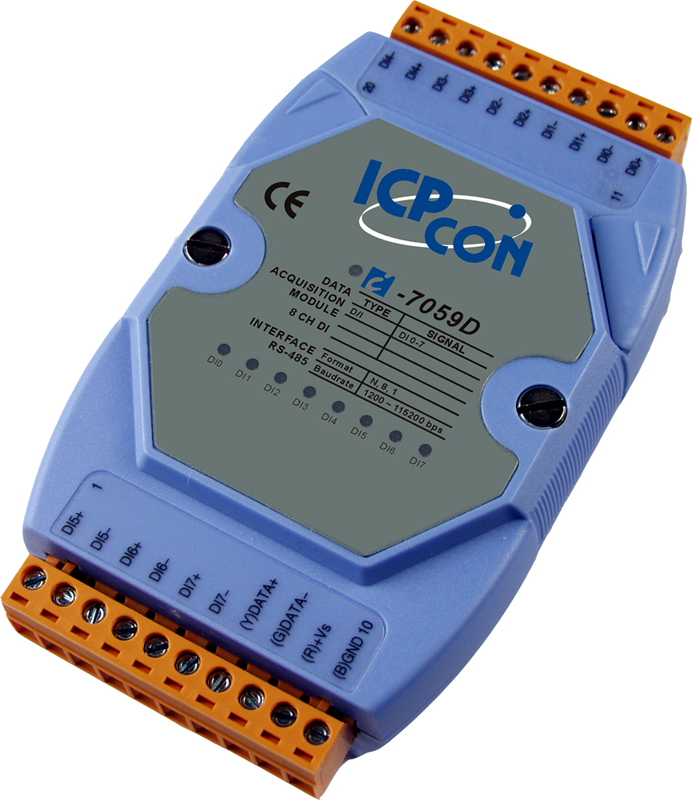

Модуль I-7059D CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  дифференциальные, изолированные входы 

• Входное сопротивление

  10 кОм, 1 Вт 

• Напряжение в открытом состоянии

  10 ~ 80 В перем. 

• Напряжение в закрытом состоянии

  3 В перем. макс. 

• Частота переменного тока

  47 ~ 400 Гц (> 45 Гц мин.)

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  8 индикаторов дискретного ввода

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

Конструктивные свойства

• Материал корпуса

  Пластик 

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
