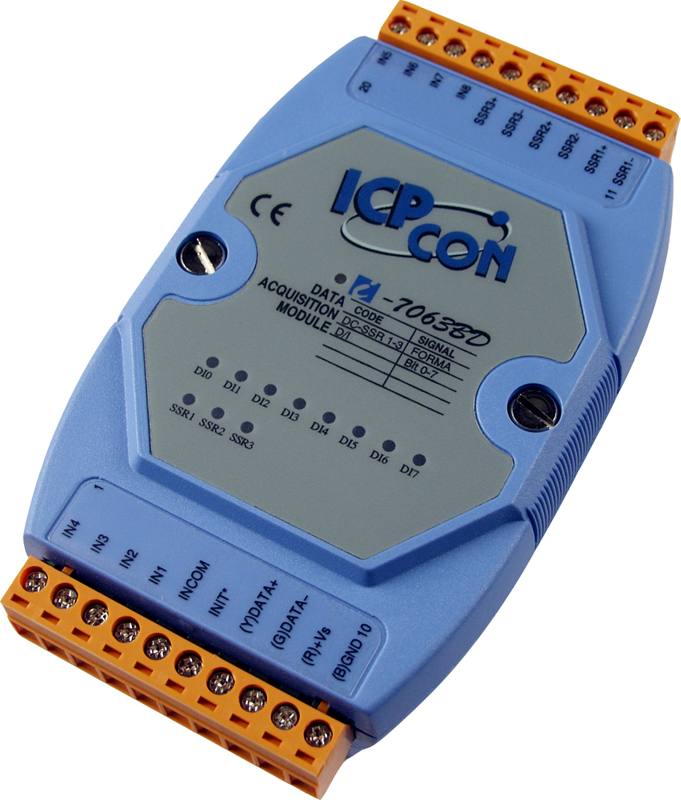

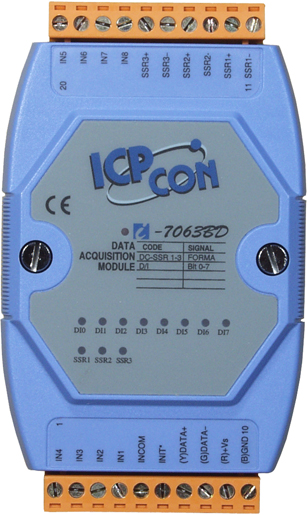

Модуль I-7063BD CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  типа 'влажный контакт', с общим '+'/с общим '-' 

• Защита от перенапряжения

  ±35 В пост. 

• Защита каналов от электростатического разряда

  +/- 4 кВ для каждого контакта, +/- 8 кВ для случайной точки

• Входное сопротивление

  3 кОм 

• Напряжение в открытом состоянии

  +1 В пост. макс. 

• Напряжение в закрытом состоянии

  +4 ~ 30 В пост. 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Максимальная нагрузка на канал

  1 А 

• Напряжение нагрузки

  3 ~ 30 В пост. 

• Установка значения при подаче питания

  Есть 

• Установка безопасного значения

  Есть 

• Защита каналов от электростатического разряда

  +/- 4 кВ для каждого контакта, +/- 8 кВ для случайной точки

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  11 индикаторов дискретного ввода и релейного вывода

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
