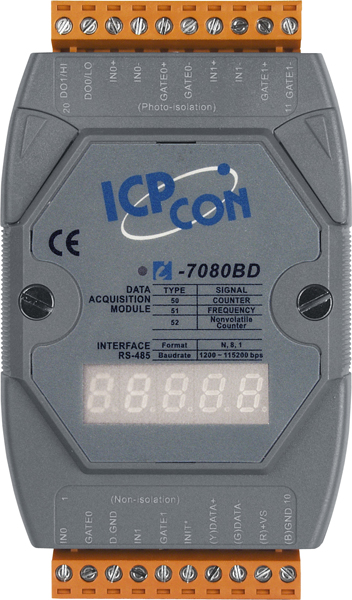

Модуль I-7080BD-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  типа 'влажный контакт', с общим '+' 

• Защита каналов от электростатического разряда

  +/- 4 кВ

• Напряжение в открытом состоянии

  С изоляцией: +3.5 ~ +30 В пост., без изоляции: +2.4 ~ +5 В пост. 

• Напряжение в закрытом состоянии

  +1 В пост. макс. 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  100 кГц 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  30 мА 

• Напряжение нагрузки

  +3.5 ~ +30 В пост. 

• Защита каналов от электростатического разряда

  +/- 4 кВ

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  2 

• Режим счетчика

  Счет вверх 

• Режим частотомера

  Есть 

• Режим энкодера

  Нет 

• Тип каналов

  Приемник 

• Разрешение счетчика/энкодера, бит

  32 

• Точность воспроизведения частоты

  1 Гц или 10 Гц 

• Максимальная частота счета

  100 кГц 

• Напряжение в закрытом состоянии

  +1 В пост.тока макс. 

• Напряжение в открытом состоянии

  Изолированный: +3.5 ~ +30 В пост. 
  Неизолированный: +2.4 ~ +5 В пост. 

• Программируемый порог напряжения

  +0.1 ~ +5 В пост.тока 

• Программируемый фильтр

  2 мкс ~ 65 мс 

• Индивидуальная настройка каналов

  Нет 

• Поддержка аварийного питания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Есть

• 7-сегментный светодиодный дисплей

  Нет 

Требования к электропитанию

• Рабочее напряжение

  +24 ~ +30 В пост.тока 

• Потребление тока

  2.2 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±0.5 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
