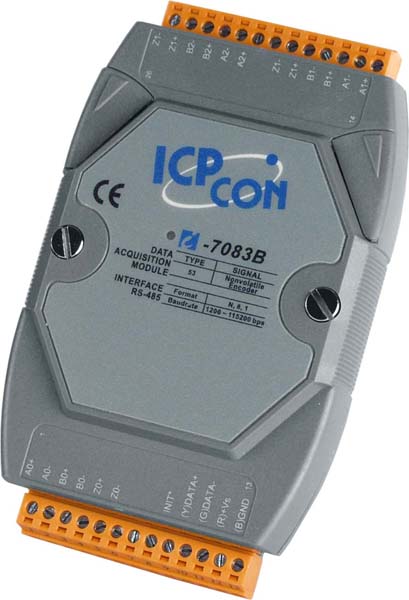

Модуль I-7083B-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  3 изолированные оси 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  1 МГц 

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  3-х осевой 

• Режим энкодера

  Режим квадратурного счета, режим счета CW/CCW, режим счета Pulse/Dir 

• Тип каналов

  Изолированный 

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  1 МГц 

• Напряжение изоляции

  Входной уровень 24 В с подключенным внешним резистором 2 кОм: Л 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

• 7-сегментный светодиодный дисплей

  Нет 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.7 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
