Модуль I-7088D-G/S CR

6104418 ICP DAS 
387.36 USD
193 036.98 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

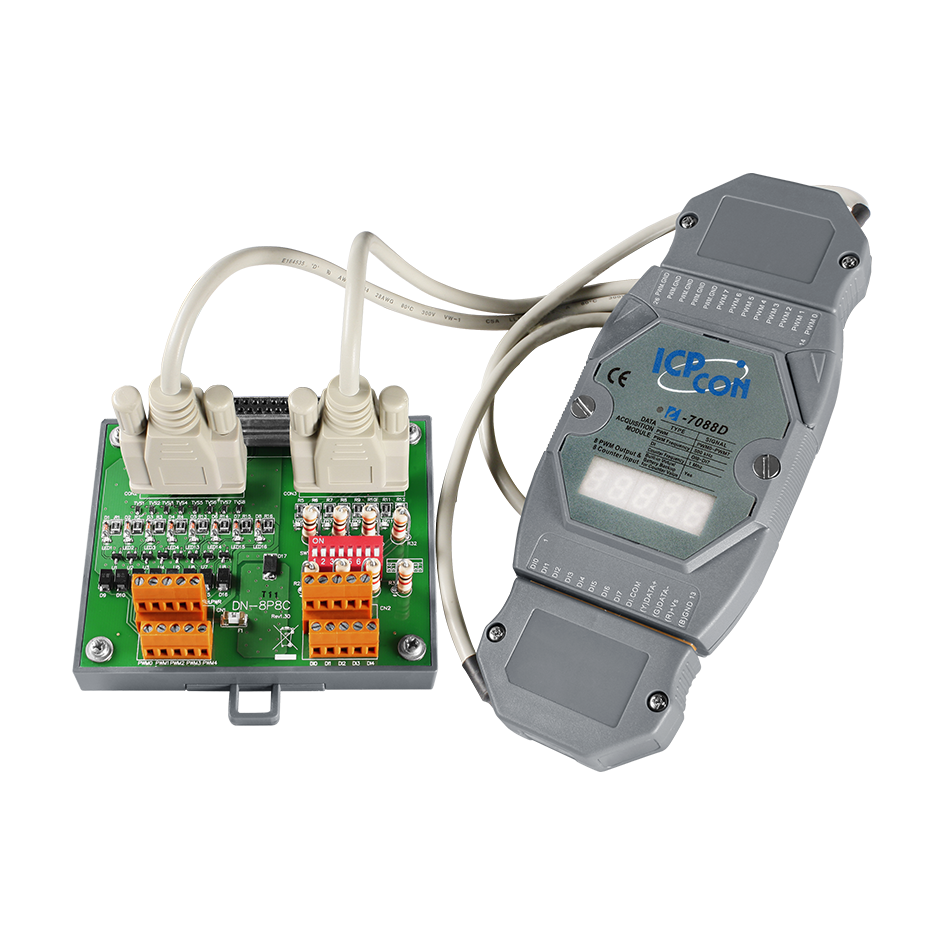

Модуль I-7088D-G/S CR

Модуль с 8 каналами ШИМ и 8 каналами счетчика, с индикацией, параллельная шина (в комплекте - плата расширения DN-8P8C-CA)

Модуль с 8 каналами ШИМ и 8 каналами счетчика, с индикацией, параллельная шина (в комплекте - плата расширения DN-8P8C-CA)
  • Тип каналов Энкодер/Частотомер/Счетчик 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 123 x 72 x 35

Параметры последовательной связи

  • Интерфейс

    RS-485 
  • Протоколы последовательной связи

    DCON 
  • Скорость передачи данных, бит/с

    1200 ~ 115200 
  • Формат данных

    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 
  • Резистор в цепи смещения

    Есть, Модуль (1.6 сек.), Связь (выбирается программно) 

ШИМ

  • Количество каналов ШИМ

    8 
  • Тип каналов ШИМ

    PWM, TTL 
  • Тип подключения каналов ШИМ

    Sink 
  • Напряжение нагрузки

    +5 ~ +50 В пост.тока 
  • Максимальная нагрузка на канал

    Sink: 200 мА при 50 В пост., Source: - 
  • Частота

    1 Гц ~ 500 кГц 
  • Рабочий цикл

    0.1 ~ 99.9% 
  • Режим работы

    Циклический, Непрерывный 
  • Количество ускоренных счетов

    1 ~ 65535 
  • Запуск

    Аппаратный или программный 

Энкодер/Частотомер/Счетчик

  • Количество каналов Энкодер/Частотомер/Счетчик

    8 
  • Режим счетчика

    Счет вверх 
  • Режим частотомера

    Нет 
  • Режим энкодера

    Нет 
  • Тип каналов

    Приемник 
  • Разрешение счетчика/энкодера, бит

    32 
  • Точность воспроизведения частоты

    Нет 
  • Максимальная частота счета

    1 МГц 
  • Напряжение в закрытом состоянии

    +1 В пост.тока макс. 
  • Напряжение в открытом состоянии

    +3.5 ~ 50 В пост.тока 
  • Программируемый порог напряжения

    Нет 
  • Программируемый фильтр

    Нет 
  • Поддержка аварийного питания

    Есть 

Светодиодные индикаторы

  • Системные индикаторы

    1 индикатор Питание/Передача данных 
  • Индикаторы ввода/вывода

    Нет
  • 7-сегментный светодиодный дисплей

    7-разрядная цифровая индикация 

Требования к электропитанию

  • Рабочее напряжение

    10 ~ 30 В пост.тока 
  • Потребление тока

    2.9 Вт
  • Защита от неверной полярности

    Есть 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -40 ~ +85 
  • Рабочая влажность, %

    10 ~ 95, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
  • Защита EFT (IEC 61000-4-4)

    ±4 кВ для линии питания 
  • Изоляция каналов внутренней логики

    2500 В пост.тока 

Системные характеристики

  • Сторожевой таймер

    Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Размеры и вес

  • Габаритные размеры, мм

    123 x 72 x 35

Монтаж

  • Монтаж

    На DIN-рейку 
    Настольный/настенный 

Комплект поставки

  • Комплект поставки

    Дочерняя плата 
    Устройство 

Программное обеспечение

DCON Utility Pro V4.0: (70.2 Мб)

Скачать

Руководство пользователя DCON Utility Pro (англ): (1.6 Мб)

Скачать

Документация

Datasheet (англ.): (0,5 Мб)

Скачать

Руководство по аппаратной и программной части (англ.): (0.9 Мб)

Скачать
