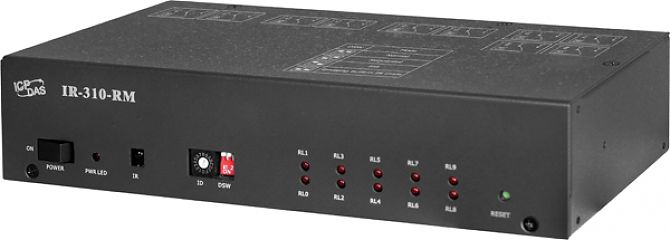

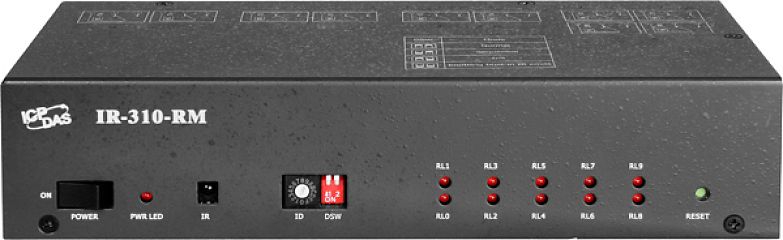

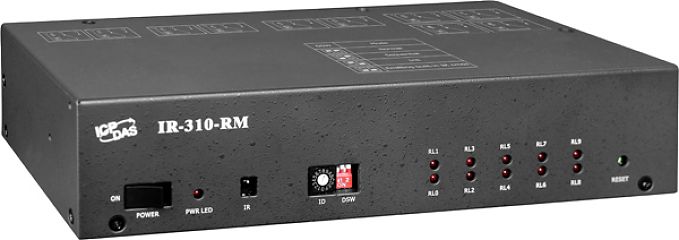

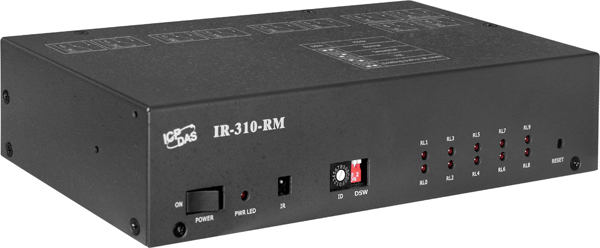

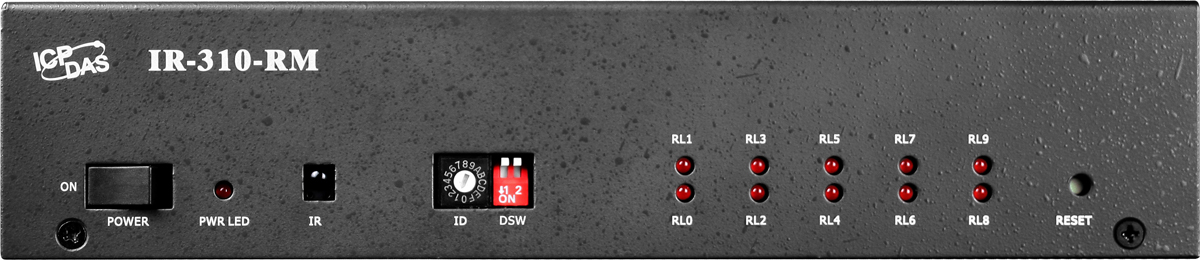

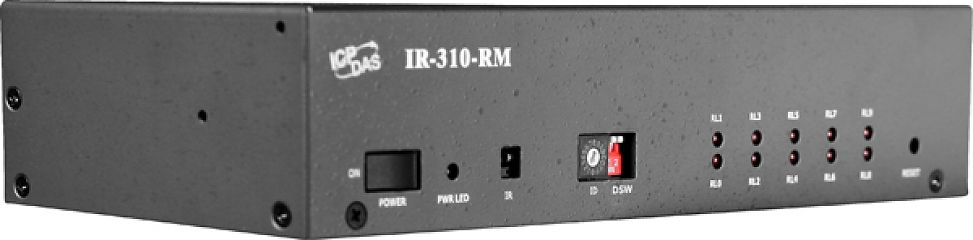

Модуль IR-310-RM

Параметры последовательной связи

• Интерфейс

  COM1: RS-232; COM2: RS-485 

• Протоколы последовательной связи

  Modbus RTU (Slave) 

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  N81 

Интерфейс ИК

• Выводы ИК

  Встроенный ИК приемник, штекер 3.5 мм (для CA-IR-001) 

• Удаленные команды

  64 ИК команды (#0 ~ #64) для заданных пользователем состояний реле 
  32 ИК команды (#192 ~ #223) для предзаданных состояний реле 

Релейный вывод

• Количество каналов релейного вывода

  10 

• Тип каналов релейного вывода

  Form C 

• Нагрузочная способность реле

  5 А @ 220 В пер. для RL0, RL1 и RL6~RL9; 10 А @ 220 В пер. для RL2~RL5 

• Сопротивление изоляции

  100 МОм мин. при 500 В пост. для RL0, RL1, RL6~RL9; 1000 МОм мин. при 500 В пост. для RL2~RL5 

• Время переключения реле

  10 мс для RL0, RL1 и RL6~RL9; 15 мс для RL2~RL5 

• Время восстановления

  5 мс для RL0, RL1 и RL6~RL9; 10 мс для RL2~RL5 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Электрическая прочность

  Открытый контакт: 750 В пер. для RL0, RL1, RL6~RL9 
  Открытый контакт: 1000 В пер. для RL2~RL5 
  Между катушкой и контактом: 1500 В пер. для RL0, RL1, RL6~RL9 
  Между катушкой и контактом: 2500 В пер. для RL2~RL5 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

• Индикаторы ввода/вывода

  10 индикаторов релейного вывода

Требования к электропитанию

• Рабочее напряжение

  12 В пост. 

• Потребление тока

  6.5 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  220 x 48 x 113

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
