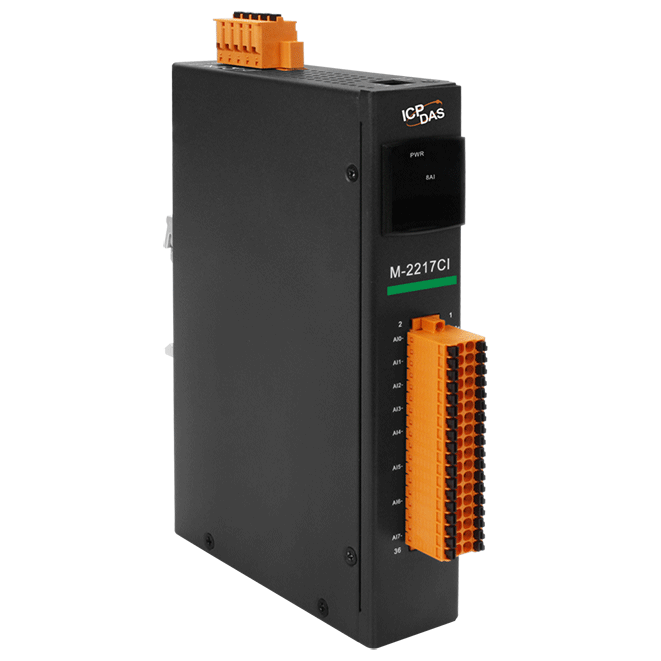

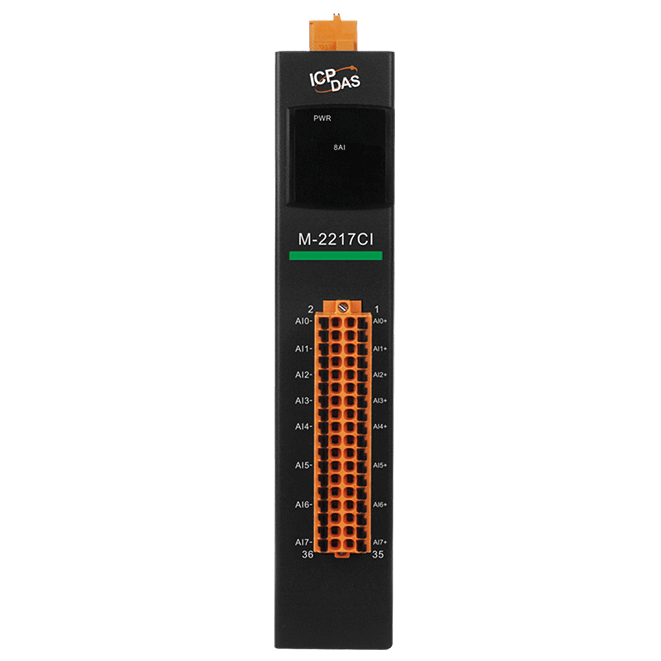

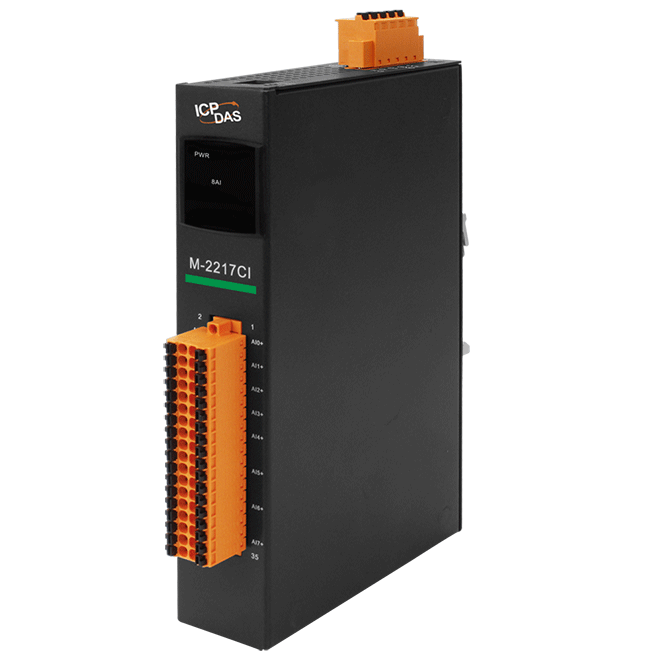

Модуль M-2217CI CR

Параметры последовательной связи

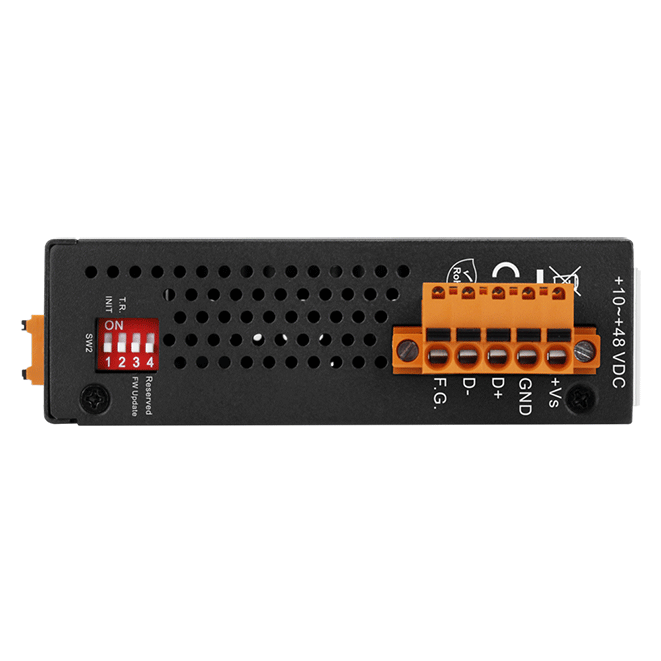

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  10 кОм 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  Обычный режим: 10 Гц (общая), Ускоренный режим: 200 Гц (общая)

• Диапазон входных сигналов по напряжению

  ±5 В 
  ±10 В 
  ±1 В 
  ±2.5 В 

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 

• Входное сопротивление

  По напряжению: 20 МОм 
  По току: 135 Ом 

• Обнаружение обрыва кабеля

  Есть, для +4 ~ +20 мА 

• Индивидуальная настройка каналов

  Есть 

• Изоляция каналов

  3 кВ пост. 

• Защита по току

  Есть, 50 мА при 110 В пост. 

• Защита от перенапряжения

  120 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~48 В пост. 

• Потребление тока

  4.8 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±2 кВ для линии питания 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  33 x 184 x 129

Монтаж

• Монтаж

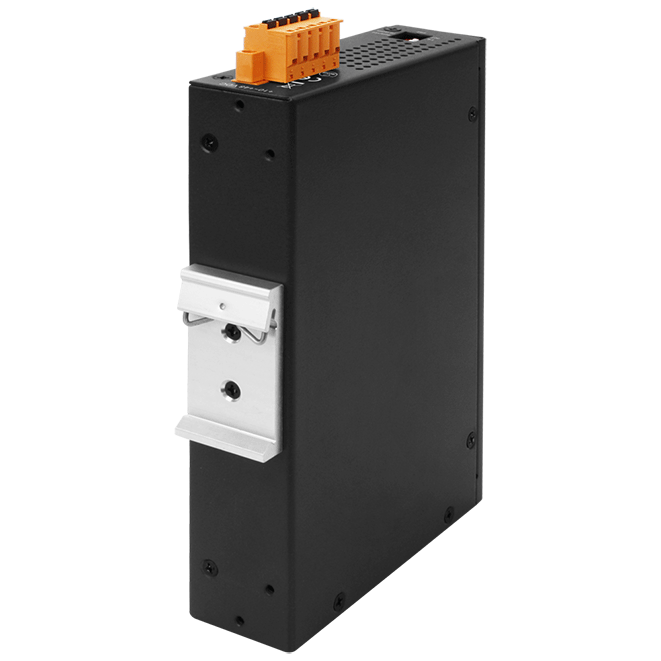

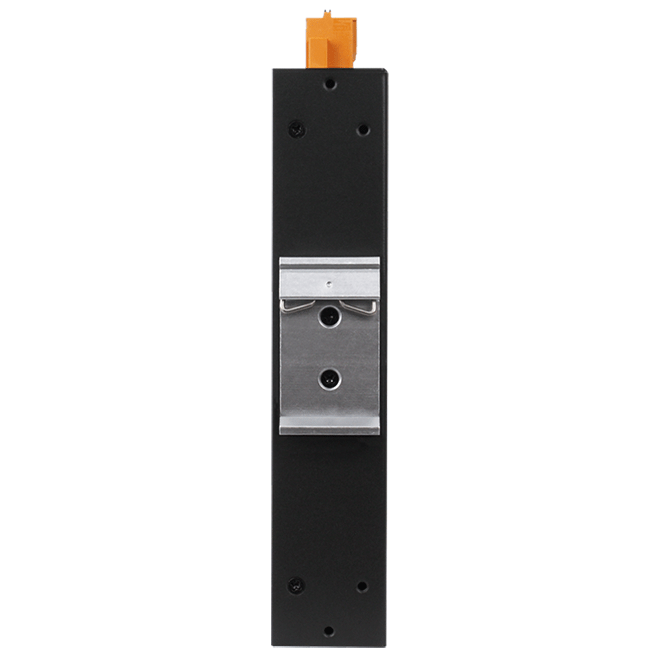

  На DIN-рейку 
  Настенный (опционально) 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
