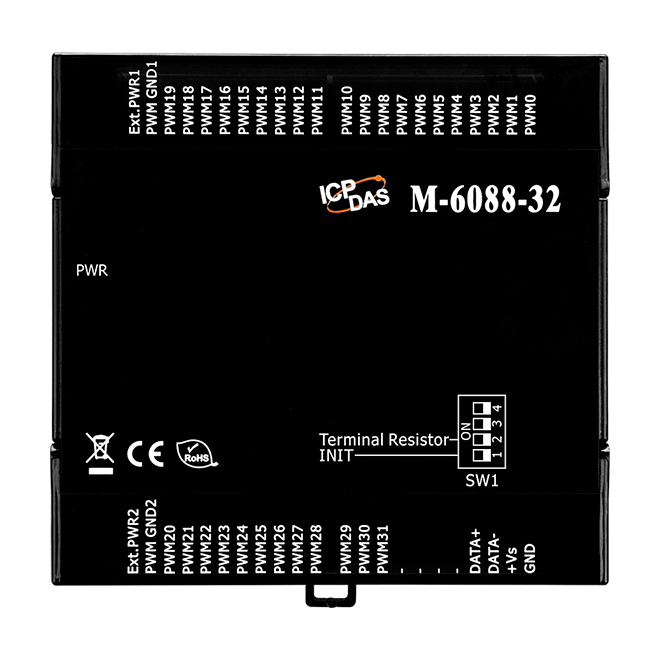

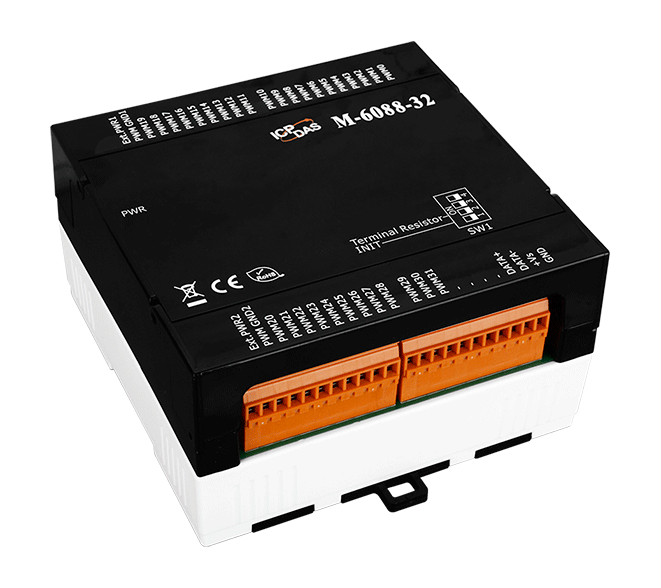

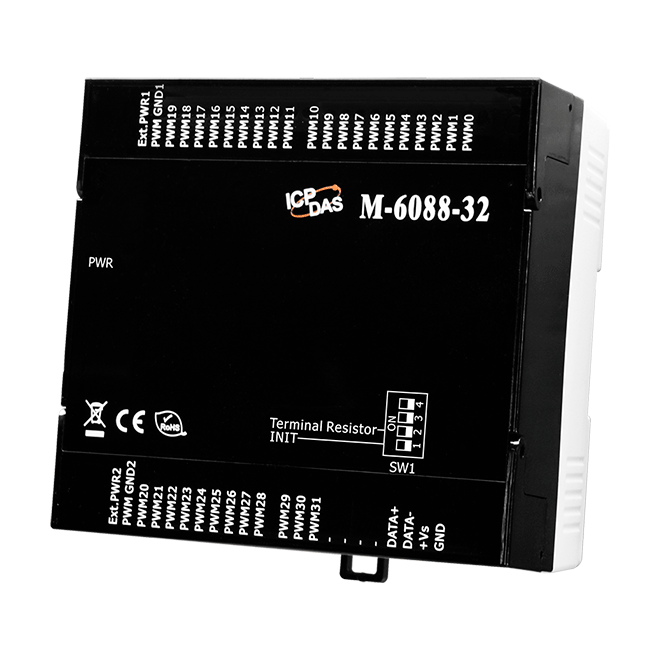

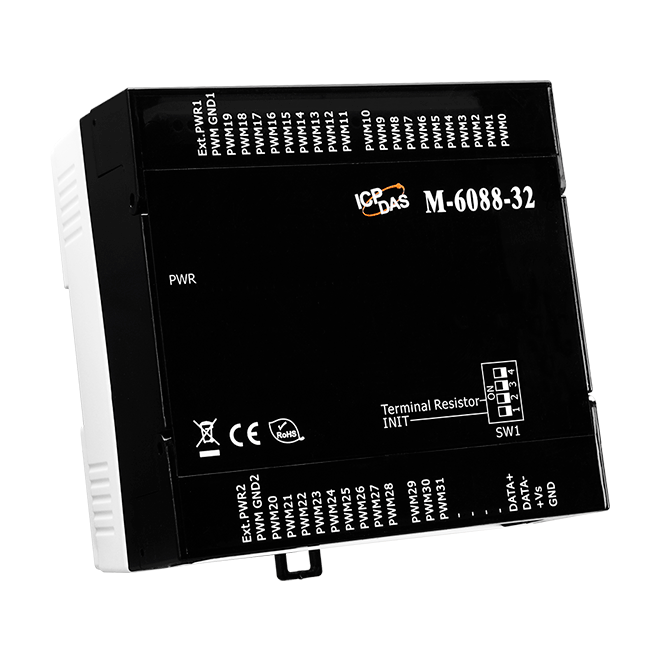

Модуль M-6088-32

Параметры последовательной связи

• Интерфейс

  1 порт RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Есть 

Аналоговый ввод

• Количество каналов АЦП

  16 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C 

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 

• Входное сопротивление

  > 400 кОм 

• Обнаружения обрыва термопары

  Есть (выбирается программно) 

• Обнаружение обрыва кабеля

  Есть (Термопары) 

• Защита от перенапряжения

  ±120 В пост. 

• Общая защита от перенапряжения

  25 В пост.тока 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  +10 ~ +48 В 

• Потребление тока

  0,5 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  120х116х64

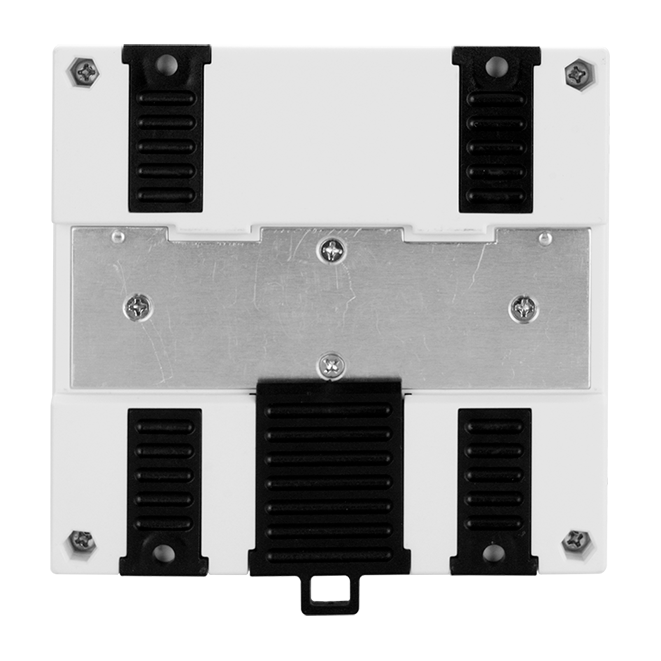

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
