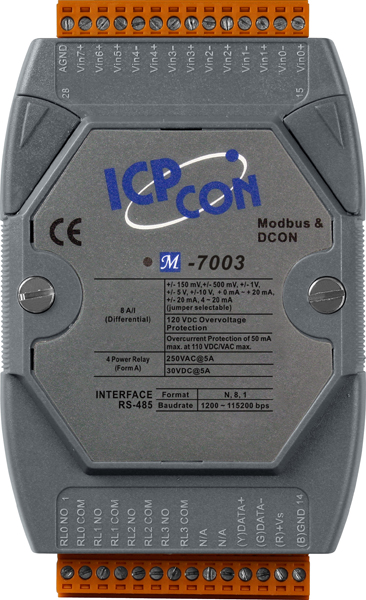

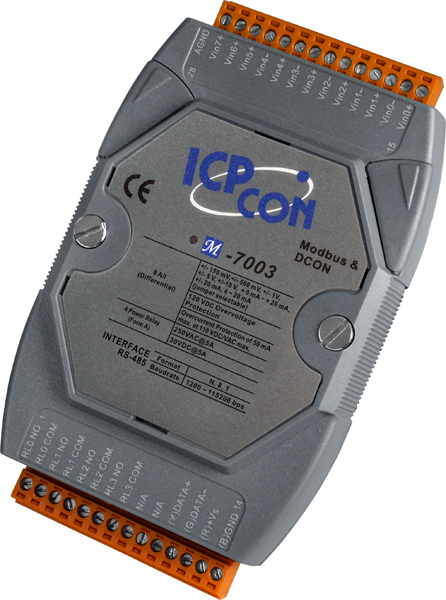

Модуль M-7003 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  5 дифференциальных и 3 потенциальных 

• Точность АЦП

  Ускоренный режим: ±0.5% от полного диапазона 
  Обычный режим: ±0.1% от полного диапазона 

• Частота дискретизации

  Обычный режим: 10 Гц, Ускоренный режим: 60 Гц

• Диапазон входных сигналов по напряжению

  ±5 В 
  ±10 В 
  ±1 В 
  ±150 мВ 
  ±500 мВ 

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 
  Выбирается джампером 

• Входное сопротивление

  По току:139 Ом 
  По напряжению: 20 МОм (дифференциальные) 
  По напряжению: 10 МОм (ассиметричные) 

• Индивидуальная настройка каналов

  Есть 

• Защита от перенапряжения

  120 В пост. 

• Общая защита от перенапряжения

  ±15 В пост.тока 

Релейный вывод

• Количество каналов релейного вывода

  4 

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

• Время переключения реле

  3 мс 

• Время восстановления

  2 мс 

• Механическая износостойкость

  20000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Установка безопасного значения

  Есть, настраивается программно 

• Установка значения при подаче питания

  Есть, настраивается программно 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  1.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
