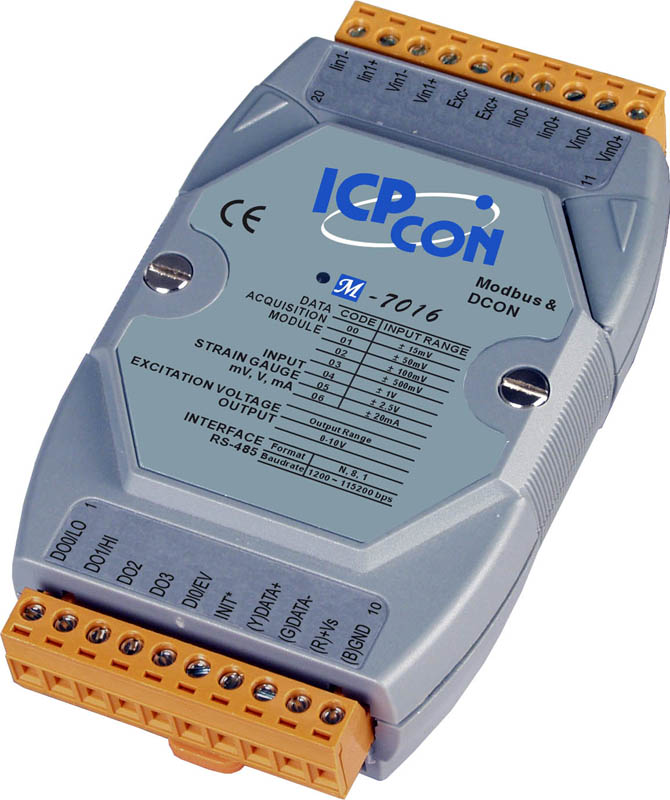

Модуль M-7016-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый ввод

• Количество каналов АЦП

  2 

• Тип каналов аналогового ввода

  4-проводные 

• Тип подключаемых датчиков

  Full-Bridge

• Точность АЦП

  ±0.05% от полного диапазона 

• Частота дискретизации

  10 Гц для 1-канального режима, 2 Гц (общая) для 2-канального режима

• Входное сопротивление

  20 МОм 

• Защита от перенапряжения

  ±5 В пост. 

Питание тензодатчика

• Разрешение

  16 бит

• Точность

  ±0.05% 

• Диапазон сигналов

  0 ~ +10 В 

• Максимальная нагрузка на канал

  40 мА 

• Установка значения при подаче питания

  Есть 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Source 

• Тип каналов дискретного ввода

  Сухой контакт 

• Защита от перенапряжения

  ±30 В пост. 

• Входное сопротивление

  3 кОм 

• Напряжение в открытом состоянии

  Замкнут на GND 

• Напряжение в закрытом состоянии

  Открытый 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  30 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть 

• Установка безопасного значения

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

• 7-сегментный светодиодный дисплей

  Нет 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  2.4 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Изоляция каналов внутренней логики

  1500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
