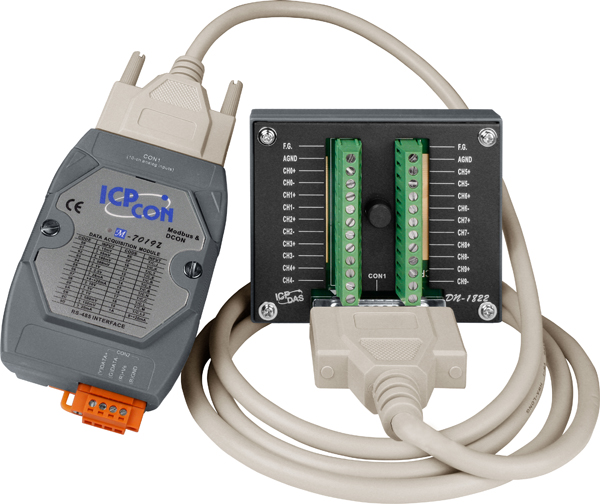

Модуль M-7019Z-G/S2 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 
  -20 ~ +20 мА 
  Выбирается джампером 

• Температурный дрейф нуля

  +/-20 мкВ/°C

• Температурный дрейф шкалы

  +/-25 ppm/°C

• Входное сопротивление

  По току: 125 Ом 
  По напряжению: >400 кОм 

• Ширина полосы пропускания

  15.7 Гц 

• Затухание аддитивной помехи

  100 дБ

• Затухание синфазной помехи

  86 дБ мин.

• Обнаружение обрыва кабеля

  Есть 

• Защита каналов от электростатического разряда

  +/- 4 кВ

• Защита от перенапряжения

  240 В 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  34 x 116 x 73

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  DN-1822 + кабель 1.8 м
