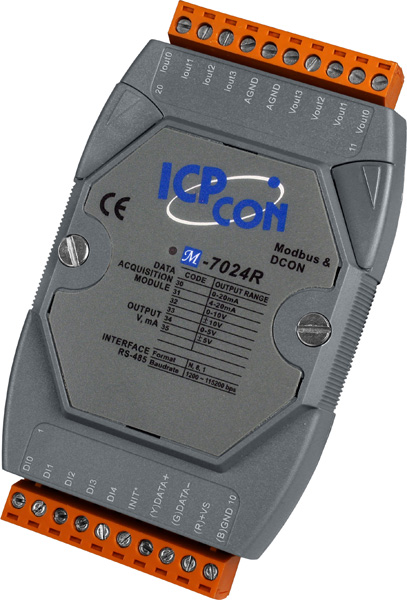

Модуль M-7024R-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Аналоговый вывод

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 

• Точность ЦАП

  0.1% 

• Время установки значения ЦАП

  10 мс 

• Установка безопасного значения

  Есть 

• Обнаружение обрыва кабеля

  Нет 

• Установка значения при подаче питания

  Есть 

• Межканальная изоляция

  Нет 

• Защита каналов от электростатического разряда

  +/-4 В пост.

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение в открытом состоянии

  Замкнут на GND 

• Напряжение в закрытом состоянии

  Открытый 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  3.2 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита по RS (IEC 61000-4-3)

  5 В/м, 80 МГц ~ 1 ГГц 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
