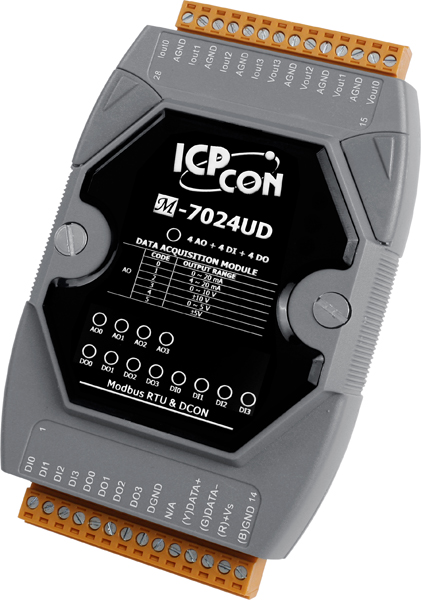

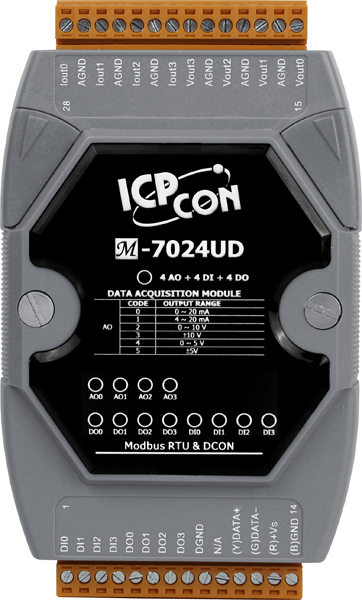

Модуль M-7024UD CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Аналоговый вывод

• Тип подключения

  Source 

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 
  ±5 В 
  0 ~ 5 В 
  ±10 В 

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 

• Точность ЦАП

  ±0.02% от полного диапазона 

• Время установки значения ЦАП

  10 мс на канал 

• Скорость изменения выходного сигнала

  0.125 ~ 1024 мА/с 
  0.0625 ~ 512 В/с 

• Нагрузочная способность выхода по току

  1000 Ом 

• Установка безопасного значения

  Есть, настраивается программно 

• Обнаружение обрыва кабеля

  Есть, +4 ~ +20 мА 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт 

• Защита от перенапряжения

  +60 В пост. 

• Напряжение в открытом состоянии

  Влажный контакт: +1 В пост.макс. 
  Сухой контакт: Замкнут на GND 

• Напряжение в закрытом состоянии

  Сухой контакт: Открытый 
  Влажный контакт: +4 ~ 30 В пост. 

• Рабочее расстояние для сухого контакта

  500 м макс. 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Есть

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  4.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±8 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
