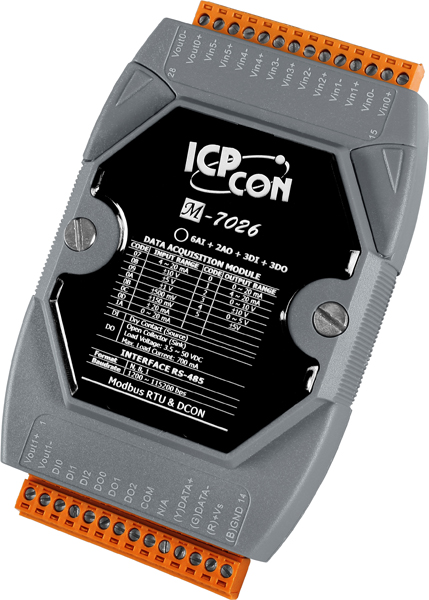

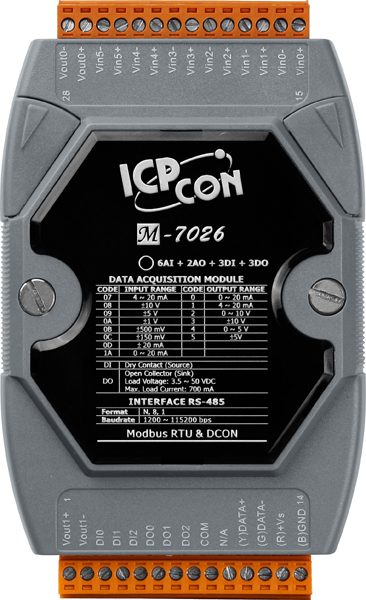

Модуль M-7026 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  Обычный режим: ±0.1% 
  Ускоренный режим: ±0.5% или лучше 

• Частота дискретизации

  Обычный режим: 10 Гц#Ускоренный режим: 60 Гц (общая)

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 
  Требуется внешний резистор 125 Ом 

• Пропускная способность

  Обычный режим: 15.7 Гц, Ускоренный режим: 78.7 Гц

• Входное сопротивление

  По напряжению: 2 МОм 
  По току: 140 Ом 

• Обнаружение обрыва кабеля

  Есть, для +4 ~ +20 мА 

• Индивидуальная настройка каналов

  Есть 

• Изоляция виртуальных каналов

  Есть, 400 В пост.тока 

• Защита по току

  Есть, 50 мА при 110 В пост. 

• Защита от перенапряжения

  240 Vrms 

• Общая защита от перенапряжения

  ±200 В пост.тока 

Аналоговый вывод

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 
  Выбирается джампером 

• Точность ЦАП

  ±0.1% от полного диапазона 

• Нагрузочная способность выхода по напряжению

  10 В при 20 мА 

• Установка безопасного значения

  Есть, настраивается программно 

• Обнаружение обрыва кабеля

  Есть, +4 ~ +20 мА 

• Установка значения при подаче питания

  Есть, настраивается программно 

Дискретный ввод

• Тип подключения каналов дискретного ввода

  Сухой контакт: Source 
  Влажный контакт: - 

• Тип каналов дискретного ввода

  Сухой контакт, Влажный контакт 

• Защита от перенапряжения

  Нет 

• Входное сопротивление

  - 

• Напряжение в открытом состоянии

  Влажный контакт: - 
  Сухой контакт: Замкнут на GND 

• Напряжение в закрытом состоянии

  Влажный контакт: -, Сухой контакт: Открытый 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  Есть 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.8 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
