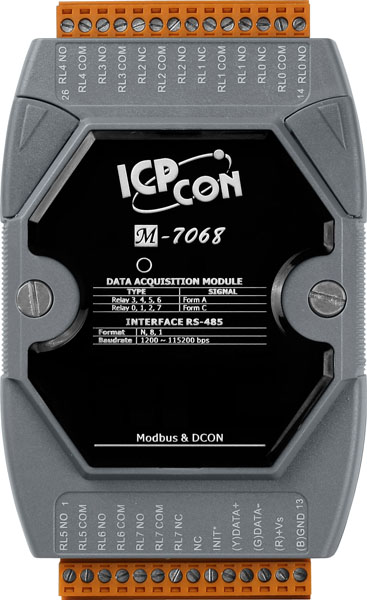

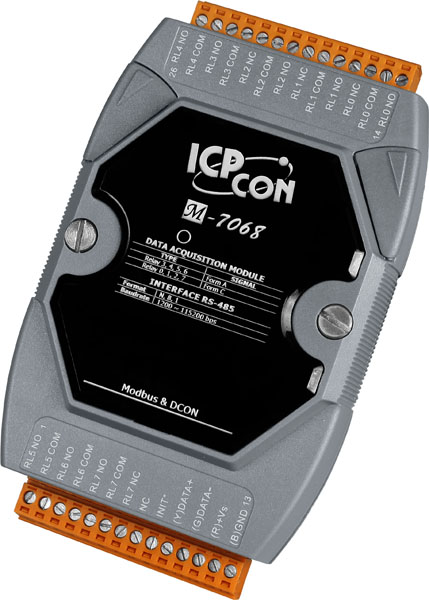

Модуль M-7068 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

• Резистор в цепи смещения

  Есть, Модуль (1.6 сек.), Связь (выбирается программно) 

Релейный вывод

• Количество каналов релейного вывода

  8 

• Тип каналов релейного вывода

  Сигнальное реле (Form A × 4, Form C × 4) 

• Нагрузочная способность реле

  2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. 

• Время переключения реле

  3 мс 

• Время восстановления

  4 мс 

• Механическая износостойкость

  100000000 переключений 

• Электрическая износостойкость

  2 x 100000 переключений 

• Защита от электромагнитных помех

  2000 В пост. 

• Установка безопасного значения

  Есть 

• Установка значения при подаче питания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  8 индикаторов релейного вывода

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2 Вт макс.

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для каждого канала и линии питания 
  ±2 кВ для порта RS-485 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  2000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
