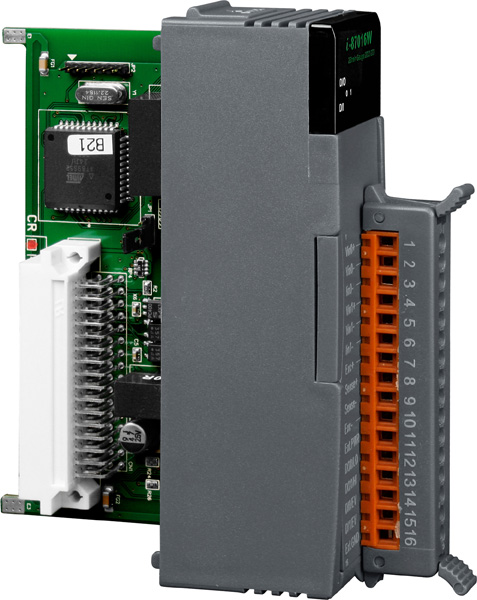

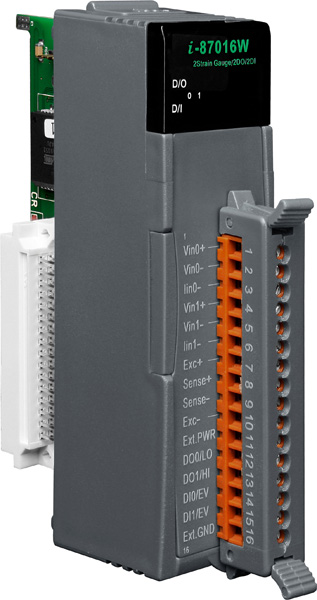

Модуль I-87016W-G CR

Входной интерфейс

• Тип разъема

  клеммы под винт 

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый ввод

• Тип подключаемых датчиков

  Полномостовые, полумостовые, четвертьмостовые тензометрические датчики

• Точность АЦП

  ±0.05% (по напряжению), ±0.1% (по току) 

• Частота дискретизации

  10 Гц

• Диапазон входных сигналов по току

  -20 ~ +20 мА 

• Температурный дрейф нуля

  +/- 0.5 мкВ/°C

• Температурный дрейф шкалы

  +/- 25 мкВ/°C

• Затухание аддитивной помехи

  100 дБ

• Затухание синфазной помехи

  150 дБ

• Защита от перенапряжения

  30 В пост. 

Дискретный ввод

• Тип каналов дискретного ввода

  2 с общим «+» 

• Входное сопротивление

  10 кОм, 0.66 Вт 

• Напряжение в открытом состоянии

  +3.5 ~ 50 В пост. 

• Напряжение в закрытом состоянии

  +1 В пост. макс. 

Дискретный вывод

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

Основные характеристики модулей ввода/вывода

• Профиль модуля

  Высокий профиль 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  4 индикатора состояний дискретных вводов/выводов

Требования к электропитанию

• Потребление тока

  2.5 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  30 x 102 x 115

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
