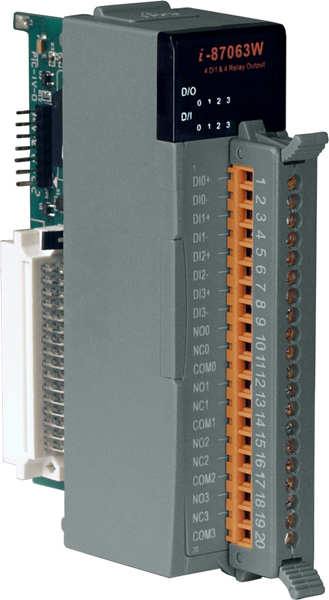

Модуль I-87063W-G CR

Шина

• Тип шины модуля

  Последовательная 

Входной интерфейс

• Тип разъема

  клеммы под винт 

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  изолированные, дифференциальные входы с общим '+' / с общим '-' 

• Защита каналов от электростатического разряда

  4 кВ

• Входное сопротивление

  3 кОм, 0.25 Вт 

• Напряжение в открытом состоянии

  +3.5 ~ +30 В пост. 

• Напряжение в закрытом состоянии

  +1 В пост. макс. 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Релейный вывод

• Количество каналов релейного вывода

  4 

• Тип каналов релейного вывода

  Силовое реле, Form C 

• Нагрузочная способность реле

  5 А (NO)/3 А (NC) @ 30 В пост.; 5 А (NO)/3 А (NC) @ 277 В пер.; 

• Время переключения реле

  10 мс 

• Время восстановления

  5 мс 

• Механическая износостойкость

  5000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Установка безопасного значения

  Есть 

• Установка значения при подаче питания

  Есть 

Основные характеристики модулей ввода/вывода

• Профиль модуля

  Высокий профиль 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  8 индикаторов дискретного ввода/релейного вывода

Требования к электропитанию

• Потребление тока

  1.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  30 x 102 x 115

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
