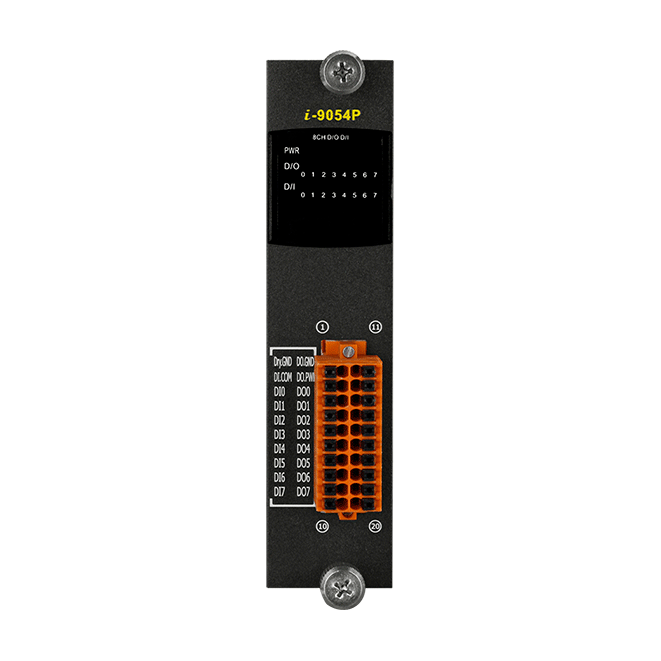

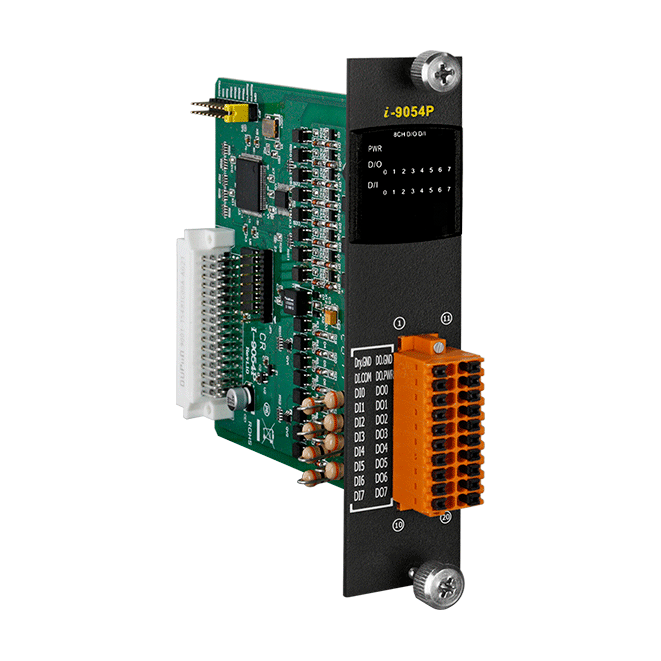

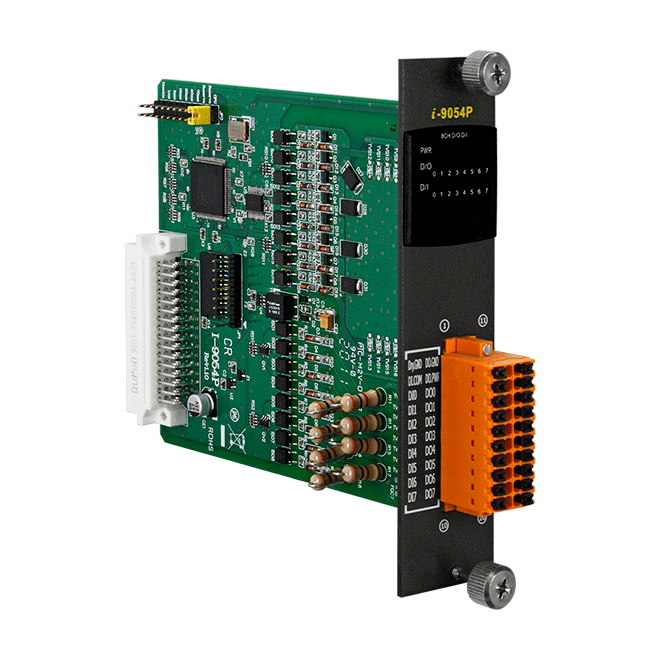

Модуль I-9054P

Параметры последовательной связи

• Интерфейс

  Параллельный 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт, Мокрый контакт 

• Режим работы

  Приемник/Источник 

• Напряжение в открытом состоянии

  Сухой контакт: Замкнут на GND, Влажный контакт: +19 ~ +30 В 

• Напряжение в закрытом состоянии

  Сухой контакт: Открытый, Влажный контакт: +11 В пост. макс. 

• Время отклика ФНЧ

  1 мс ~ 70 мс (выбирается джамперомt) или настройка ЦПУ 

Дискретный вывод

• Тип каналов дискретного вывода

  Тип 'открытый коллектор', изолированный 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  500 мА 

• Напряжение нагрузки

  +10 ~ +50 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.1 A 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

• Индикаторы ввода/вывода

  16 индикаторов для каналов дискретного ввода

Требования к электропитанию

• Потребление тока

  1 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Размеры и вес

• Габаритные размеры, мм

  144 x 31 x 134
