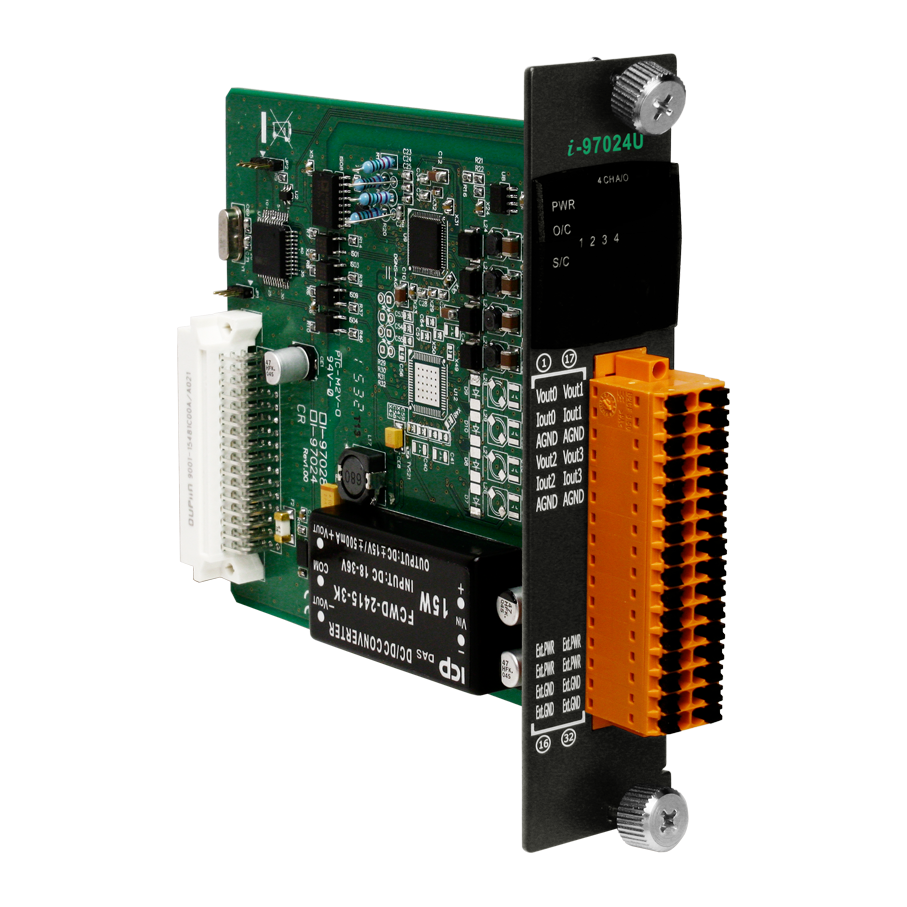

Модуль I-97024U CR

Шина

• Тип шины модуля

  Последовательная 

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый вывод

• Тип подключения

  Источник 

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 

• Точность ЦАП

  ±0.02% от полного диапазона 

• Время установки значения ЦАП

  10 мс на канал 

• Скорость изменения выходного сигнала

  0.125 ~ 2048 мА/с 
  0.0625 ~ 512 В/с 

• Температурный дрейф нуля

  ±0.2 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Сопротивление нагрузки

  1000 Ом 

• Обнаружение обрыва кабеля

  Есть, +4 ~ +20 мА 

• Защита от короткого замыкания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

• Индикаторы ввода/вывода

  8 индикаторов ошибки передачи данных по каналу аналогового вывода

Требования к электропитанию

• Потребление тока

  0.3 Вт макс.

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 15 ~ 30 В пост.тока 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита по RS (IEC 61000-4-3)

  3 В/м, 80 МГц ~ 1 ГГц 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Размеры и вес

• Габаритные размеры, мм

  144 x 30.3 x 134

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
