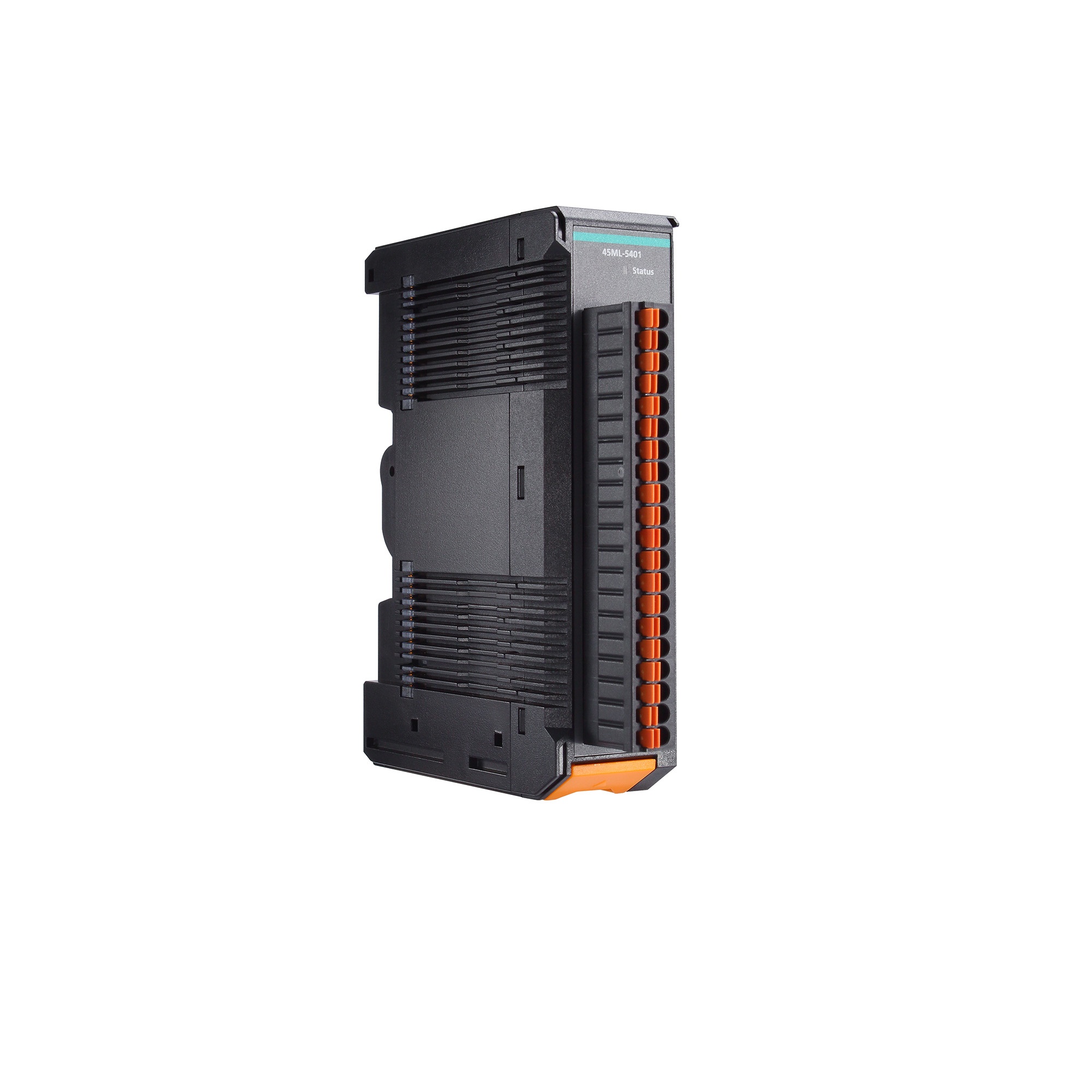

Модуль 45ML-5401

Параметры последовательной связи

• Интерфейс

  4 порта RS-232/422/485 

• Разъем последовательного порта

  Клемма 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  300 ~ 115200 

• Резистор Pull High/Low для RS-485

  10 кОм

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Изоляция последовательной линии

  3 кВ 

Требования к электропитанию

• Потребление тока

  37.05 мА при 24 В пост., 74.1 мА при 12 В пост.

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 4000 м 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  26.4 x 99 x 65.5

• Вес нетто, кг

  0.12

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55024 
  EN 55032 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  916671

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
