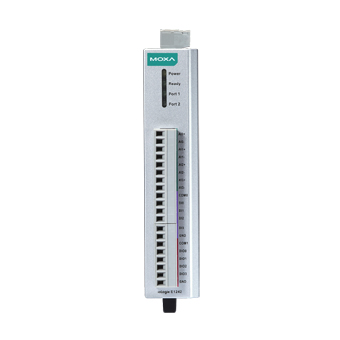

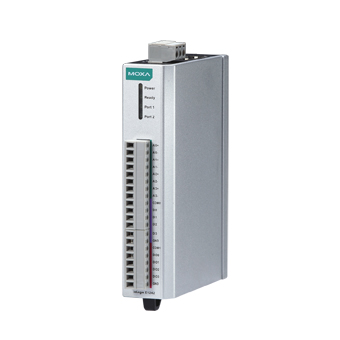

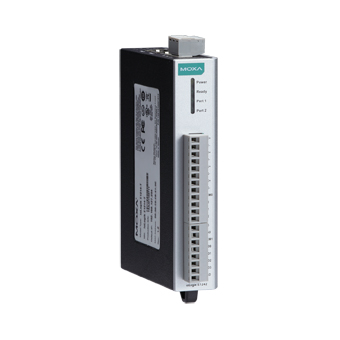

Модуль ioLogik E1242

Технологии

• Промышленные протоколы

  EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library

• Протоколы управления

  BOOTP, RESTful API, DHCP Client, HTTP, IPv4, TCP/IP, UDP, SNMPv1 Trap, SNMPv1/v2c

Параметры связи

• Тип интерфейса

  Ethernet 

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Аналоговый ввод

• Количество каналов АЦП

  4 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С) 

• Частота дискретизации

  0,012 кГц 

• Диапазон входных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 
  С определением обрыва линии 

• Входное сопротивление

  10 МОм 

• Встроенный резистор для измерения тока

  120 Ом 

Дискретный ввод/вывод

• Количество каналов дискретного ввода/вывода

  4 

Дискретный ввод

• Количество каналов дискретного ввода

  8 (4 DI + 4 DIO) 

• Тип каналов дискретного ввода

  С общим '+', с общим '-' или сухой контакт 

• Режим работы

  Дискретный вход или счетчик (до 250 Гц) 

• Сухой контакт

  Логическая '1': открыт 
  Логический '0': замкнут на землю 

• Влажный контакт

  Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 

• Напряжение изоляции, В

  3000 

Счетчик

• Энергонезависимая память счетчиков

  Есть 

Дискретный вывод

• Режим работы

  Дискретный выход или генератор импульсов (до 500 Гц) 

• Напряжение изоляции, В

  3000 

• Защита от перегрева

  175°С 

• Защита от перенапряжения

  45 В пост. 

• Защита по току

  2.6 А (по 650 мА на каждый из 4 каналов) 

Управление устройством

• Интерфейс управления

  Windows-утилита (ioSearch) 
  Web-интерфейс 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 36 В пост. 

• Потребление тока

  139 мА при 24 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 2000 м 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  28 х 124 х 84

• Вес нетто, кг

  0.2

Монтаж

• Монтаж

  На DIN-рейку 
  настольный 
  настенный 

Наличие международных сертификатов

• Безопасность

  UL508 
  CSA C22.2 No. 60950-1-03 TUV: EN60950-1 
  UL60950-1 

• Взрывобезопасность

  UL/cUL Class 1 Division 2 
  ATEX Zone 2 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 61000-3-2 
  EN 61000-3-3 
  EN 55024 
  EN 55032 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  502210

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 
