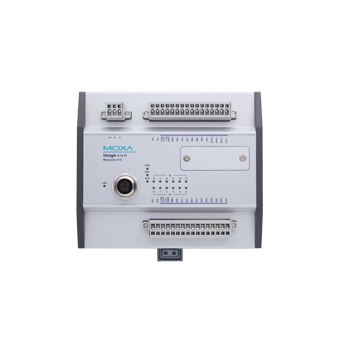

Модуль ioLogik E1512-M12-CT-T

Параметры связи

• Тип интерфейса

  Ethernet 

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем M12) 

• Протоколы Ethernet

  Modbus TCP 
  HTTP 
  Bootp 
  Modbus UDP 
  TCP/IP 
  DHCP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Дискретный ввод/вывод

• Количество каналов дискретного ввода/вывода

  4 

Дискретный ввод

• Количество каналов дискретного ввода

  8 (4 DI + 4 DIO) 

• Тип каналов дискретного ввода

  С общим '+', с общим '-' или сухой контакт 

• Режим работы

  Дискретный вход или счетчик (до 250 Гц) 

• Сухой контакт

  Логическая '1': открыт 
  Логический '0': замкнут на землю 

• Влажный контакт

  Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 

• Напряжение изоляции, В

  3000 

Дискретный вывод

• Режим работы

  Дискретный выход или генератор импульсов 

• Максимальная нагрузка на канал

  200 мА 

• Защита от перегрева

  175°C (типичная), 150°C (мин.) 

• Защита от перенапряжения

  35 В пост. 

• Защита по току

  0.65 А на канал при 25°C 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  150 мА при 24 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +85 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 2000 м 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  144 x 124 x 30

• Вес нетто, кг

  0.83

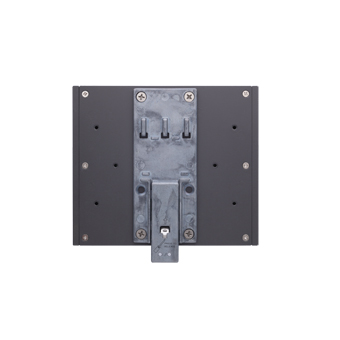

Монтаж

• Монтаж

  На DIN-рейку 
  настольный 
  настенный 

Наличие международных сертификатов

• Безопасность

  UL508 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Применение на транспорте

  EN 50121-4 
  EN 50155 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/ioLogik%20E1512-T.htm
