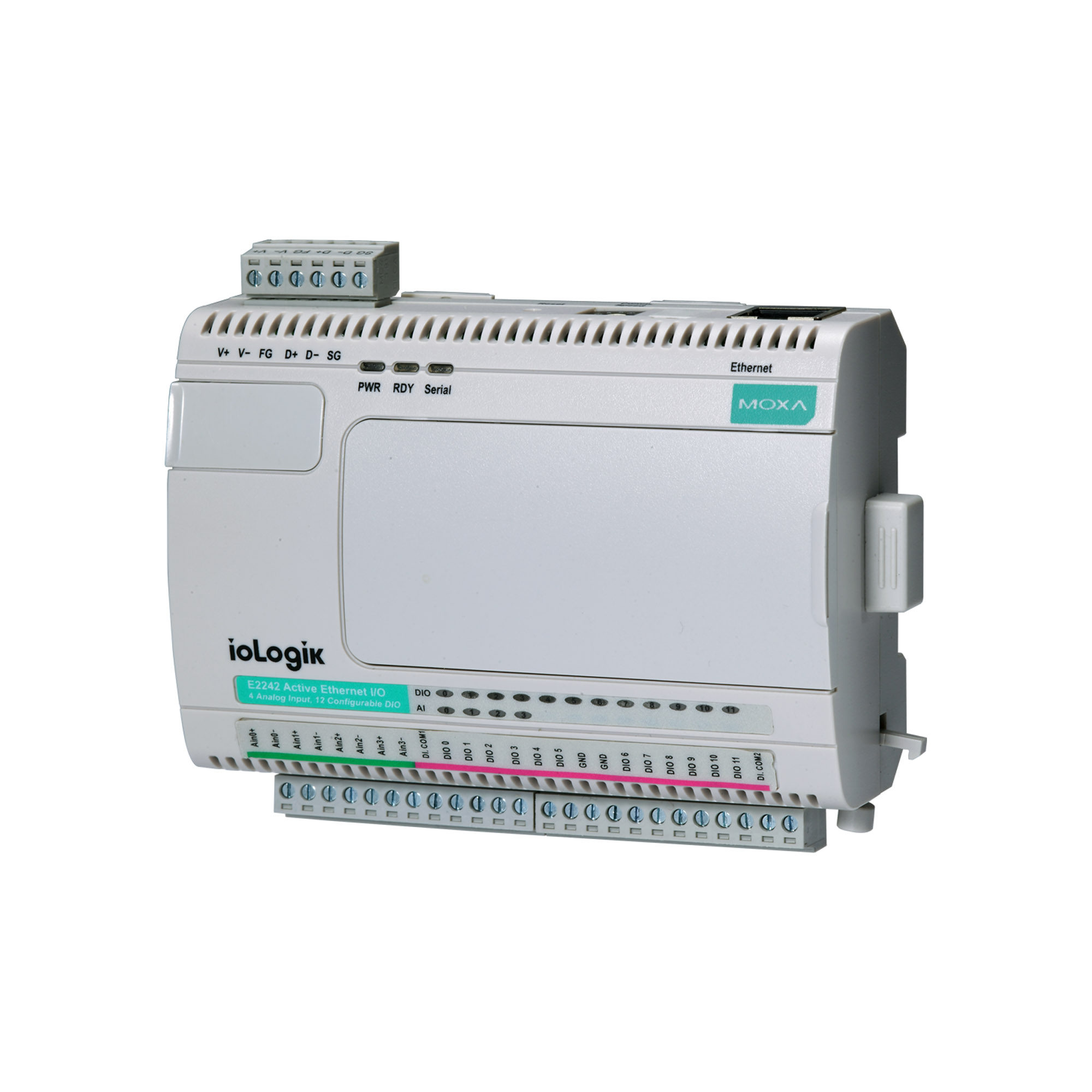

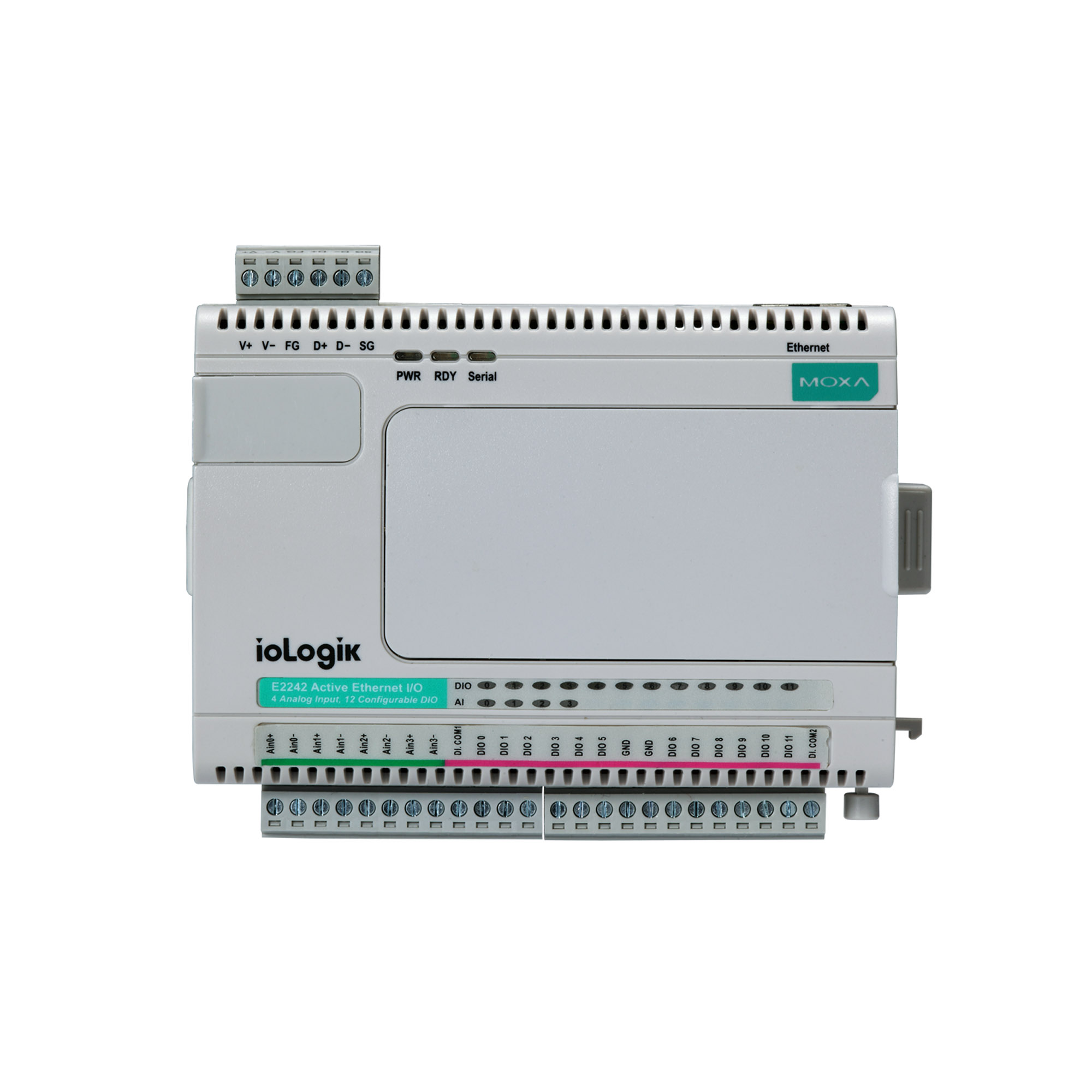

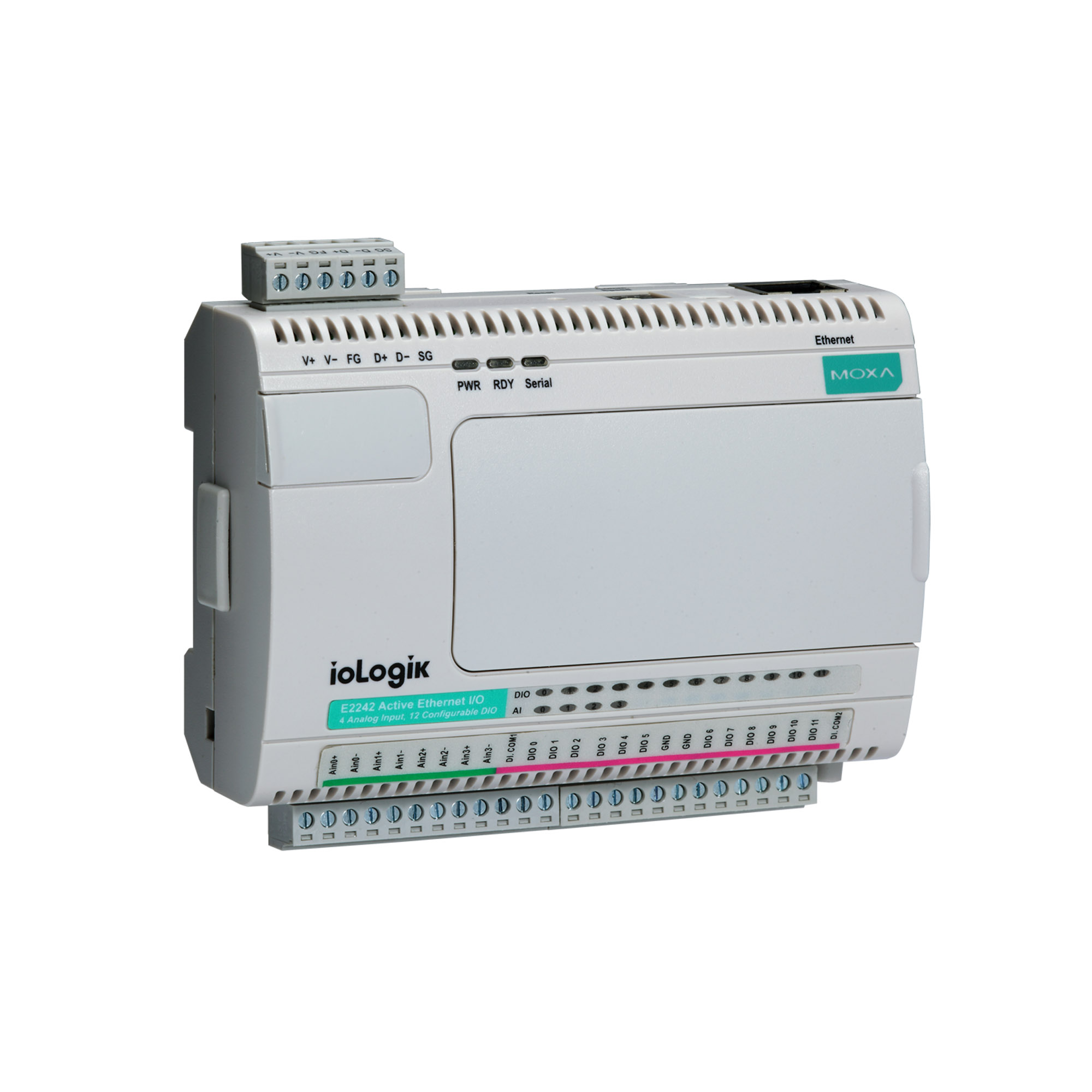

Модуль ioLogik E2240

Параметры связи

• Тип интерфейса

  Ethernet 

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  Modbus TCP 
  HTTP 
  Bootp 
  Modbus UDP 
  TCP/IP 
  DHCP 
  SNTP 
  SNMP 
  CGI 
  SMTP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Параметры последовательной связи

• Количество последовательных портов

  1

• Интерфейс

  RS-485-2W: Data +, Data-, GND 

• Разъем последовательного порта

  Клемма 

• Четность

  нет 

• Стоповые биты

  8 

• Протоколы последовательной связи

  Modbus RTU 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 

• Частота дискретизации

  0,010 кГц 

• Диапазон входных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 

• Входное сопротивление

  >900 кОм 

• Встроенный резистор для измерения тока

  120 Ом 

• Напряжение изоляции, В

  3000 

Аналоговый вывод

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 

• Диапазон выходных сигналов по току

  4 ~ 20 мА 

• Точность ЦАП

  ±0,1% от полного диапазона (25°С), ±0,3% от полного диапазона (-10°С, 60°С), ±0.5% от полного диапазона (-40 ~ 75°C) 

• Сопротивление нагрузки

  Менее 250 Ом 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 36 В пост. 

• Потребление тока

  198 мА при 24 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 2000 м 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  115 x 79 x 45.6

• Вес нетто, кг

  0.25

Монтаж

• Монтаж

  На DIN-рейку 
  настольный 
  настенный 

Наличие международных сертификатов

• Безопасность

  UL508 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 
  CISPR 22 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  155941

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/ioLogik-E2240.htm
