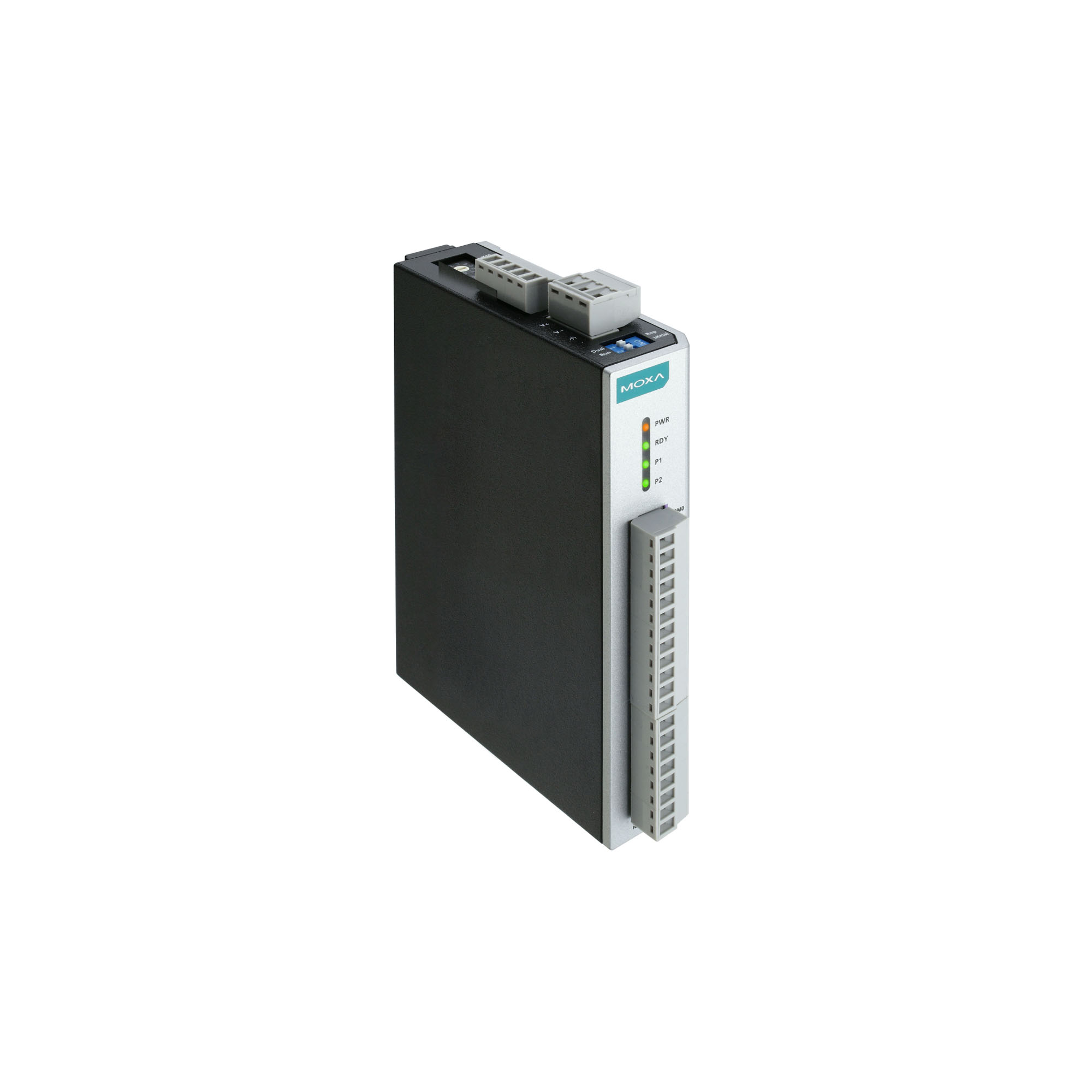

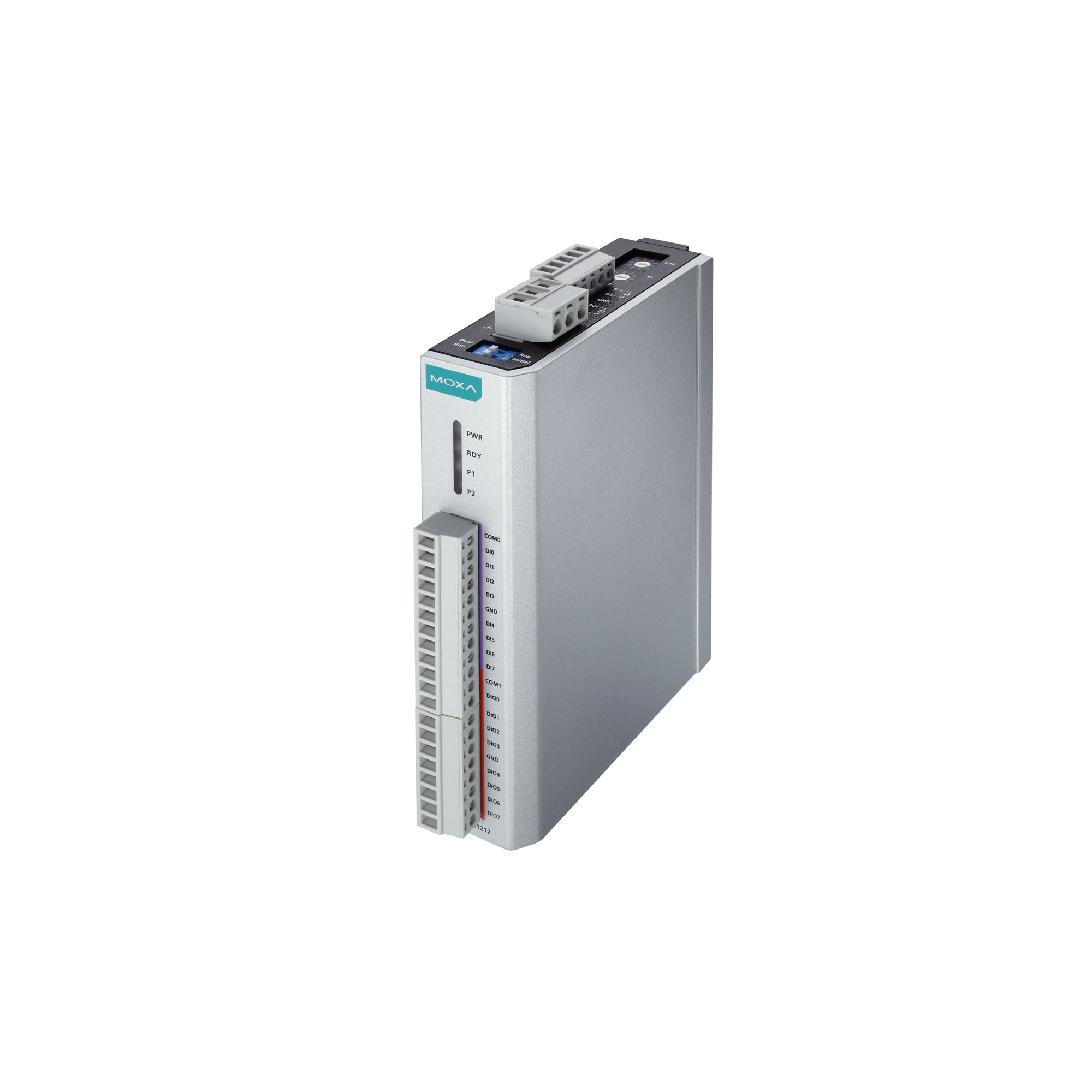

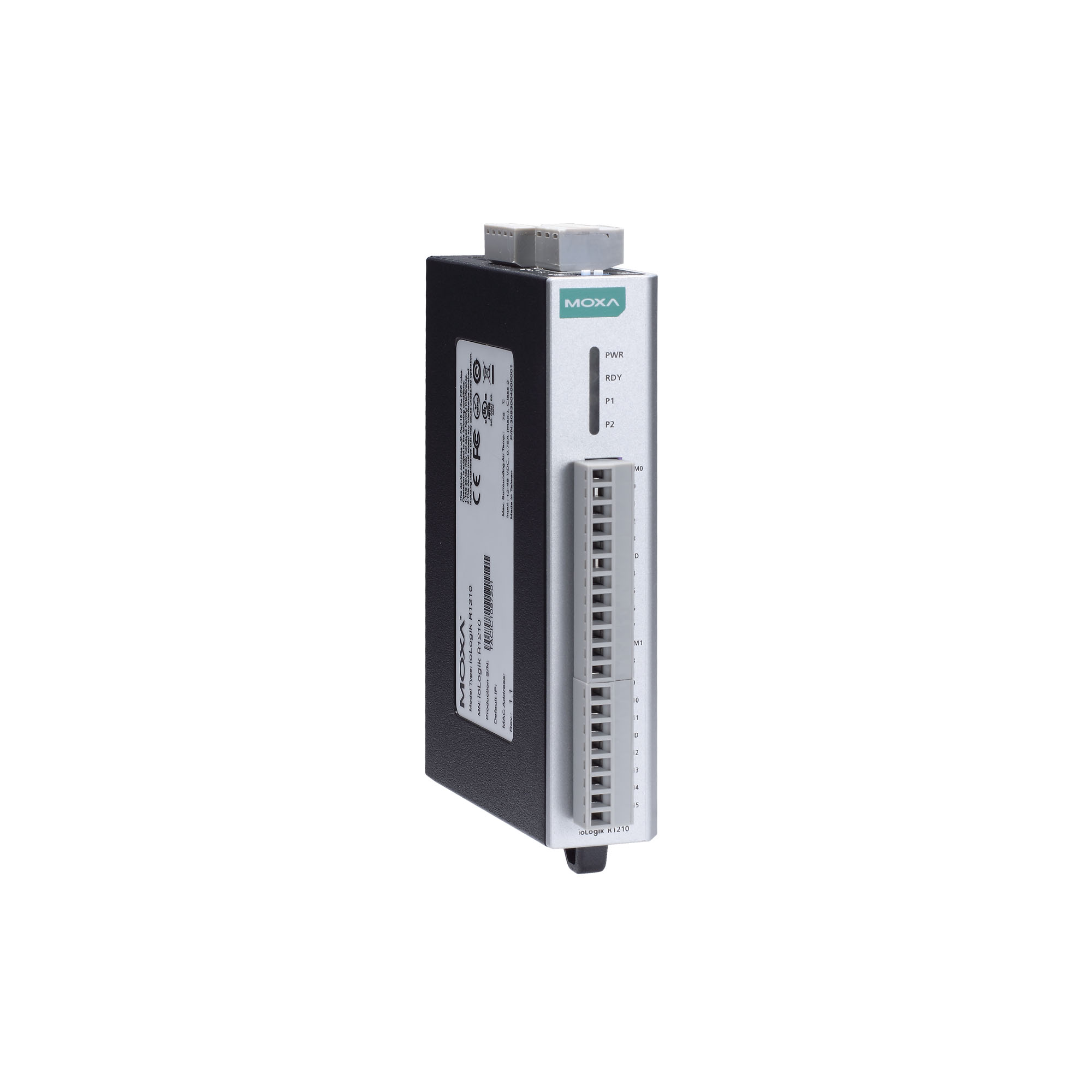

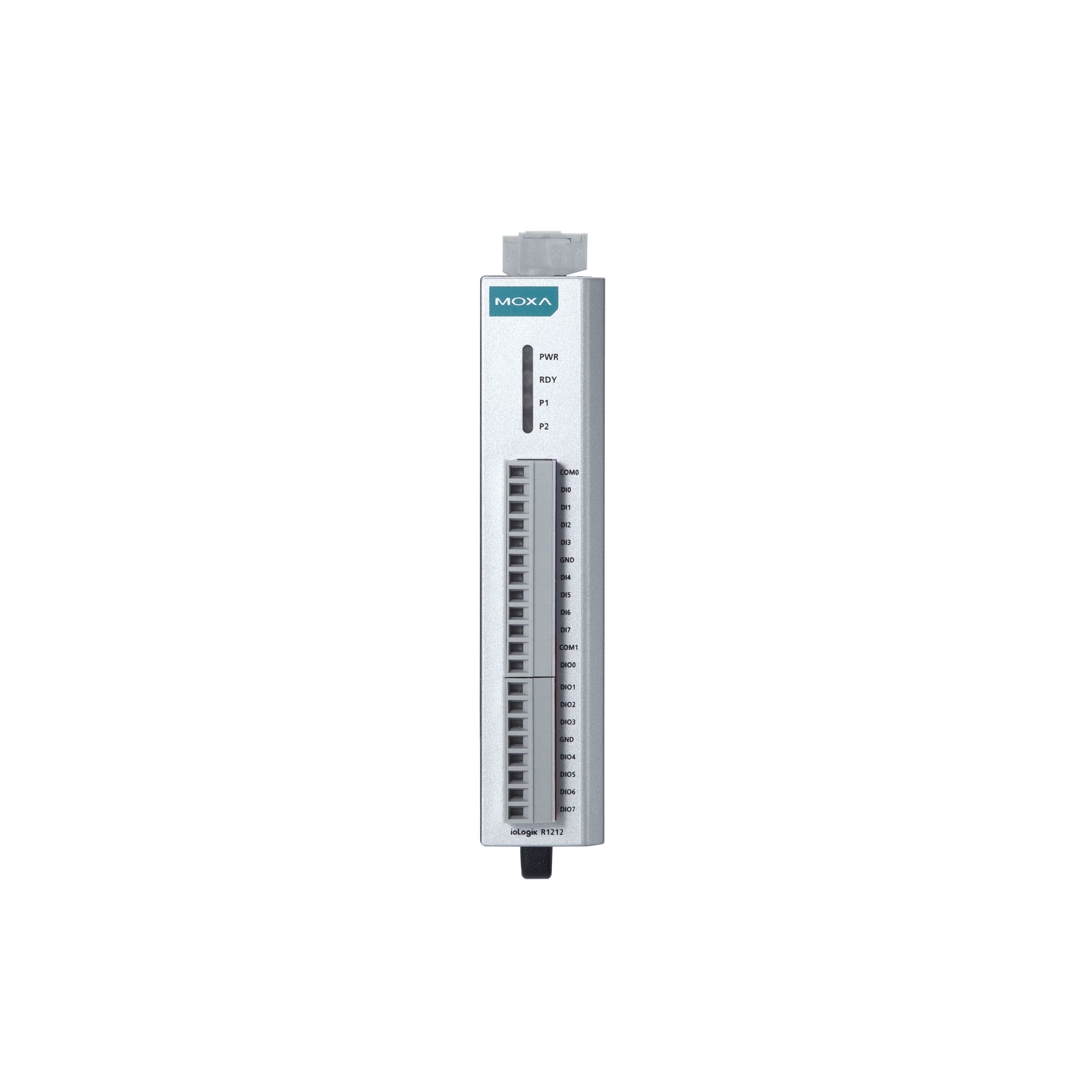

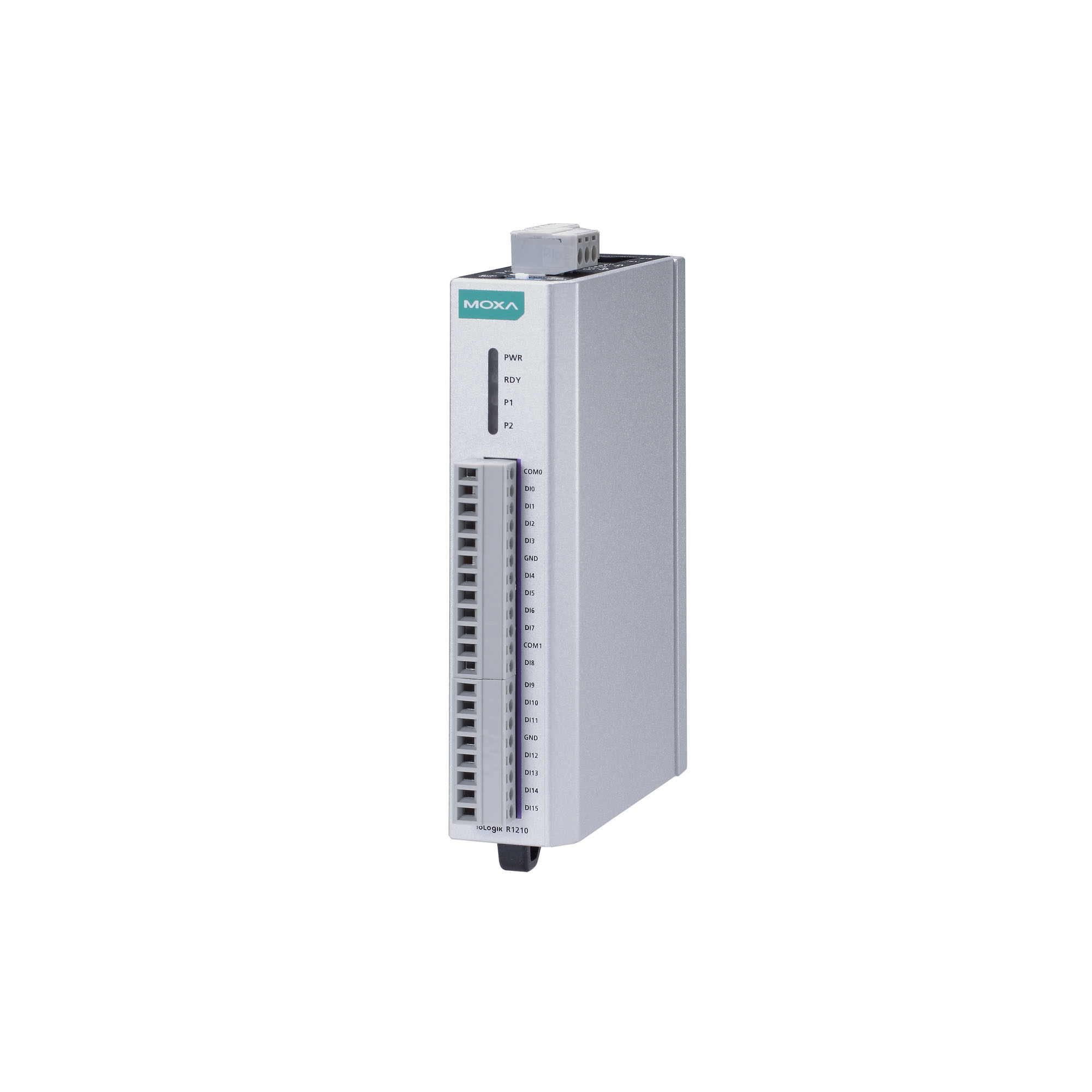

Модуль ioLogik R1212-T

Параметры последовательной связи

• Интерфейс

  2 порта RS-485 (2-проводный) 

• Бит данных

  8 

• Четность

  нет, чет, нечет (по умолчанию = нет) 

• Стоповые биты

  1, 2 (по умолчанию = 1) 

• Протоколы последовательной связи

  Modbus RTU 

• Скорость передачи данных, бит/с

  1200 ~ 921600 (по умолчанию = 9600) 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

Дискретный ввод/вывод

• Количество каналов дискретного ввода/вывода

  8 

Дискретный ввод

• Количество каналов дискретного ввода

  16 (8 DI + 8 DIO) 

• Тип каналов дискретного ввода

  С общим '+', с общим '-' или сухой контакт 

• Режим работы

  Дискретный вход или импульсный выход (до 2.5 кГц) 

• Сухой контакт

  Логическая '1': замкнут на землю 
  Логический '0': открыт 

• Влажный контакт

  Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 

• Напряжение изоляции, В

  3000 

Дискретный вывод

• Режим работы

  Дискретный выход или счетчик (до 5 кГц) 

• Напряжение изоляции, В

  3000 

• Защита от перегрева

  175°C (типичная), 150°C (мин.) 

• Защита от перенапряжения

  45 В пост. 

• Защита по току

  2.6 A (4 канала при 650 мА) 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  187 мА при 24 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 2000 м 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27.8 x 124 x 84

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  UL508 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-6 CS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  1239293

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/ioLogik%20R1212.htm
