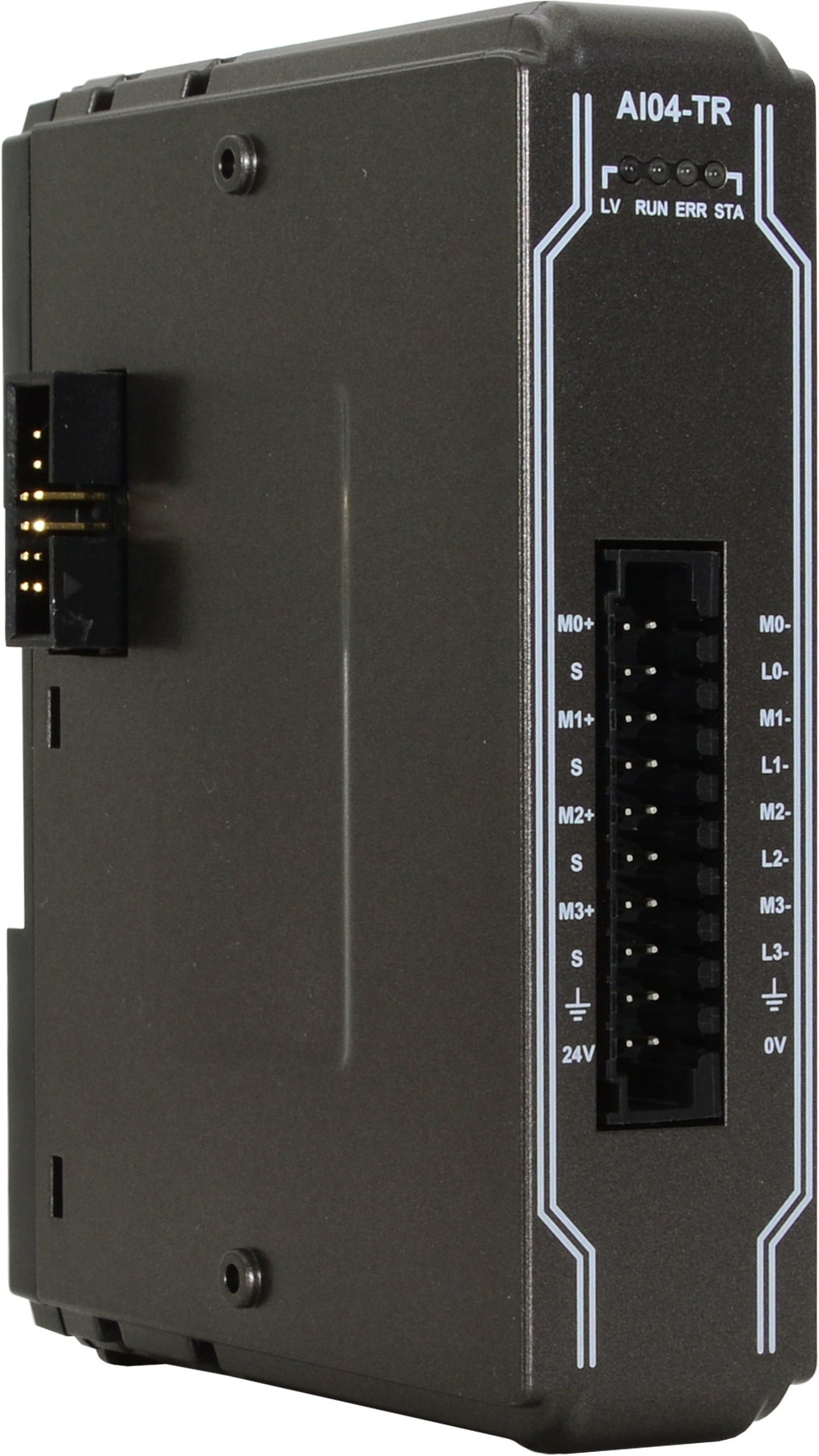

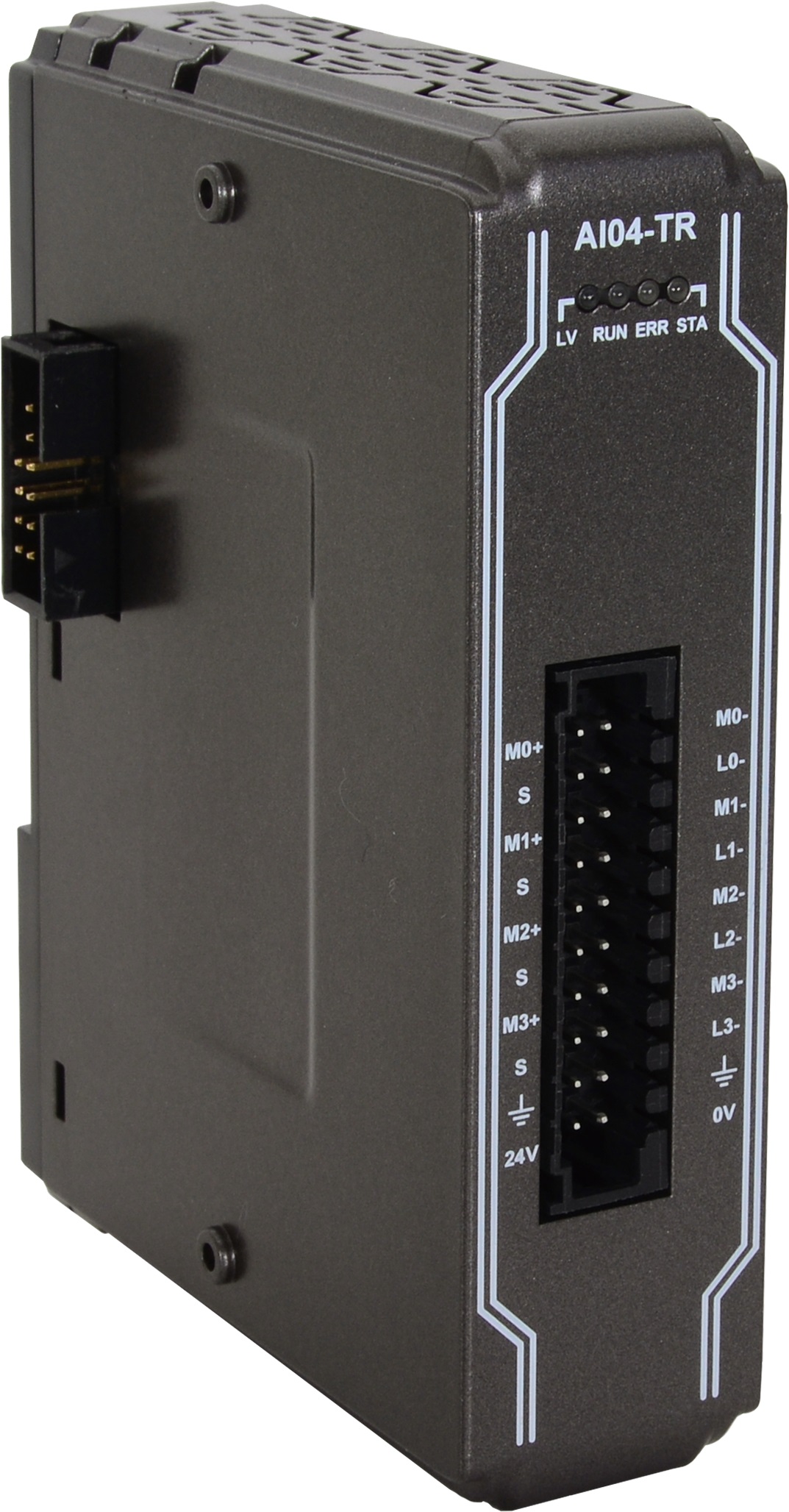

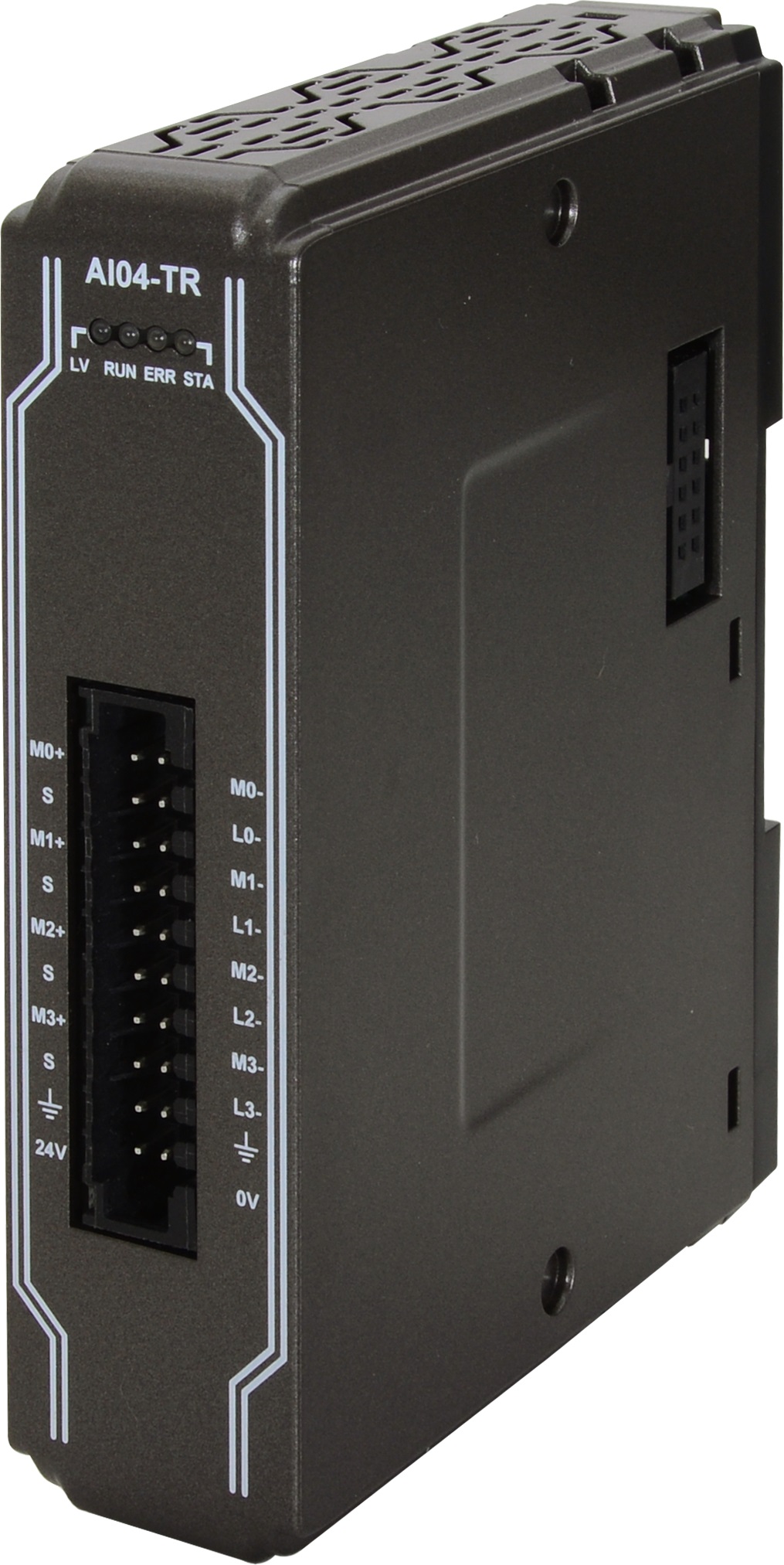

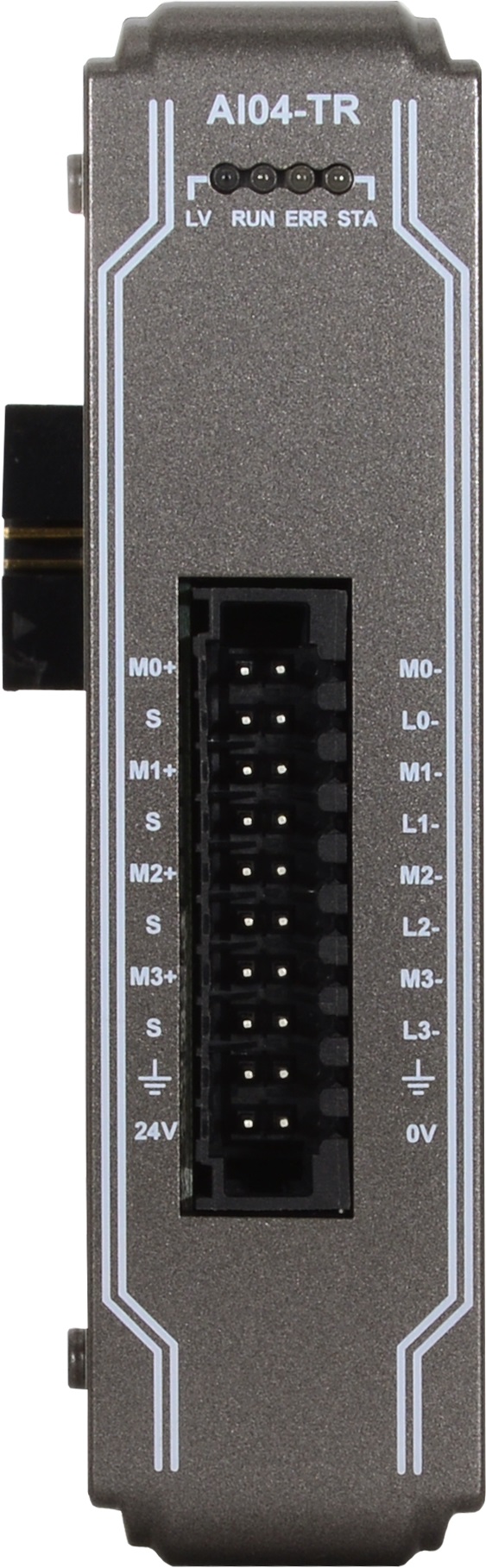

Модуль iR-AI04-TR

Аналоговый ввод

• Количество каналов АЦП

  4 

• Тип каналов аналогового ввода

  2/3-проводные 

• Тип подключаемых датчиков

  Термопара, RTD: Pt100, jPt100, Pt200, Pt500 , Pt1000, LG-Ni1000, Ni100, Ni120, Ni1000, CU50, CU100, 0-5000 Ом, 0-500 Ом, напряжение

• Разрешение АЦП, бит

  16 

• Точность АЦП

  Термопары: ±[0.4% + 3°С] от полного диапазона (25 °С), ±[0.6% + 3°С] от полного диапазона (0 ~55°С) 
  RTD: ±0.2% от полного диапазона (25 °С), ±0.3% от полного диапазона (0 ~55°С) 

• Диапазон входных сигналов по напряжению

  ±2 В, ±1 В, ±500 мВ, ±250 мВ, ±125 мВ, ±62.5 мВ, ±31.25 мВ 

• Диапазон входных сигналов по типу термопары

  J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP/BP(A)-1, TBP/BP(A)-2, TBP/BP(A)-3, M 

• Время преобразования

  100 мс/канал для термопары; 200 мс/канал для RTD, 100 мс/канал для напряжения, 200 мс/канал для сопротивления

• Диагностика

  Напряжение питания, обрыв линии, переполнение/незаполнение

Основные характеристики модулей ввода/вывода

• Тип модуля

  Модуль ввода-вывода 

Светодиодные индикаторы

• Светодиодные индикаторы

  Индикаторы состояния

Требования к электропитанию

• Потребление тока

  65 мА@5 В пост.

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27 x 109 x 81

• Вес нетто, кг

  0.12

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Вибрации

  IEC 60068-2-6 
  EN 60068-2-27 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  Инструкция по установке 
  Клипсы 2 шт. 
  Клеммная колодка
