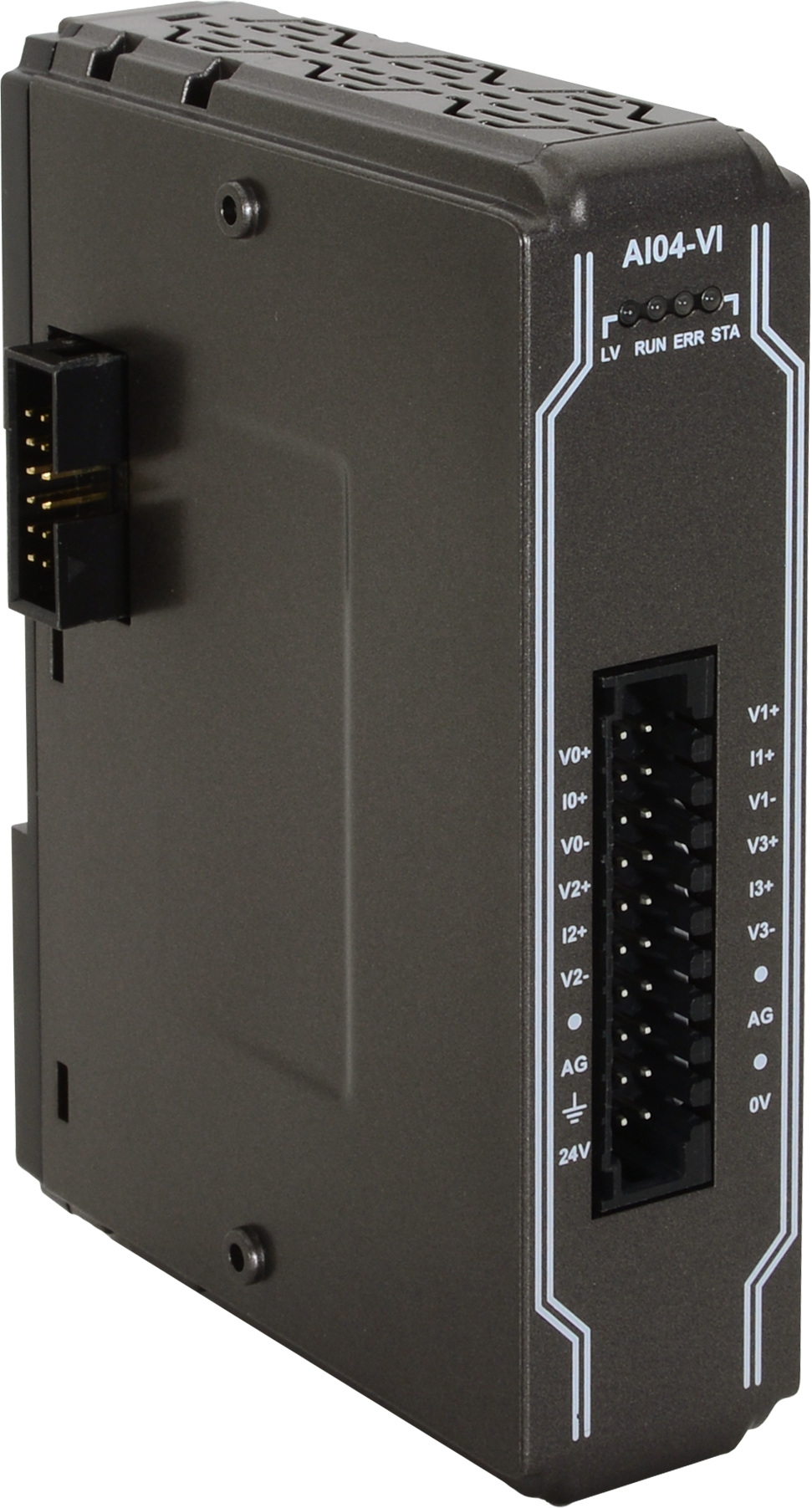

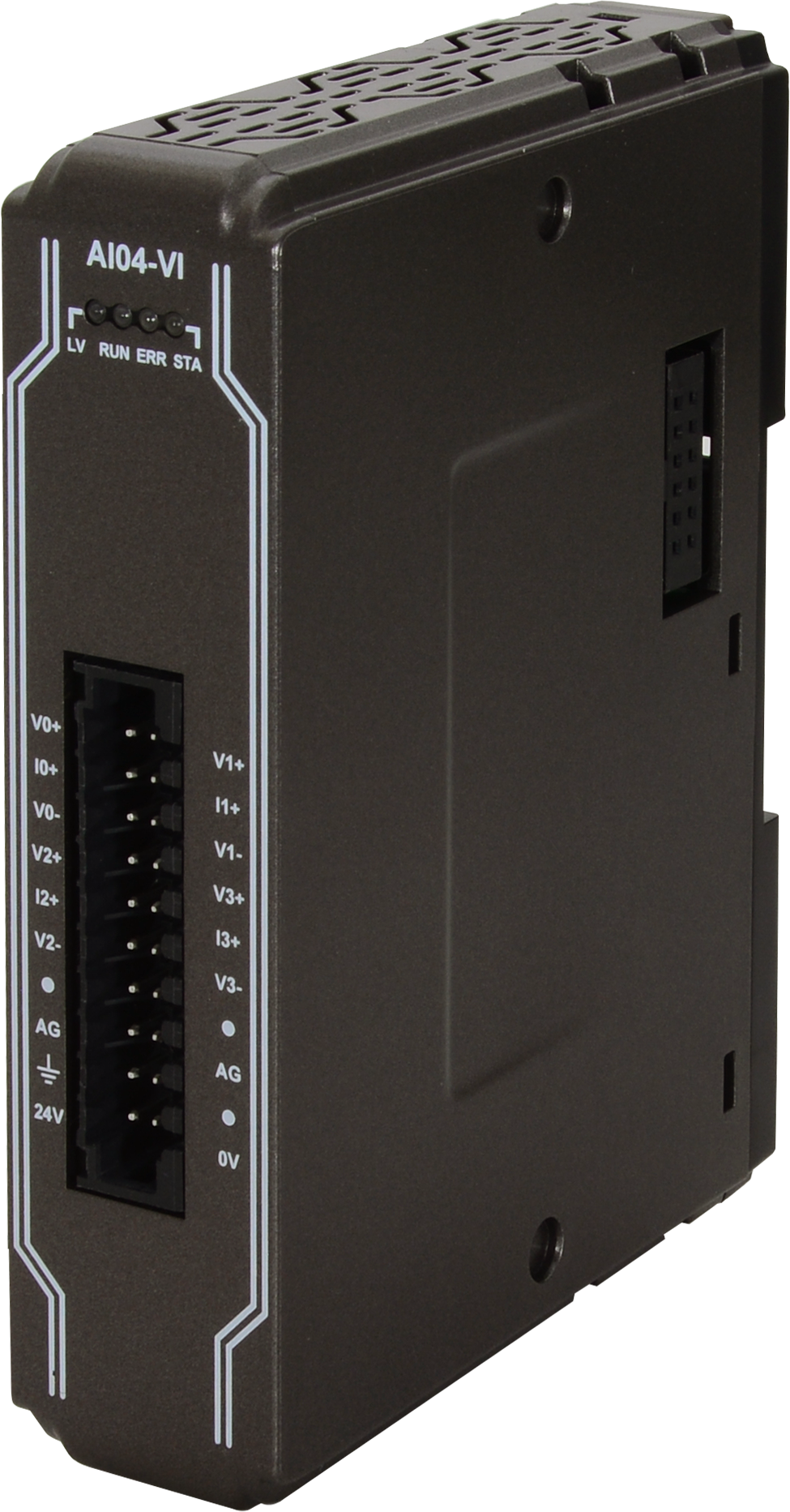

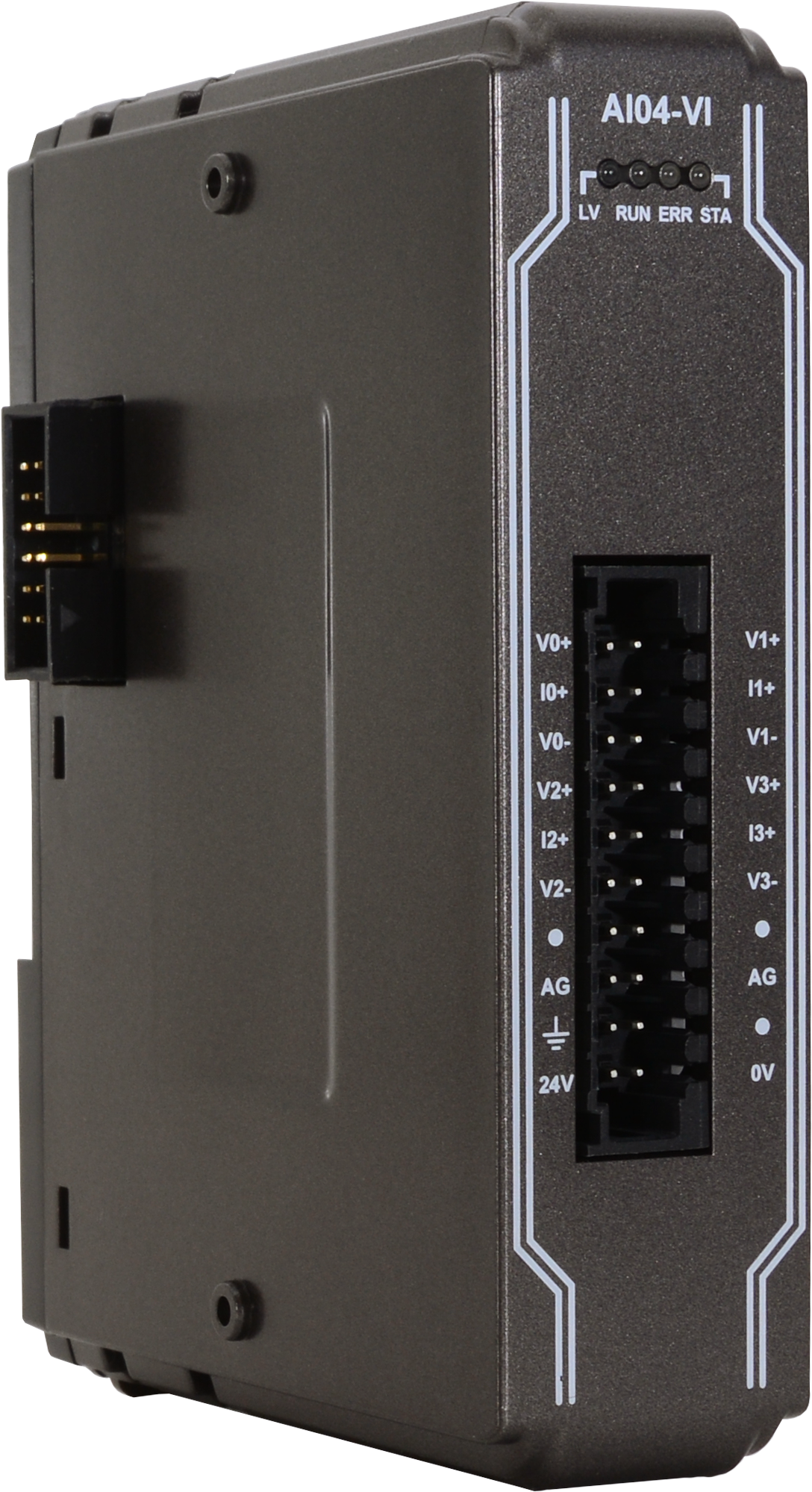

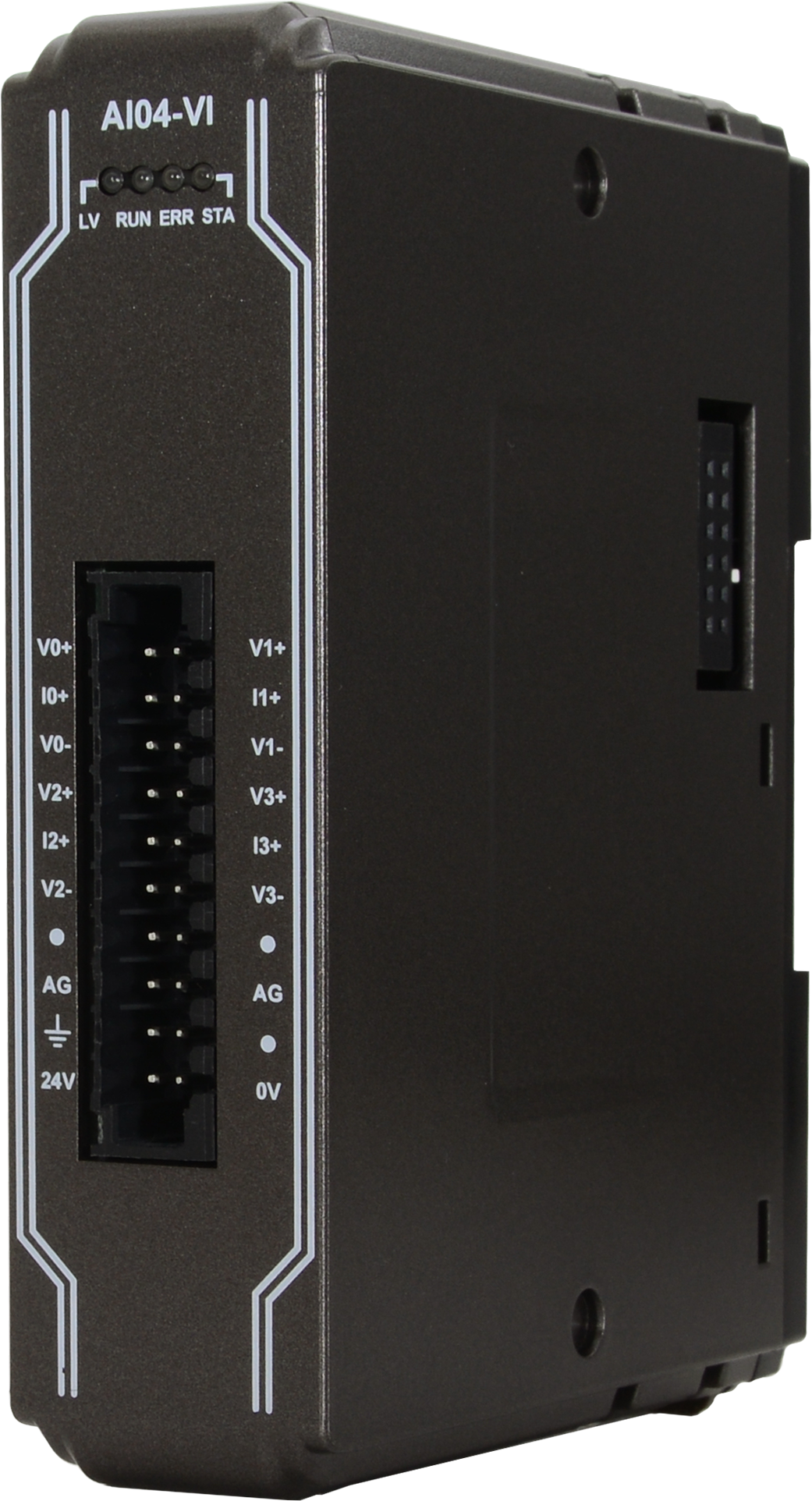

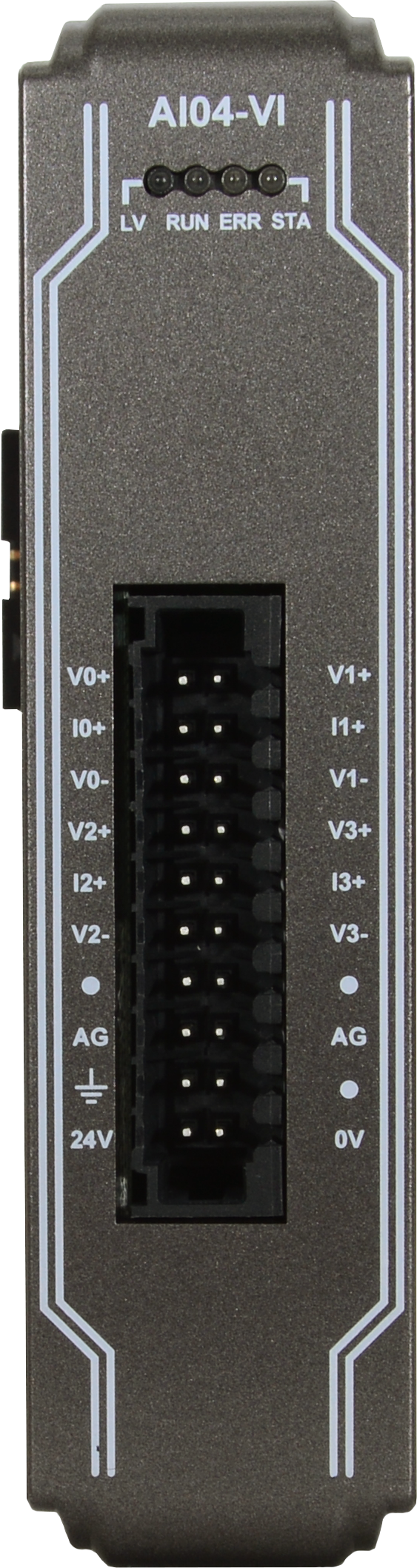

Модуль iR-AI04-VI

Аналоговый ввод

• Количество каналов АЦП

  4 

• Тип каналов аналогового ввода

  Дифференциальные 

• Разрешение АЦП, бит

  15; 16 

• Точность АЦП

  ±0.2% от полного диапазона (25 °С) 
  ±0.3% от полного диапазона (0° ~ 55°С) 

• Диапазон входных сигналов по напряжению

  -10 ~ 10 В 
  -5 ~ 5 В 
  1 ~ 5 В 

• Диапазон входных сигналов по току

  4 ~ 20 мА 
  -20 ~ +20 мА 

• Входное сопротивление

  1 МОм 
  250 Ом 

• Время преобразования

  2 мс/канал

• Диагностика

  Напряжение питания, обрыв линии (1 ~ 5 В и 4 ~ 20 мА), переполнение/незаполнение

Основные характеристики модулей ввода/вывода

• Тип модуля

  Модуль ввода-вывода 

Светодиодные индикаторы

• Светодиодные индикаторы

  Индикаторы состояния

Требования к электропитанию

• Потребление тока

  70 мА @ 5 В пост.

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27 x 109 x 81

• Вес нетто, кг

  0.12

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  Инструкция по установке 
  Клипсы 2 шт. 
  Клеммная колодка
