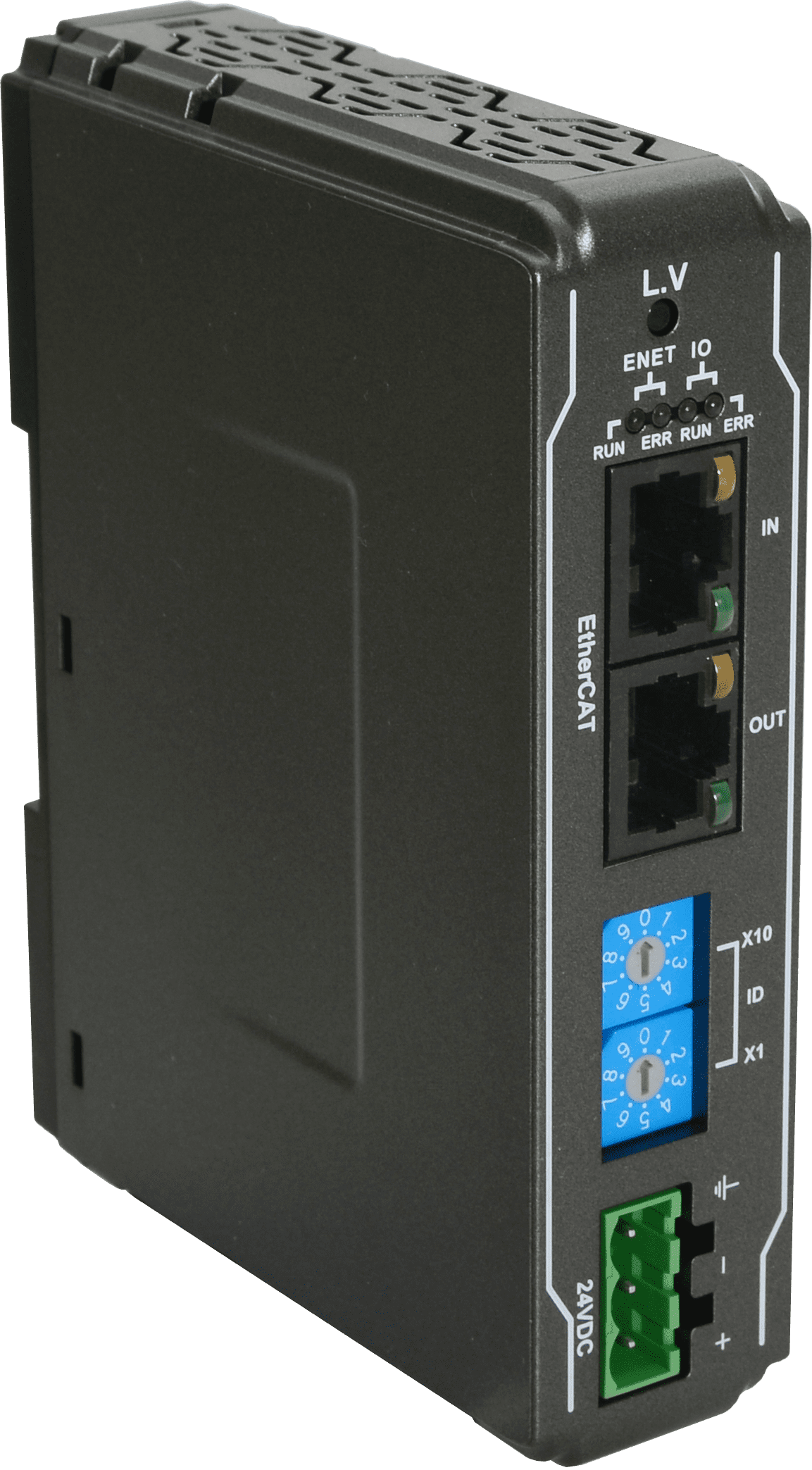

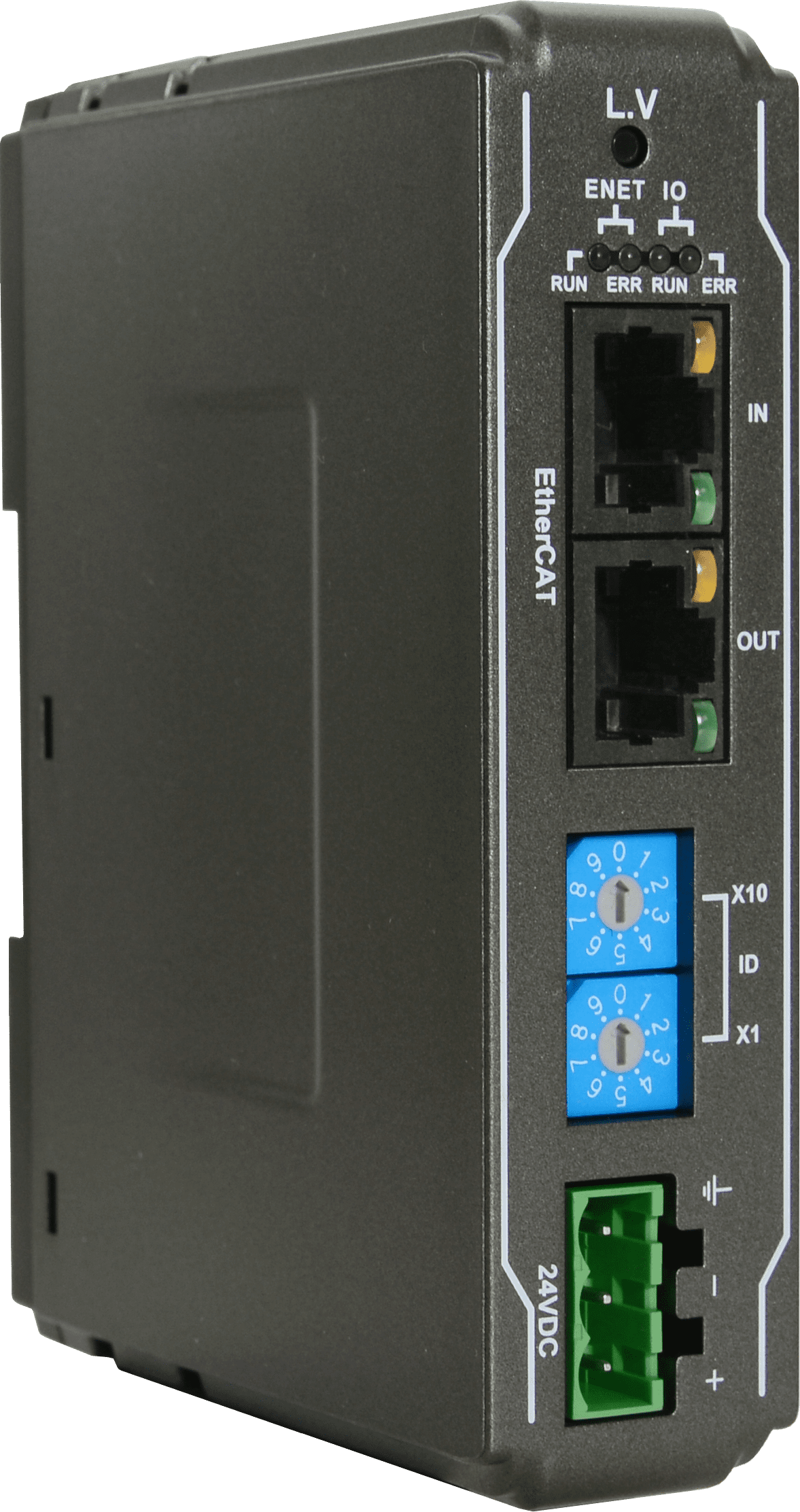

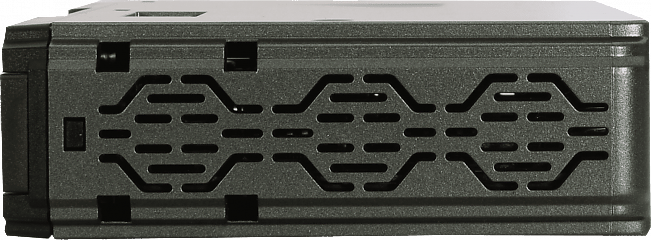

Модуль iR-ECAT

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Скорость передачи данных

  100 Мбит/с 

• Протоколы Ethernet

  EtherCAT 

• Mailbox

  COE-SDO запросы, SDO ответы 

• Стандарт ETG

  ETG 5001 

Основные характеристики модулей ввода/вывода

• Расстояние между устройствами

  100 м между коммутатором и коммуникационным модулем или между двумя модулями 

• Тип модуля

  Коммуникационный модуль 

Параметры модулей расширения

• Дискретные точки ввода

  Максимум 256 

• Дискретные точки вывода

  Максимум 128 

• Аналоговые точки ввода

  Максимум 64 

• Аналоговые точки вывода

  Максимум 64 

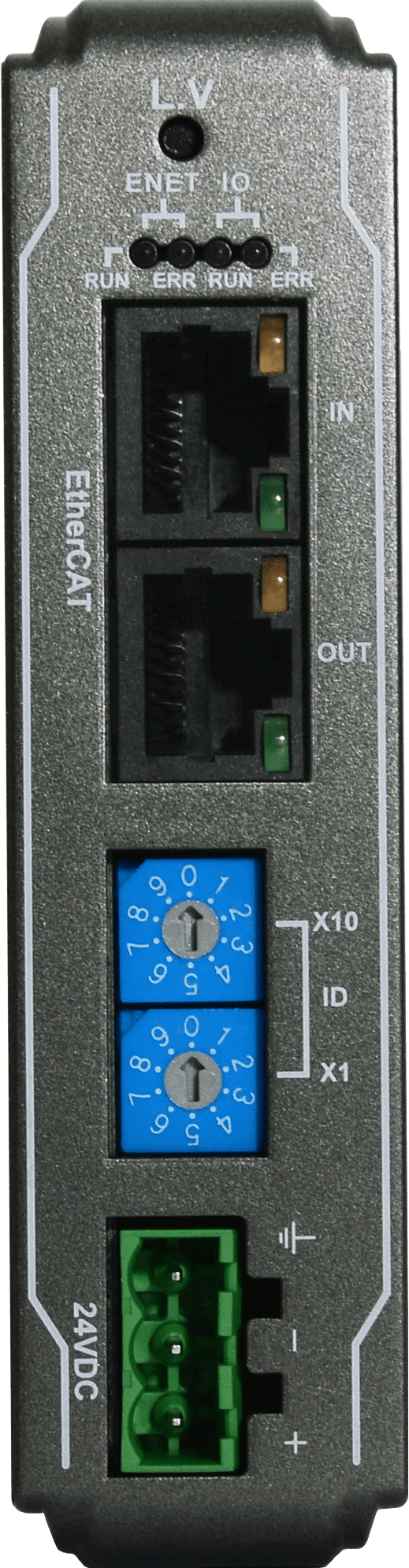

Светодиодные индикаторы

• Светодиодные индикаторы

  Индикаторы питания, состояния системы

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Рабочее напряжение

  20.4 ~ 28.8 В пост. 

• Потребление тока

  270 мА@5 В пост.

• Предохранитель

  ≤ 1.6 А, самовостанавливающийся 

• Ток (внутренняя шина)

  Макс. 2А@5 В пост. 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27 x 109 x 81

• Вес нетто, кг

  0.15

Монтаж

• Монтаж

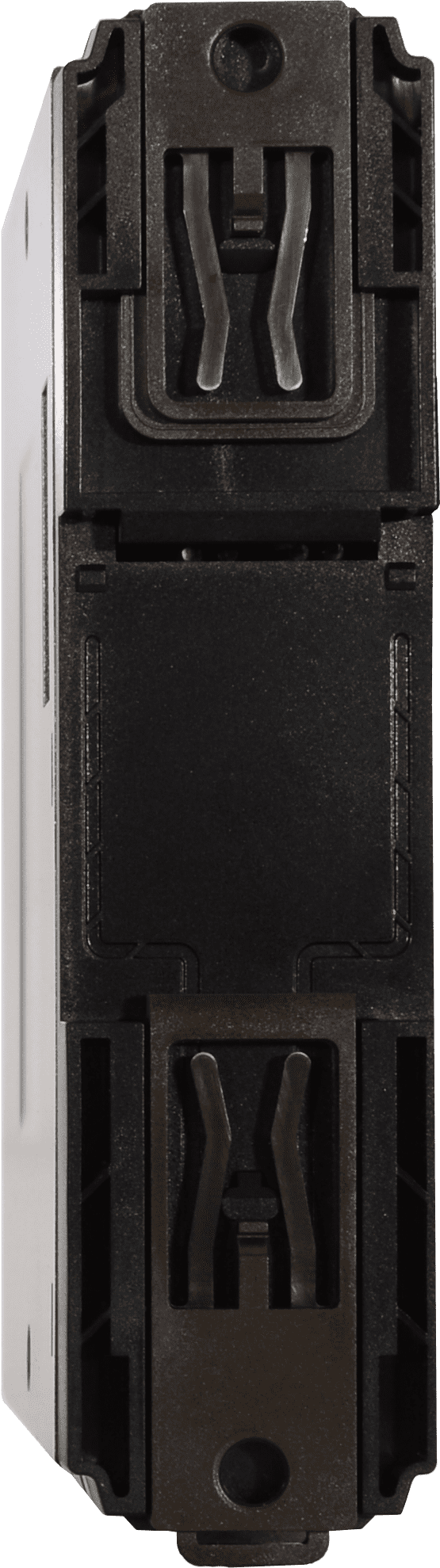

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Вибрации

  IEC 60068-2-6 
  EN 60068-2-27 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  клеммный блок для подключения питания 
  Инструкция по установке 
  Клипсы 2 шт.
