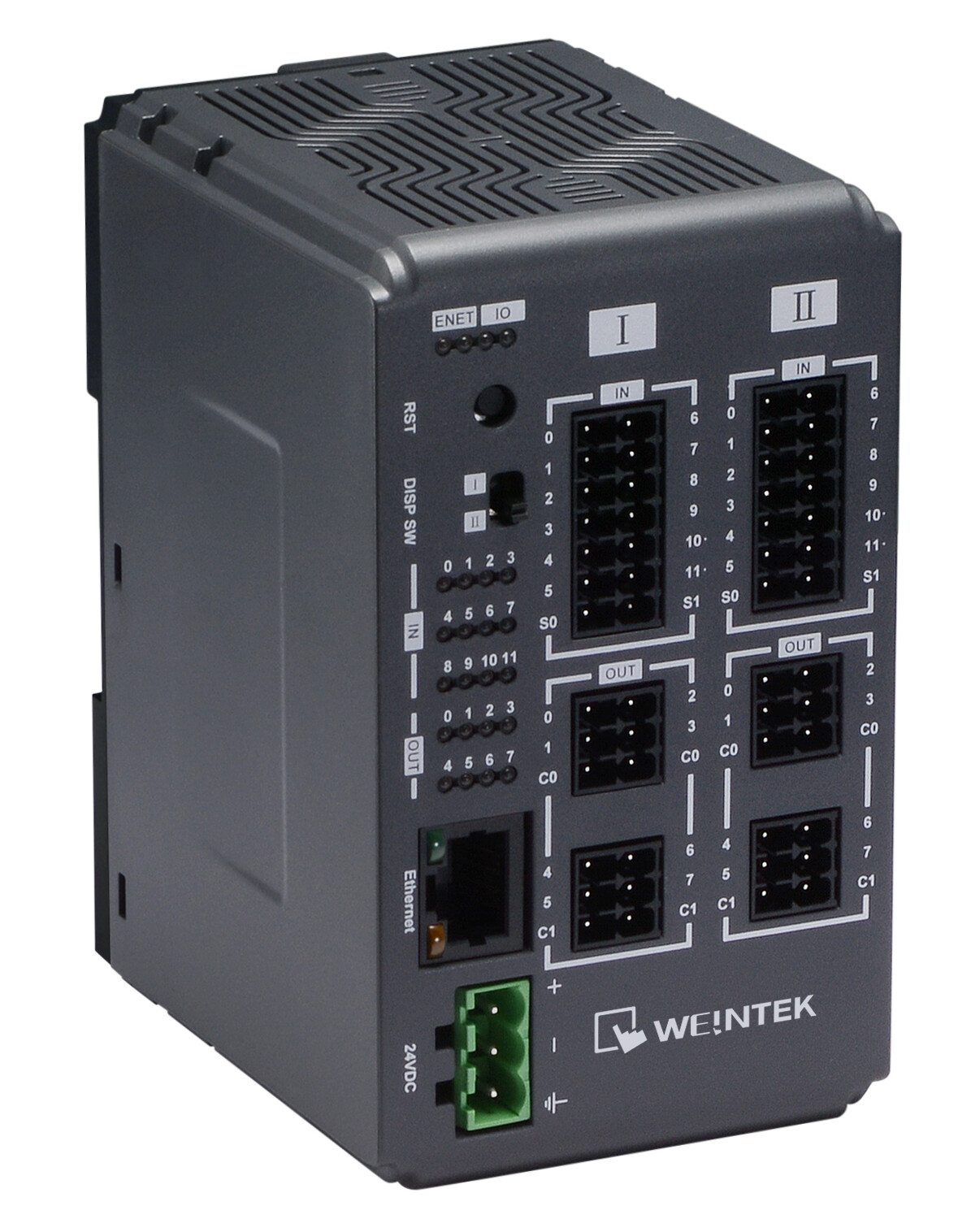

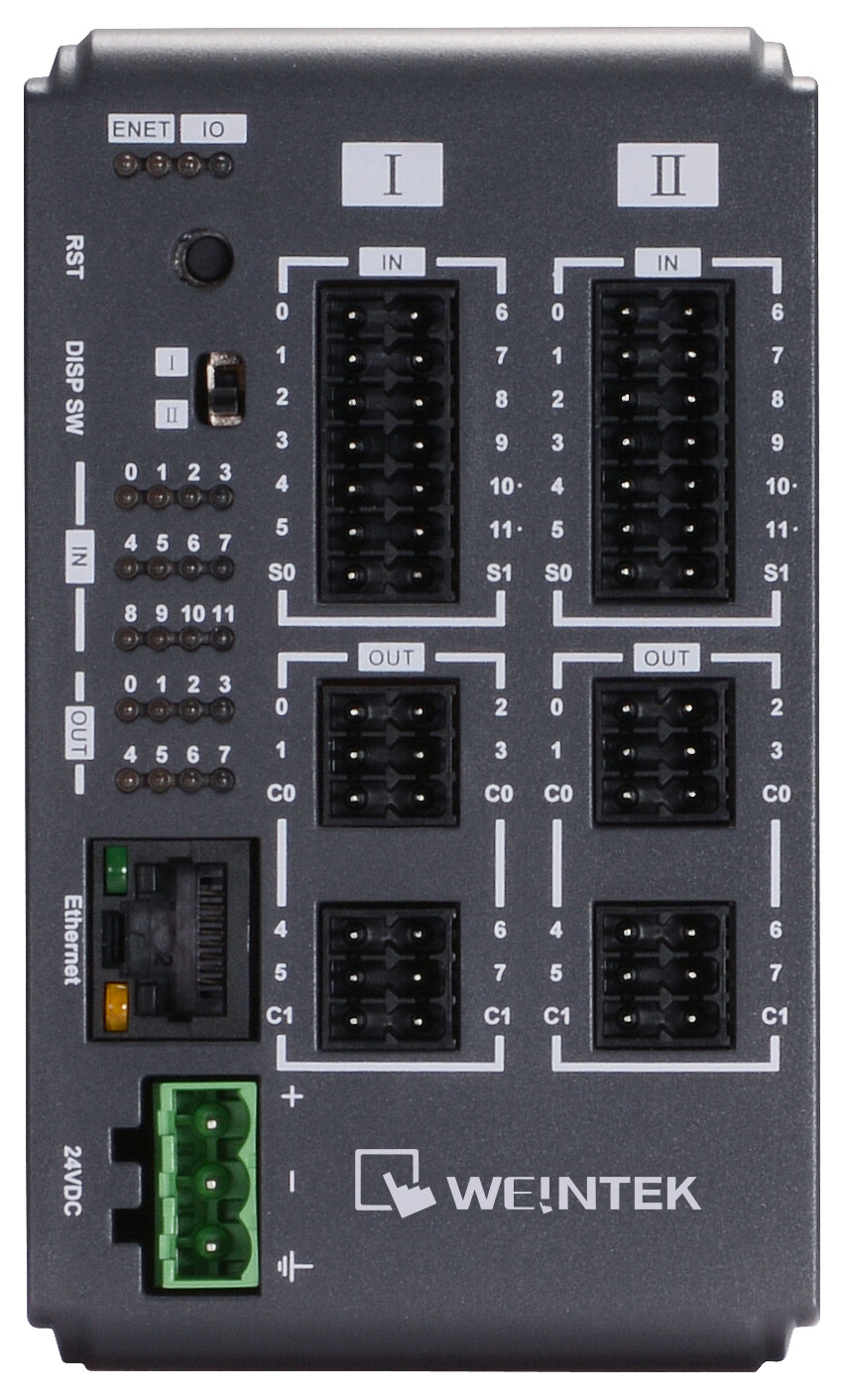

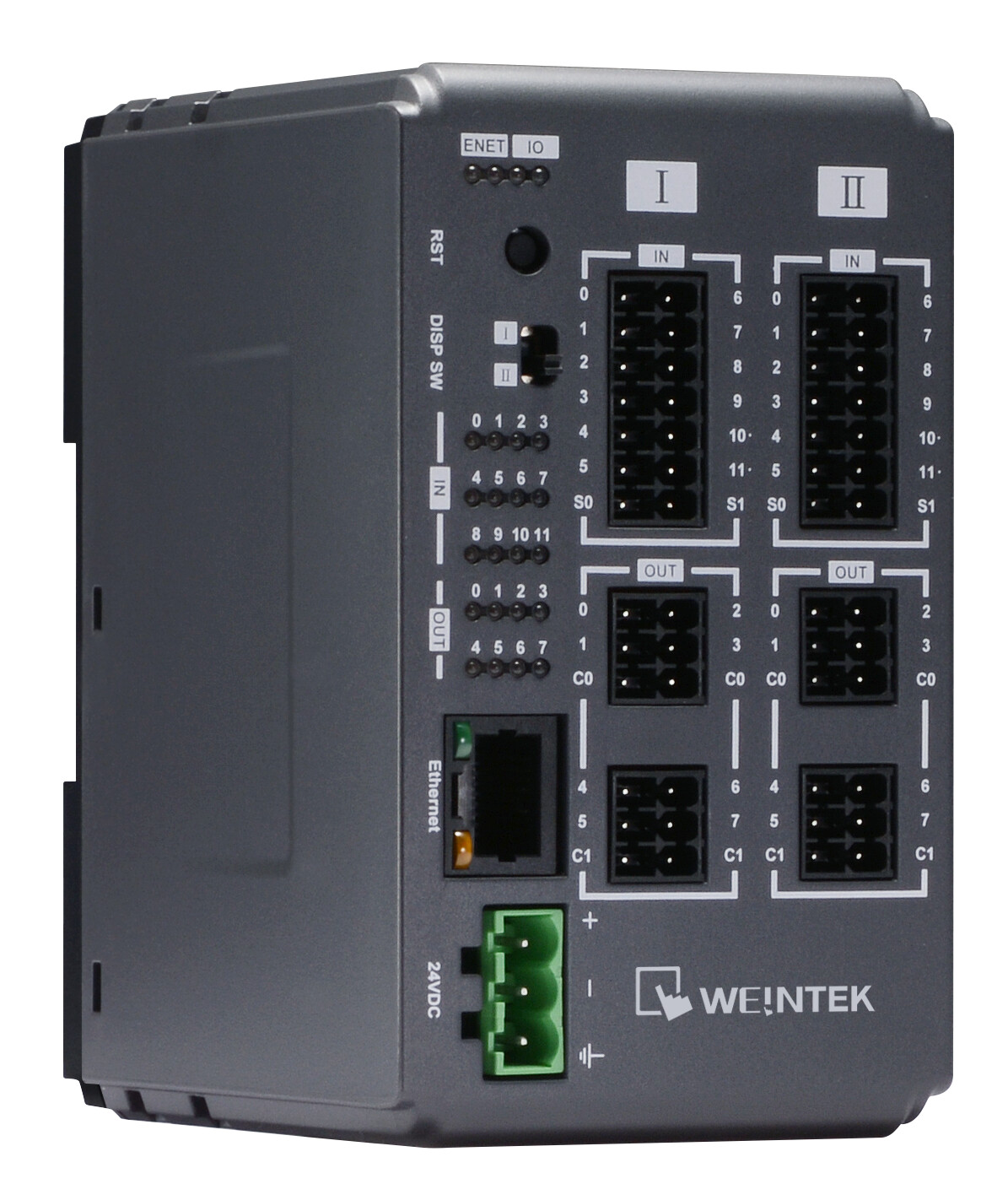

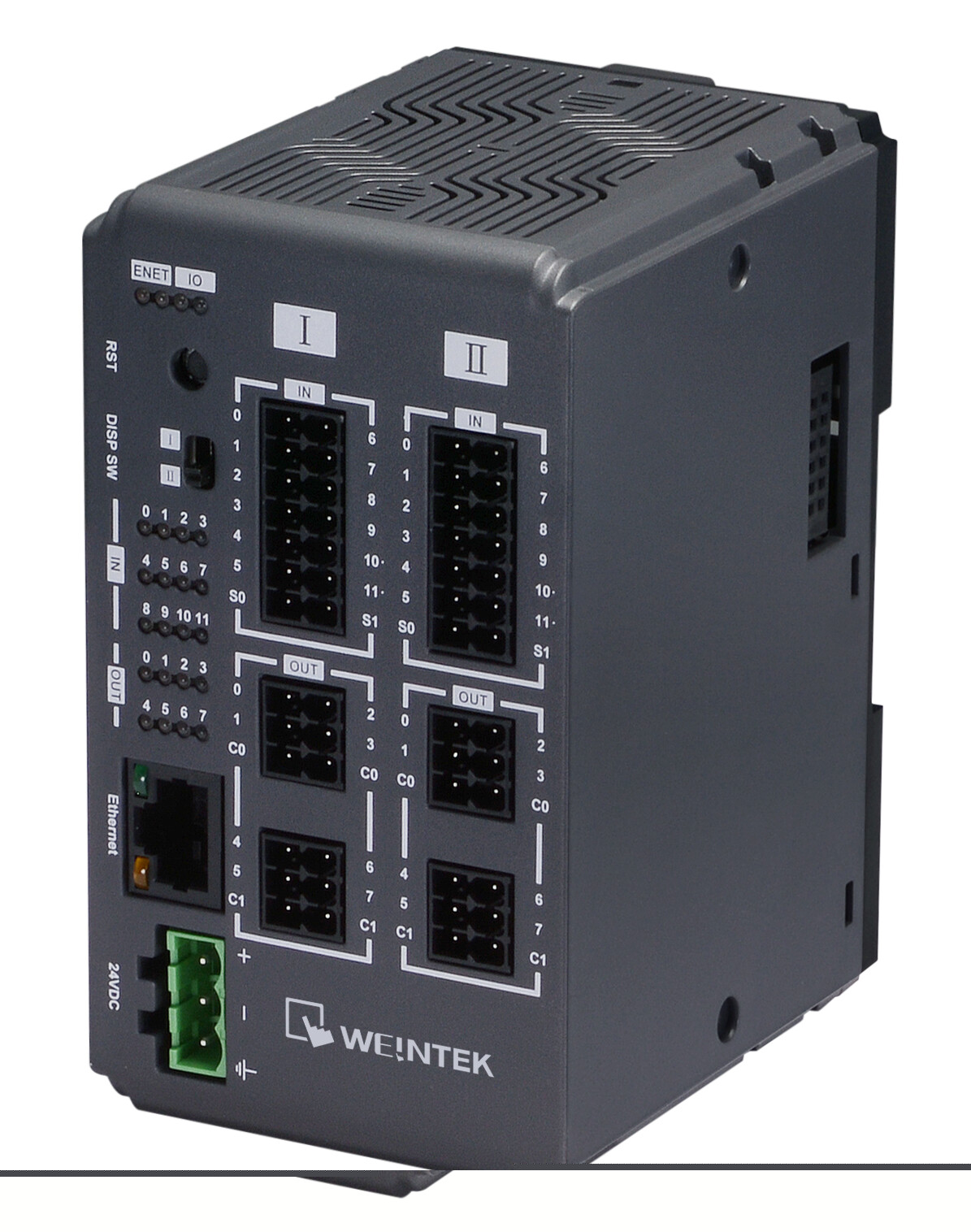

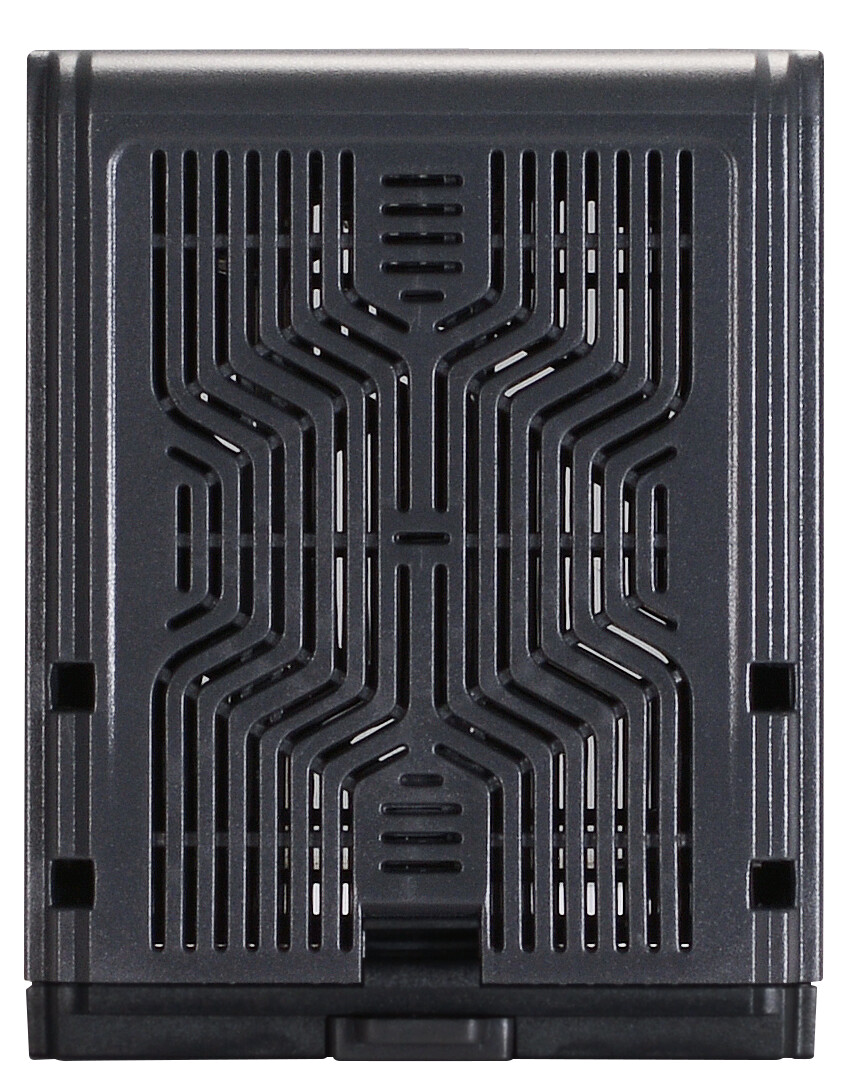

Модуль iR-ETN40R

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Скорость передачи данных

  10/100 Мбит/с 

• Протоколы Ethernet

  Modbus TCP 
  EtherNet/IP adapter 

Дискретный ввод

• Количество каналов дискретного ввода

  20 

• Тип каналов дискретного ввода

  Sink/source 

• Напряжение лог. 1

  15~28 В пост. 

• Напряжение лог. 0

  0~5 В пост. 

• Изоляция каналов

  Есть 

• Входное сопротивление

  5.6 кОм 

• Частота отклика

  OFF->ON 5 ms OFF->ON 5 ms ON -> OFF: 1 мс; OFF -> ON: 5 мс

Счетчик

• Количество каналов таймера/счётчика

  4 

• Тип каналов быстрого ввода

  Sink 

• Максимальная частота входного сигнала

  20 кГц 

• Напряжение лог. 0

  0 ~ 5 В пост. 

• Напряжение лог. 1

  15 ~ 28 В пост. 

• Входное сопротивление

  3 кОм 

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Тип каналов дискретного вывода

  Реле 

• Напряжение нагрузки

  250 В перем./30 В пост. 

• Ток нагрузки

  2 А на канал (макс. 8 А) 

• Изоляция каналов

  Есть 

• Частота отклика

  10 мс

Основные характеристики модулей ввода/вывода

• Тип модуля

  Коммуникационный модуль 

Параметры модулей расширения

• Дискретные точки ввода

  Максимум 224 (включая 24 встроенных точки и максимально допустимое количество точек 248) 

• Дискретные точки вывода

  Максимум 112 (включая 16 встроенных точек и максимально допустимое количество точек 128) 

• Аналоговые точки ввода

  Максимум 64 

• Аналоговые точки вывода

  Максимум 64 

Светодиодные индикаторы

• Светодиодные индикаторы

  Индикаторы питания, состояния системы

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Рабочее напряжение

  20.4 ~ 28.8 В пост. 

• Потребление тока

  520 мА@5 В пост.

• Предохранитель

  ≤ 1.6 А, самовостанавливающийся 

• Ток (внутренняя шина)

  Макс. 2А@5 В пост. 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  64 x 109 x 81

• Вес нетто, кг

  0.27

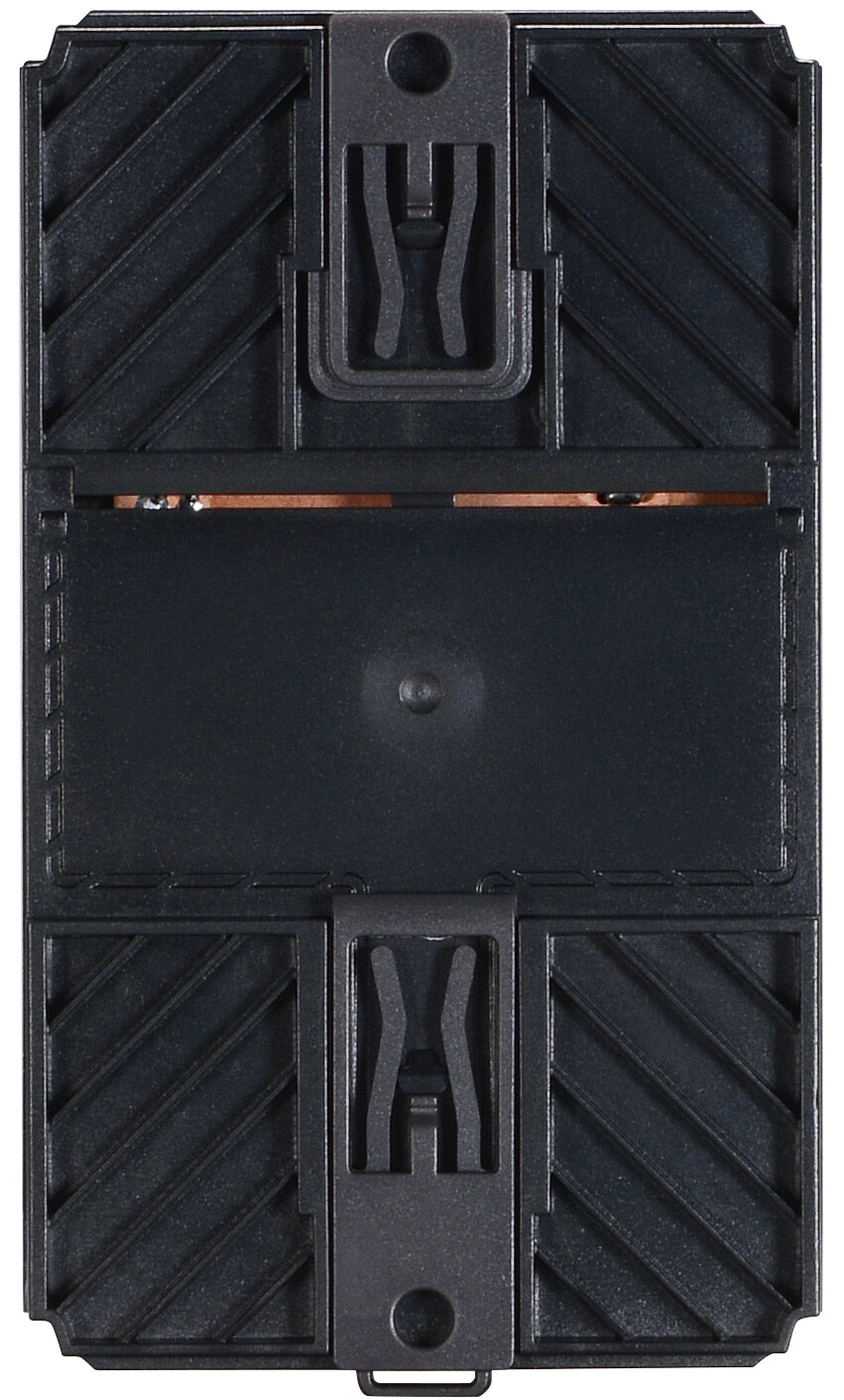

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Вибрации

  IEC 60068-2-6 
  EN 60068-2-27 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  клеммный блок для подключения питания 
  Инструкция по установке 
  Клипсы 2 шт. 
  Клеммная колодка
