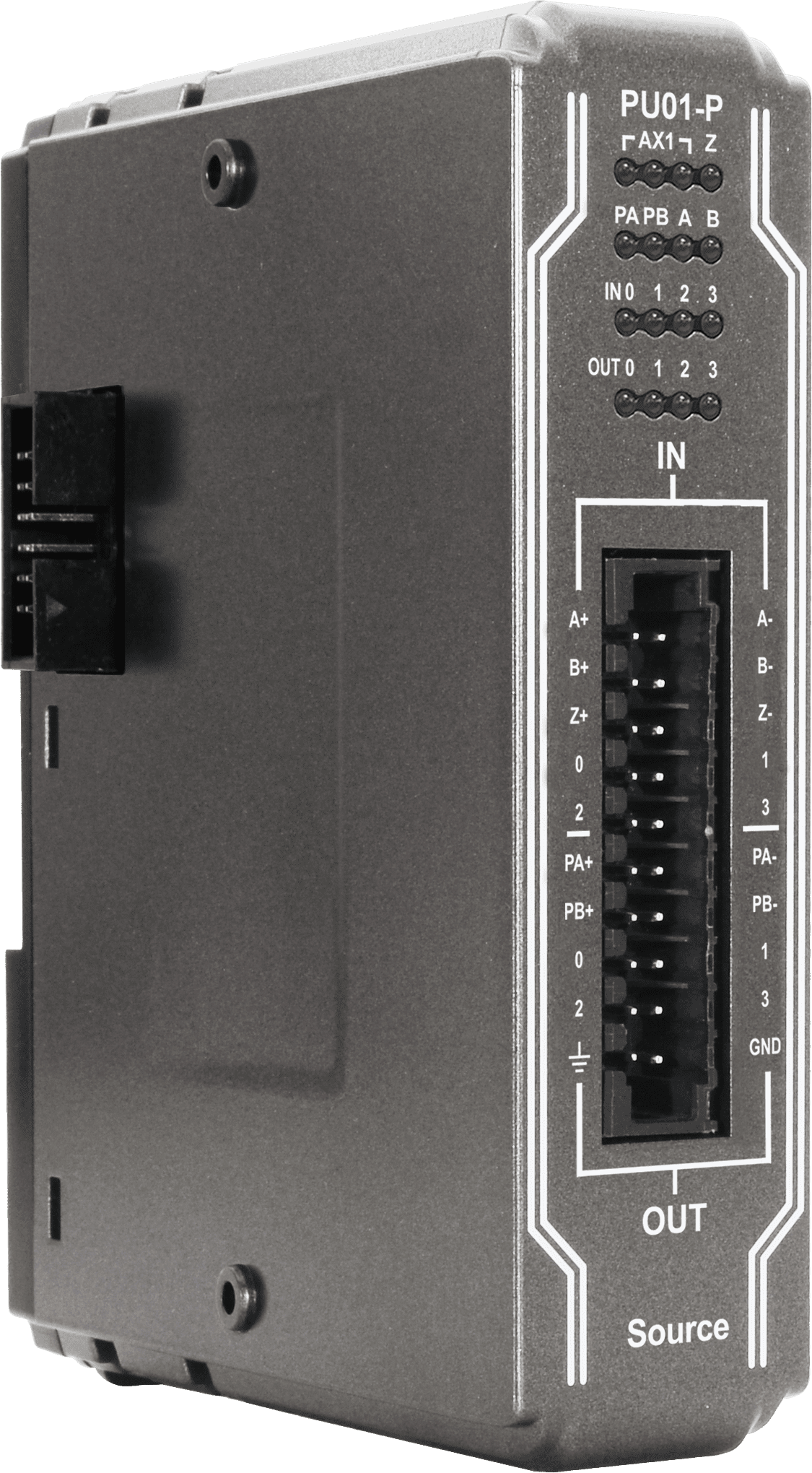

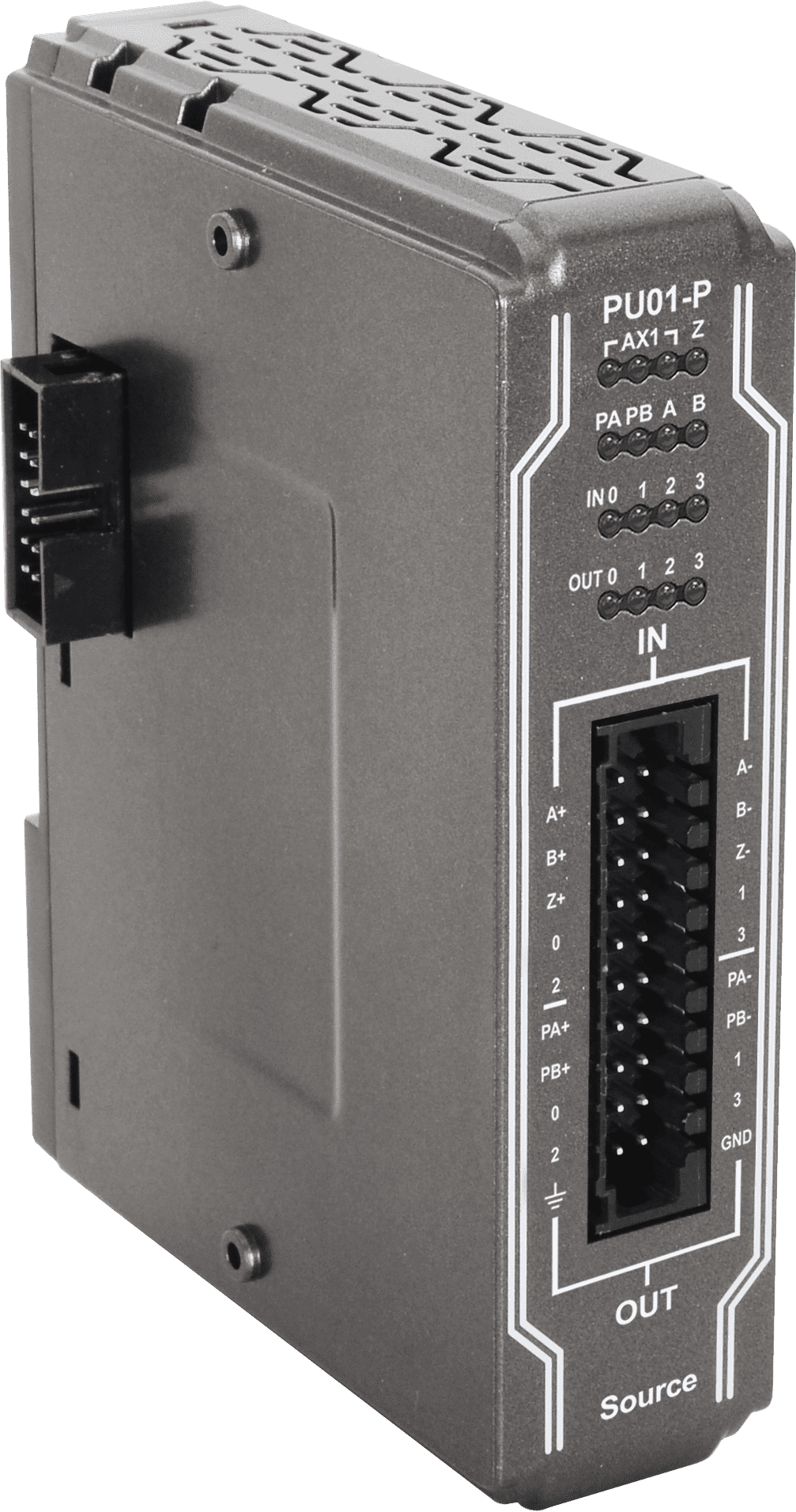

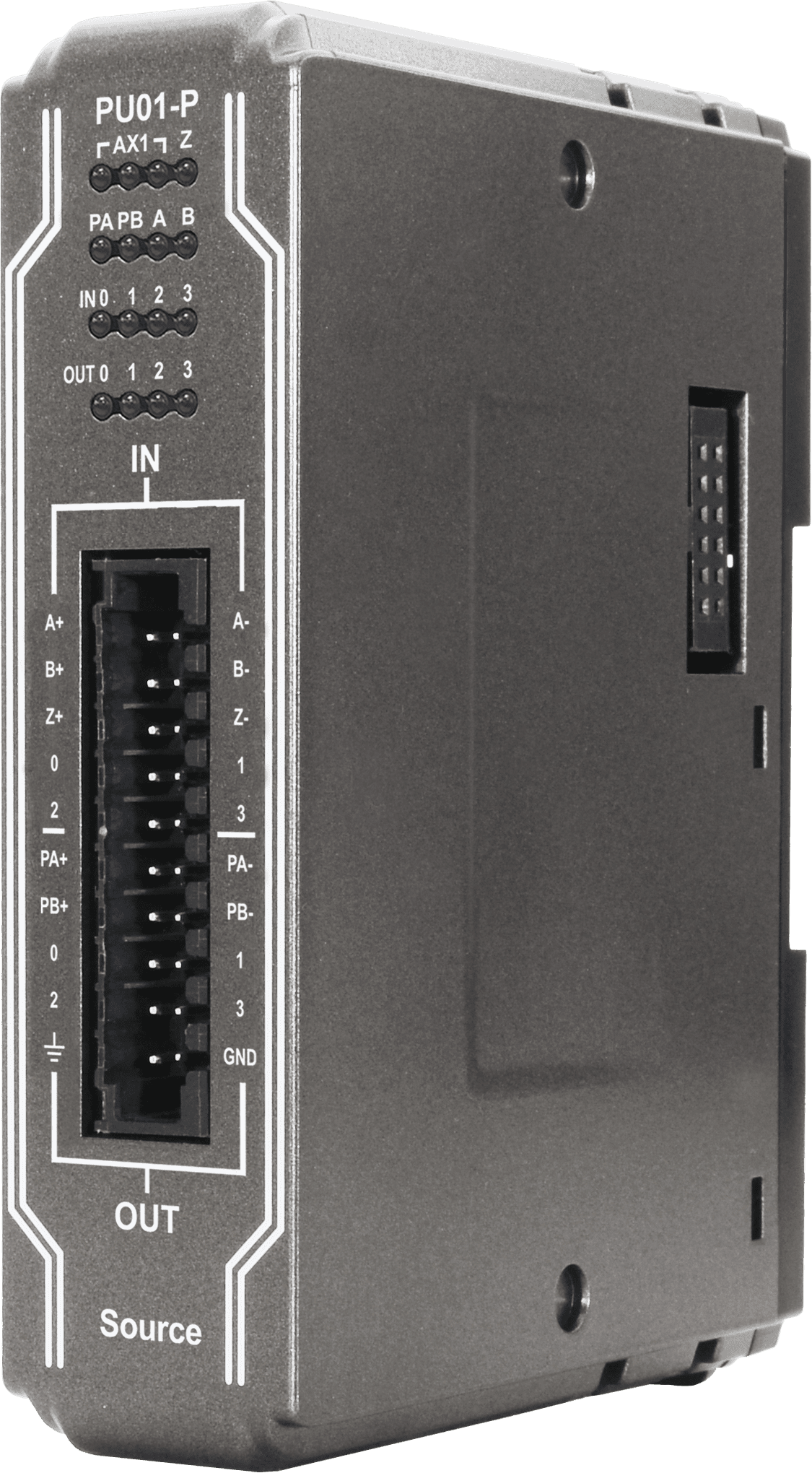

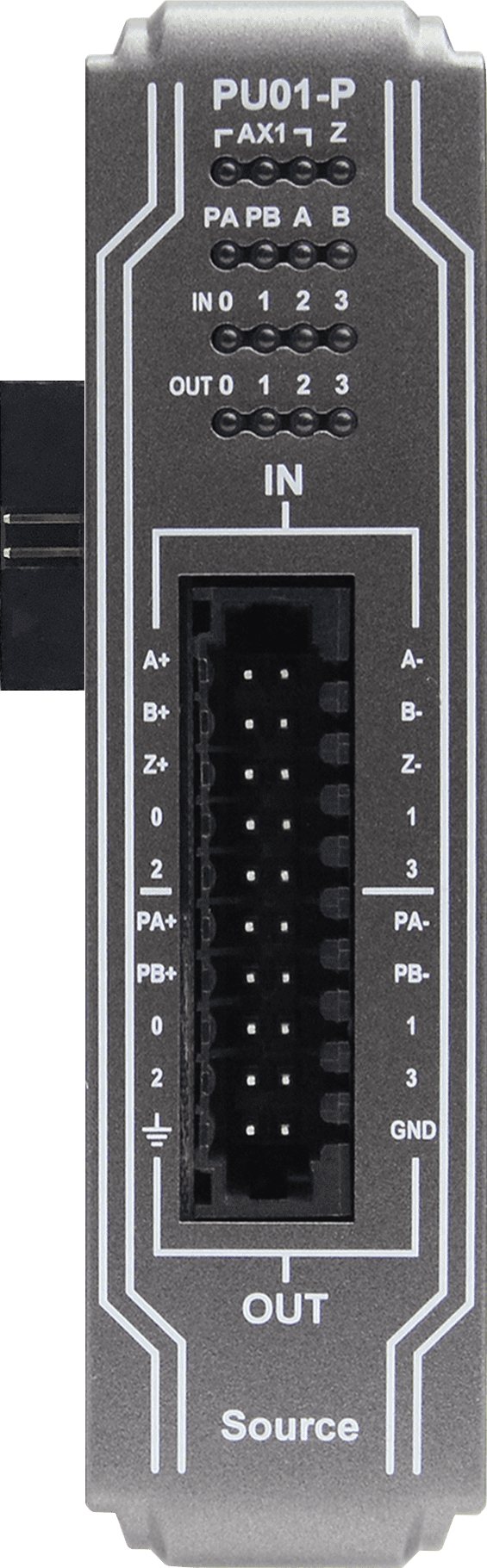

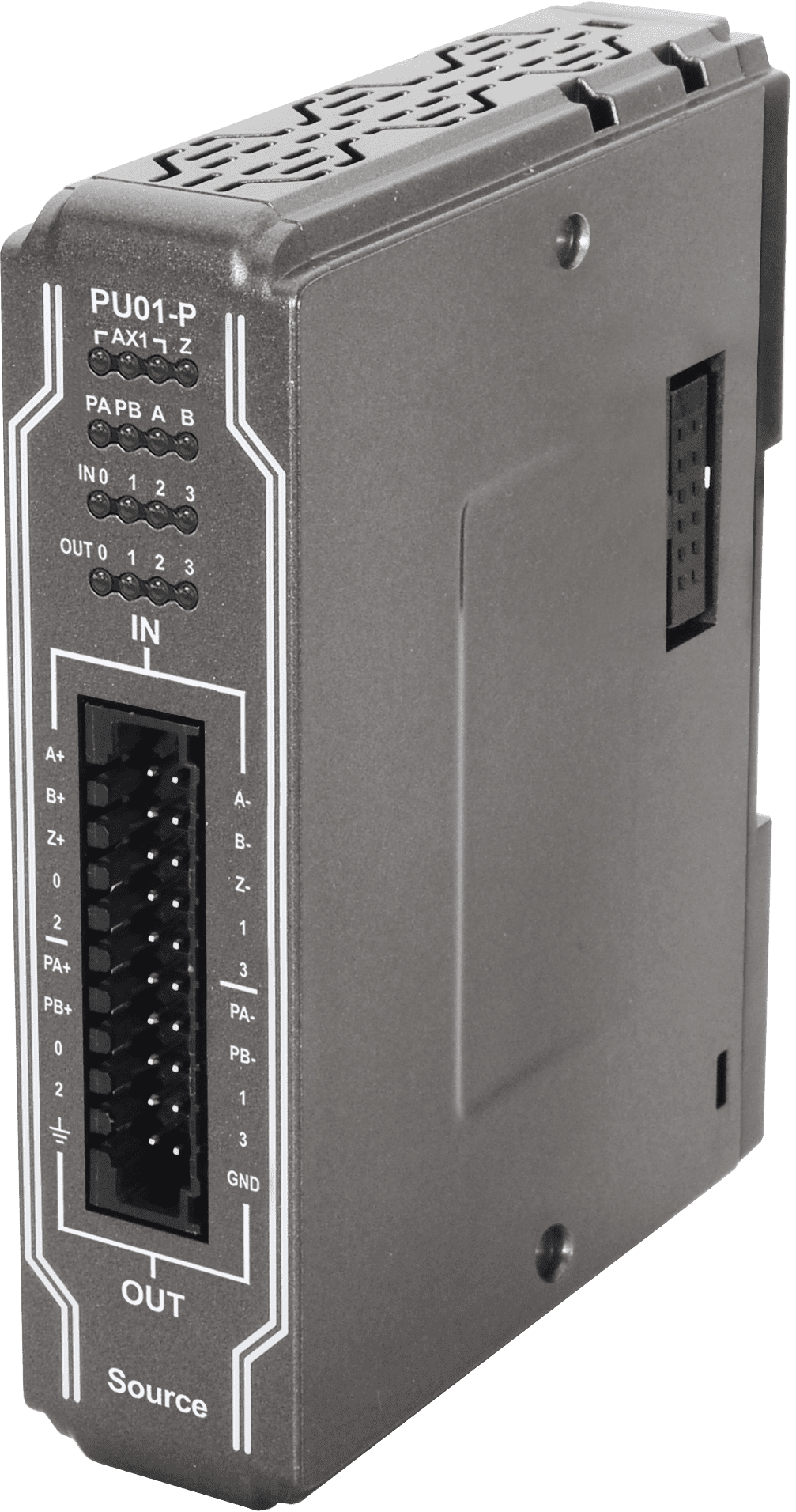

Модуль iR-PU01-P

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Sink 

• Напряжение лог. 1

  15~28 В пост. 

• Напряжение лог. 0

  0~5 В пост. 

• Входное сопротивление

  3 кОм 

• Максимальная частота входного сигнала

  200 кГц 

Дифференциальный ввод

• Количество каналов

  3 фазы A/B/Z 

• Входной ток

  Соответствует требованиям стандартов ANSI TIA/EIA-485-A 

• Максимальная входная частота

  2МГц 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Source 

• Ток нагрузки

  40 мА @ 24 В пост. 

• Максимальная частота выходного сигнала

  40 кГц 

Дифференциальный вывод

• Количество каналов

  2 фазы A/B 

• Выходное напряжение

  Соответствует требованиям стандартов ANSI TIA/EIA-485-A 

• Максимальная выходная частота

  2 Мгц 

Основные характеристики модулей ввода/вывода

• Тип модуля

  Модуль ввода-вывода 

Светодиодные индикаторы

• Индикаторы ввода/вывода

  Красный светодиод состояния входа

Требования к электропитанию

• Потребление тока

  108 мА@5 В пост.

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27 x 109 x 81

• Вес нетто, кг

  0.12

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Вибрации

  IEC 60068-2-6 
  EN 60068-2-27 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  Инструкция по установке 
  Клипсы 2 шт. 
  Клеммная колодка
