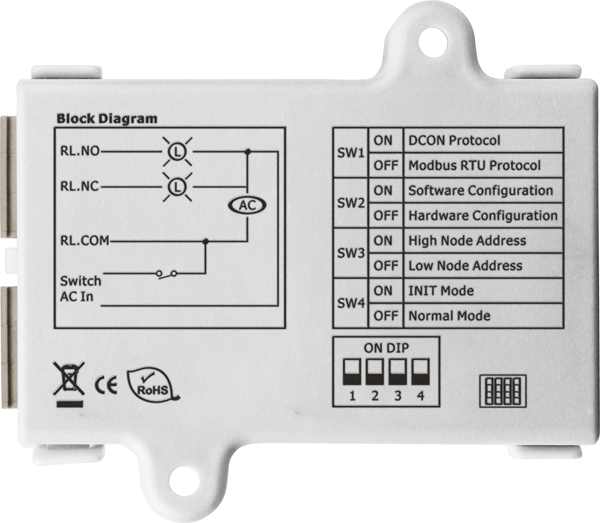

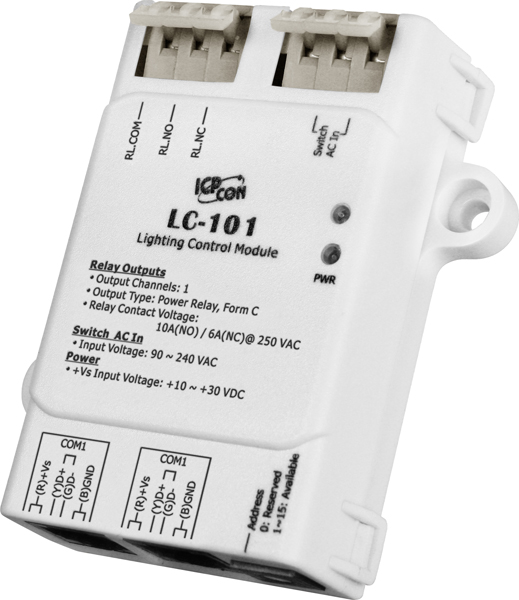

Модуль LC-101 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Разъем последовательного порта

  RJ-11 (6P4C или 6P6C) 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  90 ~ 240 В перем.тока 

• Входное сопротивление

  68 кОм, 1 Вт 

• Напряжение в открытом состоянии

  85 В перем.тока 

• Напряжение в закрытом состоянии

  60 В перем.тока 

Релейный вывод

• Количество каналов релейного вывода

  1 

• Тип каналов релейного вывода

  Силовое реле, Form C 

• Нагрузочная способность реле

  Нормально открытый: 10 A#Нормально закрытый: 6 A 

• Рабочее напряжение

  250 В перем. или 30 В пост. 

• Время переключения реле

  15 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  20000000 переключений при нулевой нагрузке (300 переключений/мин) 

• Электрическая износостойкость

  100000 переключений 

• Установка безопасного значения

  Нет 

• Установка значения при подаче питания

  Нет 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

Управление устройством

• Интерфейс управления

  Локальное и удаленное управление состоянием реле (Вкл/Выкл) 
  Удаленный мониторинг состояния по SMS 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0.5 Вт макс.

• Разъем электропитания

  RJ-11 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±2 кВ для каждого канала 
  ±4 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

• Изоляция каналов внутренней логики

  5000 Vrms 

Системные характеристики

• Сторожевой таймер

  Аппаратное значение: 32 ~ 63, Программное значение: 0~255 для DCON и 1~247 для Modbus RTU 

Размеры и вес

• Габаритные размеры, мм

  52 x 98 x 27

Монтаж

• Монтаж

  настенный
