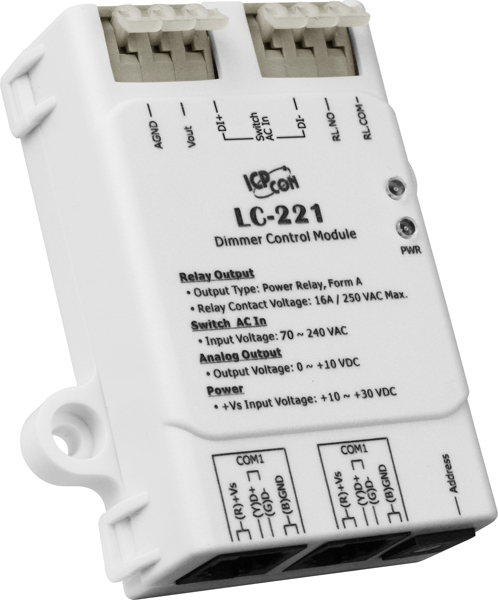

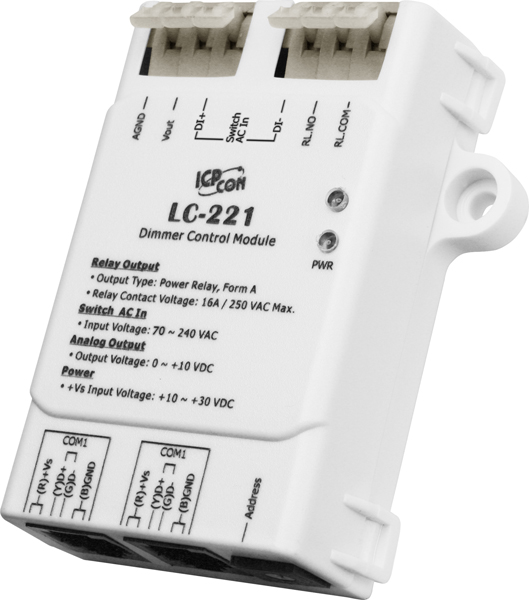

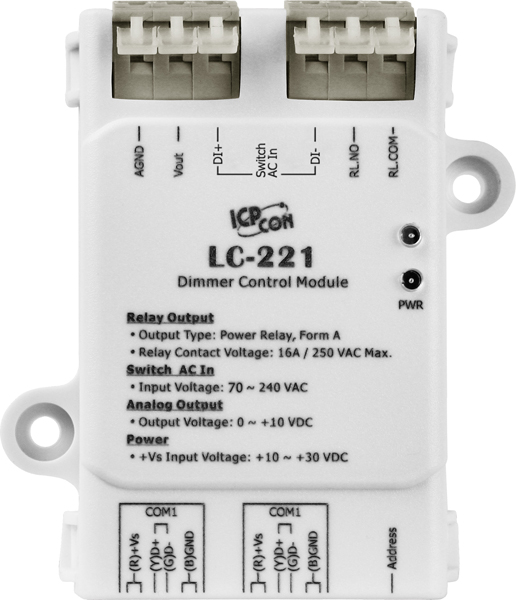

Модуль LC-221 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Разъем последовательного порта

  RJ-11 (6P4C или 6P6C) 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый вывод

• Диапазон выходных сигналов по току

  0 ~ 20 мА, 4 ~ 20 мА 

• Точность ЦАП

  ±0.1% от полного диапазона 

• Время установки значения ЦАП

  10 мс 

• Нагрузочная способность выхода по напряжению

  20 мА 

• Нагрузочная способность выхода по току

  450 Ом 

Дискретный ввод

• Тип каналов дискретного ввода

  Влажный контакт 

• Входное сопротивление

  68 кОм, 1 Вт 

• Напряжение в открытом состоянии

  70 ~ 240 В перем.тока 

• Напряжение в закрытом состоянии

  45 В пер. макс. 

Релейный вывод

• Количество каналов релейного вывода

  1 

• Тип каналов релейного вывода

  Силовое реле, Form A (SPST N.O.) 

• Нагрузочная способность реле

  16 А (резистивная нагрузка) 

• Рабочее напряжение

  250 В перем. или 30 В пост. 

• Время переключения реле

  15 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  50000 переключений 

• Установка безопасного значения

  Есть, настраивается программно 

• Установка значения при подаче питания

  Есть, настраивается программно 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

Требования к электропитанию

• Потребление тока

  1.4 Вт макс.

• Питание через терминальную клемму

  Есть, 10 ~ 30 В пост.тока 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Сторожевой таймер

  64 ~ 95 

Размеры и вес

• Габаритные размеры, мм

  52 x 98 x 27

Монтаж

• Монтаж

  настенный
