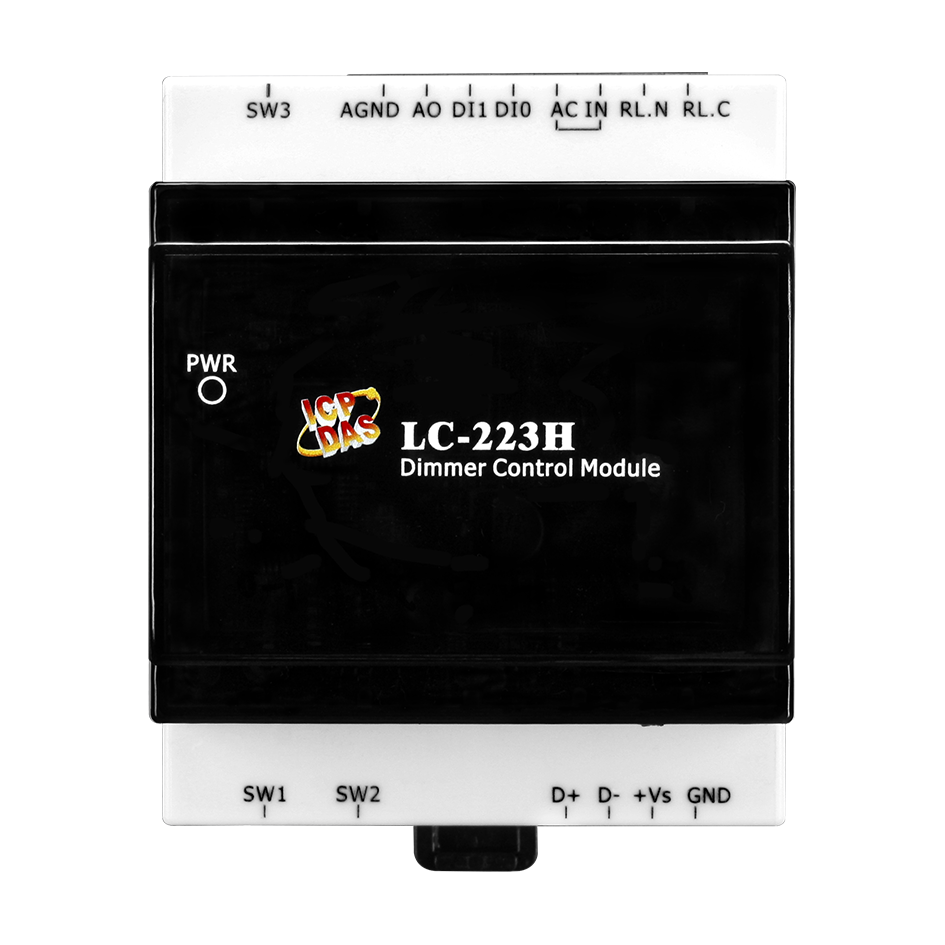

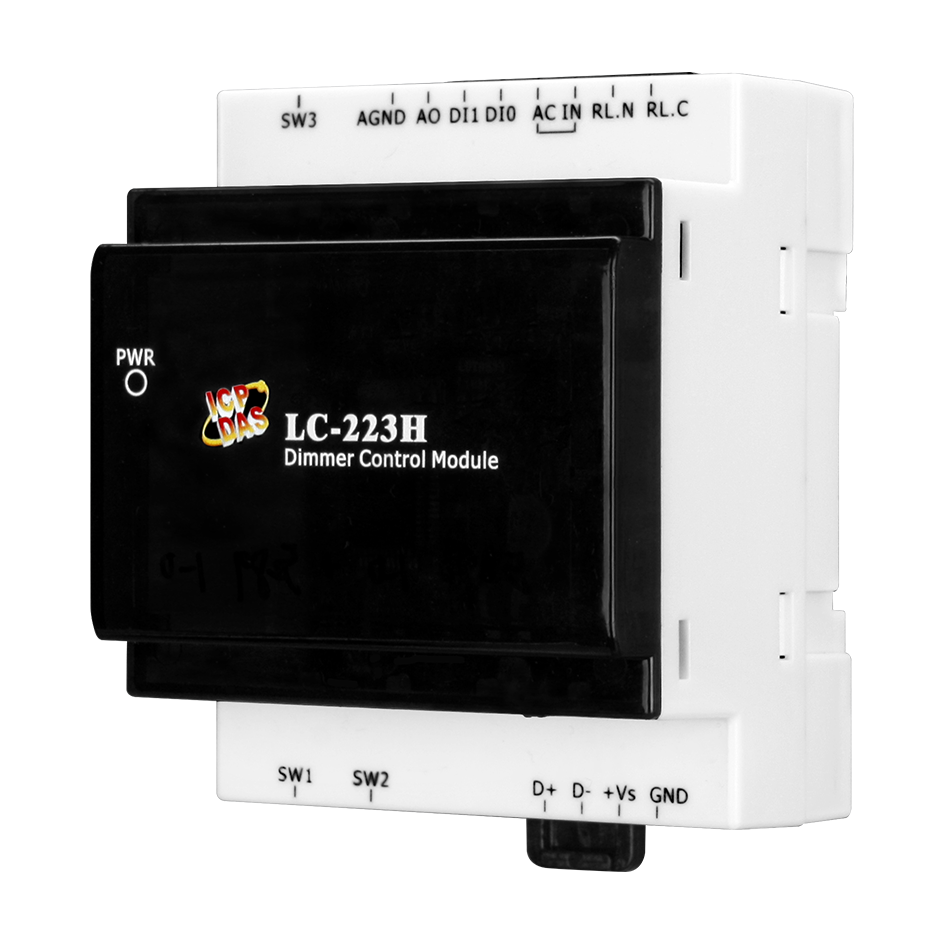

Модуль LC-223H CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый вывод

• Время установки значения ЦАП

  10 мс 

• Нагрузочная способность выхода по напряжению

  20 мА 

• Нагрузочная способность выхода по току

  450 Ом 

Дискретный ввод

• Тип каналов дискретного ввода

  2 сухих (для триггеров диммера), 1 влажный (для выключателя) 

• Напряжение в открытом состоянии

  Сухой контакт: Замкнут на GND 
  Влажный контакт: +80~ 240 В пер. 

• Напряжение в закрытом состоянии

  Сухой контакт: Открытый 
  Влажный контакт: 30 В пер. макс. 

Релейный вывод

• Количество каналов релейного вывода

  1 

• Тип каналов релейного вывода

  Силовое реле (Form A) 

• Нагрузочная способность реле

  16 А (резистивная нагрузка) 

• Рабочее напряжение

  250 В перем. или 30 В пост. 

• Время переключения реле

  15 мс макс. 

• Время восстановления

  5 мс макс. 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  50000 переключений 

• Установка безопасного значения

  Есть, настраивается программно 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Количество подключаемых источников света

  Накаливания: 8 * 40 Вт/ 220 В пер. 
  Светодиодные: 10 * 40 Вт/ 220 В пер. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.4 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 95 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±4 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Размеры и вес

• Габаритные размеры, мм

  52 x 98 x 27

Монтаж

• Монтаж

  настенный
