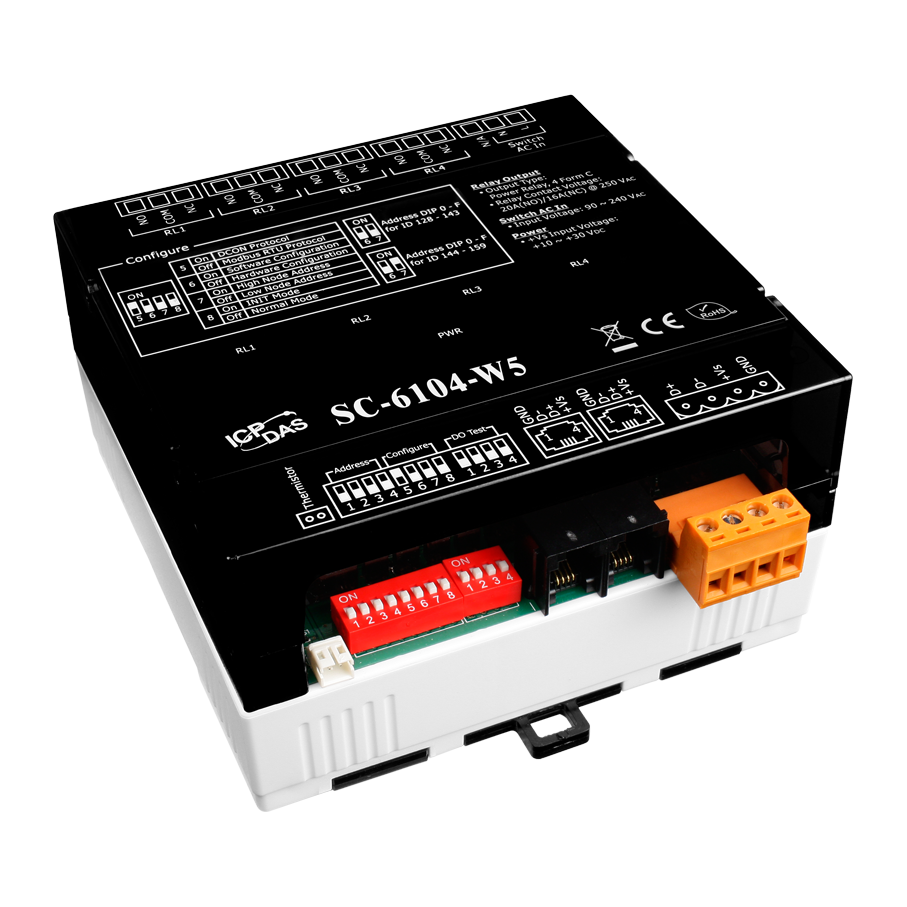

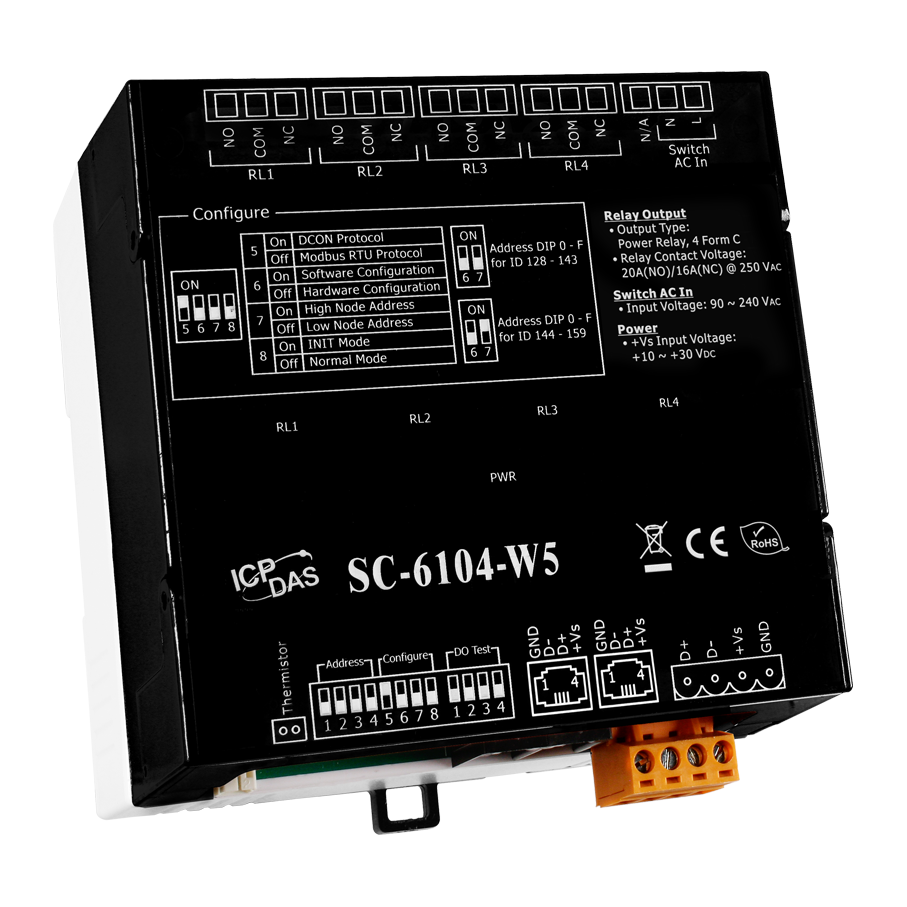

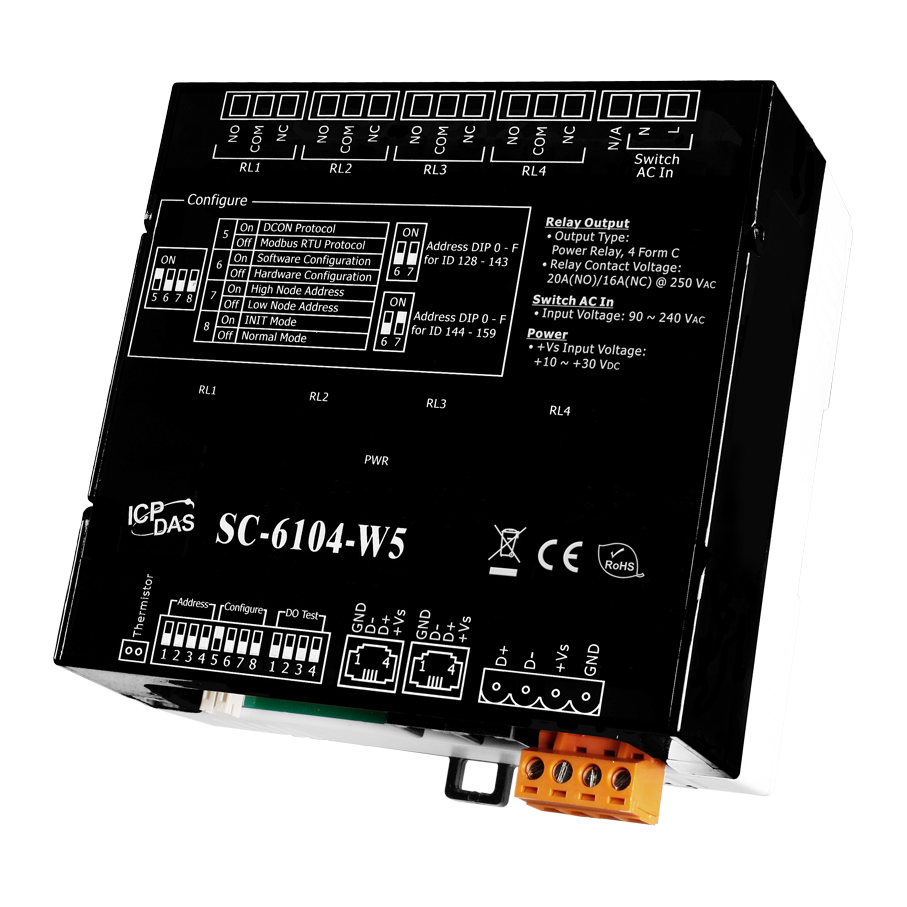

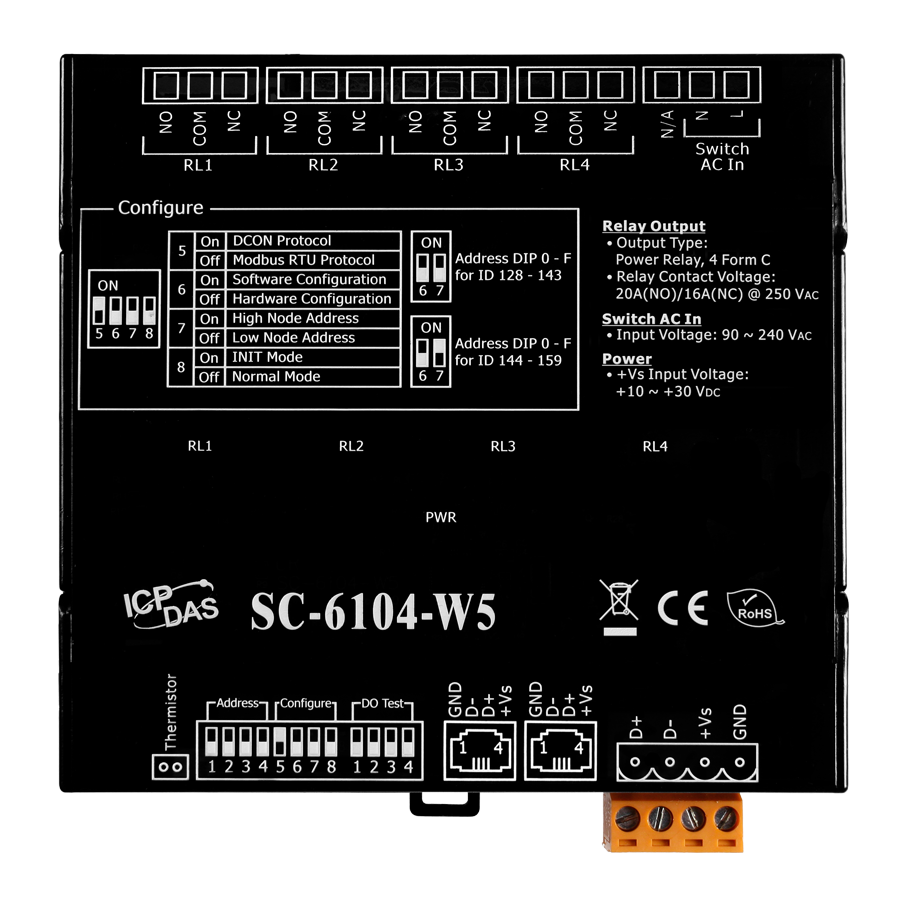

Модуль SC-6104-W5 CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Разъем последовательного порта

  RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  Аппаратное значение: фиксированные 9600, Программное значение: 1200 ~ 115200 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Дискретный ввод

• Тип каналов дискретного ввода

  90 ~ 240 В перем.тока 

• Входное сопротивление

  68 кОм, 1 Вт 

• Напряжение в открытом состоянии

  85 В перем.тока 

• Напряжение в закрытом состоянии

  60 В перем.тока 

Датчик температуры

• Количество каналов датчика

  1

• Тип

  Термистор 

• Рабочая температура датчика, °C

  -40 ~ +80 

• Допустимое температурное отклонение

  ±0.3°C при 25°C, макс. ±2°C 

Релейный вывод

• Количество каналов релейного вывода

  4 

• Тип каналов релейного вывода

  Силовое реле, 4 Form C 

• Нагрузочная способность реле

  20 А (нормально открытый)/16А (нормально закрытый) при 250 В перем. (Рекомедуемый рабочий ток 5 А) 

• Рабочее напряжение

  250 В перем. или 30 В пост. 

• Время переключения реле

  20 мс макс. 

• Время восстановления

  10 мс макс. 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  100000 переключений 

• Установка значения при подаче питания

  Есть 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания 

• Индикаторы ввода/вывода

  4 индикатора для каналов дискретного ввода

Управление устройством

• Интерфейс управления

  Локальное и удаленное управление состоянием реле (Вкл/Выкл) 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  100 мА при 24 В пост.тока (2.4 Вт макс.)

• Разъем электропитания

  RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Изоляция каналов внутренней логики

  5000 Vrms 

Системные характеристики

• Сторожевой таймер

  Аппаратное значение: 128 ~ 159, Программное значение: 0 ~ 255 * Для Modbus RTU адрес 0 автоматически изменится на 1 

Размеры и вес

• Габаритные размеры, мм

  116 x 122 x 64

Монтаж

• Монтаж

  На DIN-рейку
