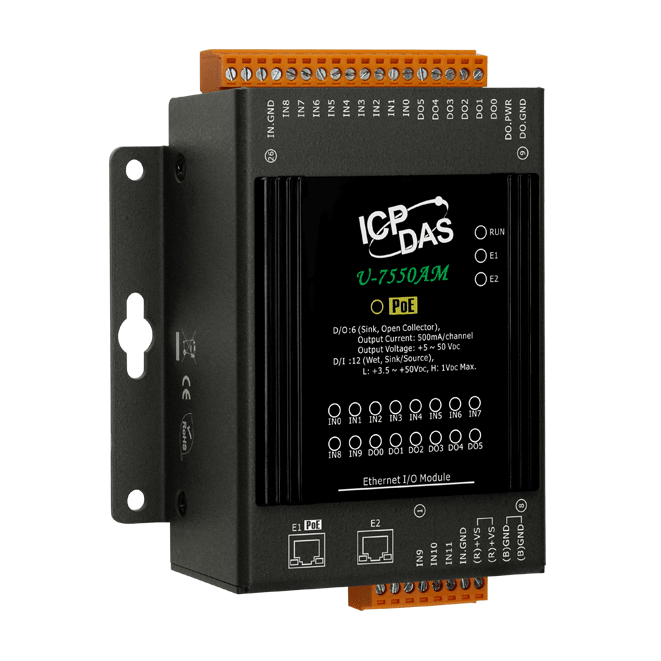

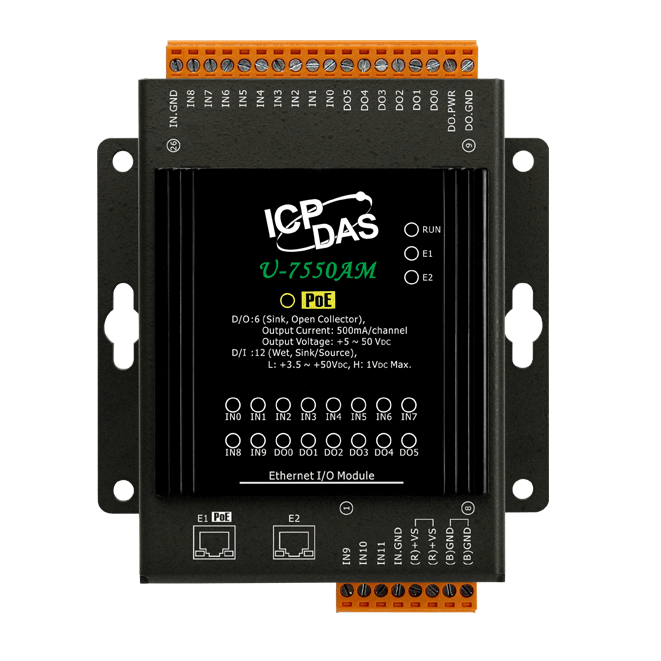

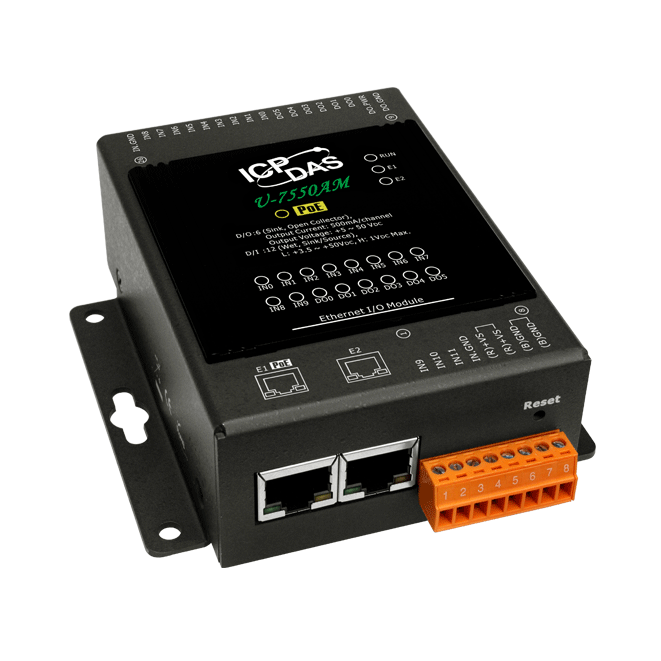

Модуль U-7550AM CR

Функции безопасности

• Функции безопасности

  ID 
  Пароль 
  Фильтр по IP-адресу 

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

• Порты PoE

  Есть 

• Протоколы Ethernet

  OPC UA 
  Клиент MQTT 

Аналоговый ввод

• Частота дискретизации

Дискретный ввод

• Количество каналов дискретного ввода

  12 

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Тип каналов дискретного ввода

  Сухой контакт, Мокрый контакт 

• Защита от перенапряжения

  60 В пост. 

• Входное сопротивление

  10 кОм 

• Напряжение в открытом состоянии

  Мокрый контакт: +1 В пост.макс. 
  Сухой контакт: Замкнут на GND 

• Напряжение в закрытом состоянии

  Сухой контакт: Открытый 
  Мокрый контакт: +3.5 ~ +50 В пост. 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  6 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  500 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.3 А 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• Индикаторы ввода/вывода

  Есть

• Индикаторы Ethernet-портов

  Есть 

Требования к электропитанию

• Потребление тока

  2.9 Вт

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class2 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Изоляция каналов внутренней логики

  2500 В пост.тока 

Системные характеристики

• Процессор

  32-битный CPU, 400 МГц 

• Сторожевой таймер

  Есть 

Программное обеспечение

• Web-интерфейс

  Есть 

• Встроенный web-сервер

  Есть 

• Возможность парного соединения

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  97 x 120 x 47

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
