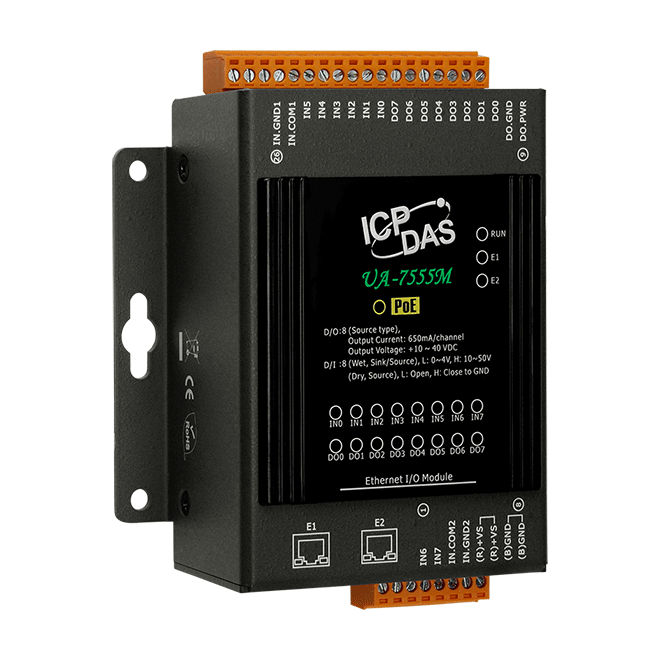

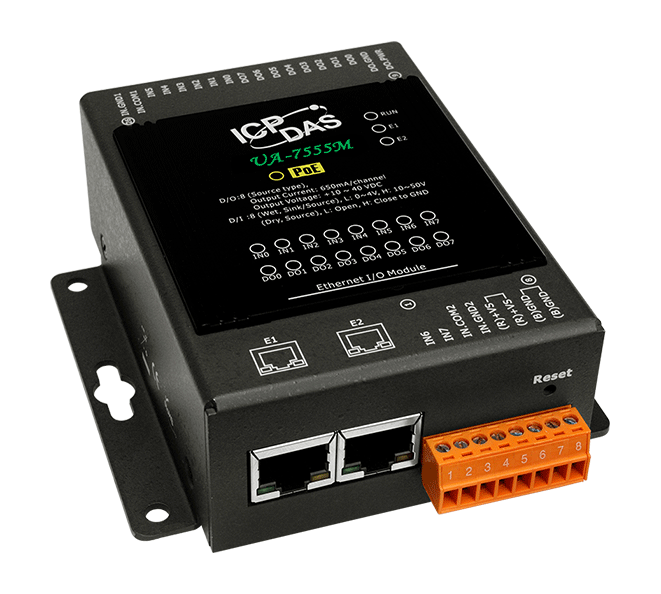

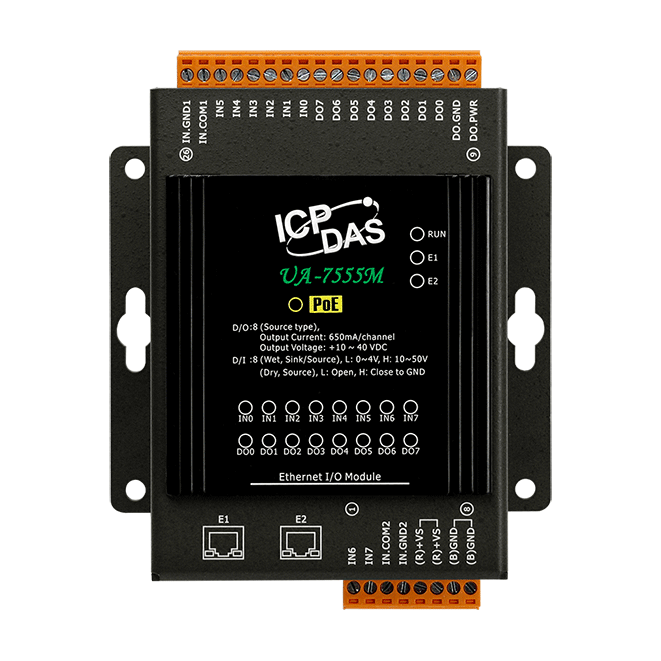

Модуль U-7555M CR

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

• Порты PoE

  Есть 

• Протоколы Ethernet

  Клиент MQTT 
  Сервер OPC UA 

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Защита от перенапряжения

  +70 В пост. 

• Входное сопротивление

  10 кОм 

• Эффективная дистанция

  500 м макс. 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Тип каналов дискретного вывода

  Открытый коллектор, Source 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +10 ~ 40 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перенапряжения

  47 В пост. 

Светодиодные индикаторы

• Светодиодные индикаторы

  Питание PoE, Система запущена, Ethernet Link/Act, 16 индикаторов ввода/вывода

Требования к электропитанию

• Рабочее напряжение

  12 ~48 В пост. или PoE 

• Защита от неверной полярности

  Есть 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

• Максимальная потребляемая мощность

  3.7 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Напряжение изоляции, В

  2500 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

• Защита от выброса напряжения (IEC 61000-4-5)

  ±2 кВ для линии питания 

Системные характеристики

• Процессор

  32-битный CPU, 400 МГц 

• Сервер OPC UA

  OPC Unified Architecture: 1.02; Политики безопасности: Basic128Rsa15, Basic256

• Клиент MQTT

  MQTT Ver. 3.1.1.; TLS Ver. 1.2

Размеры и вес

• Габаритные размеры, мм

  97 x 120 x 42

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
