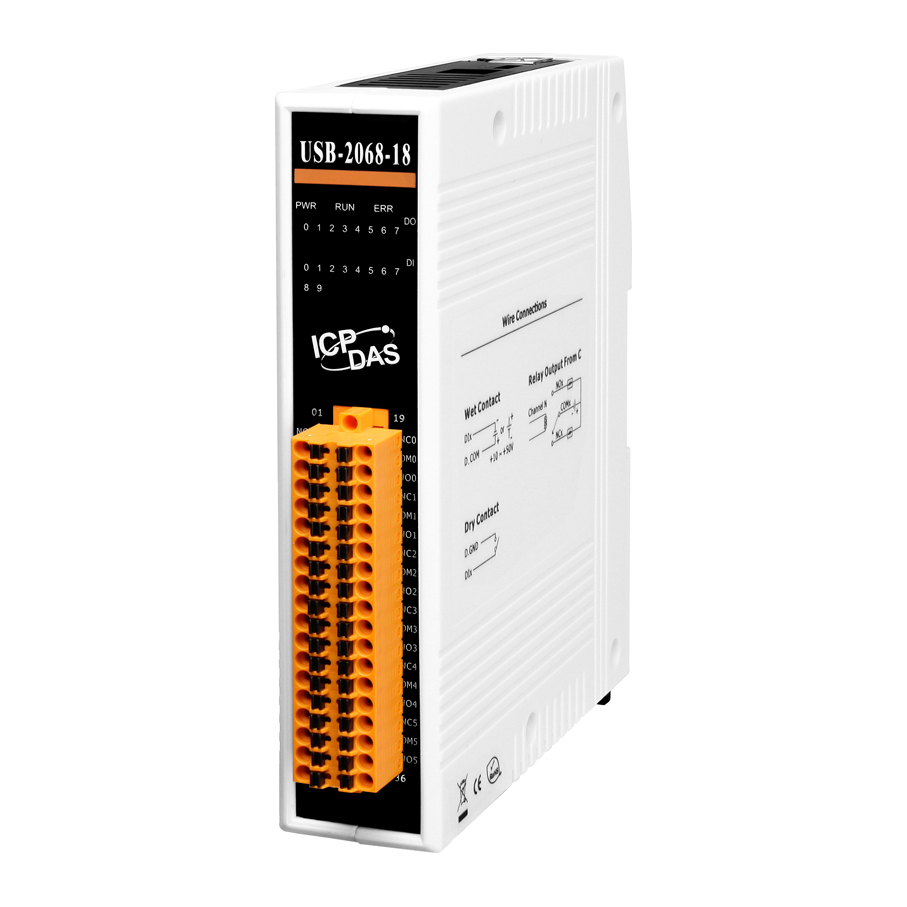

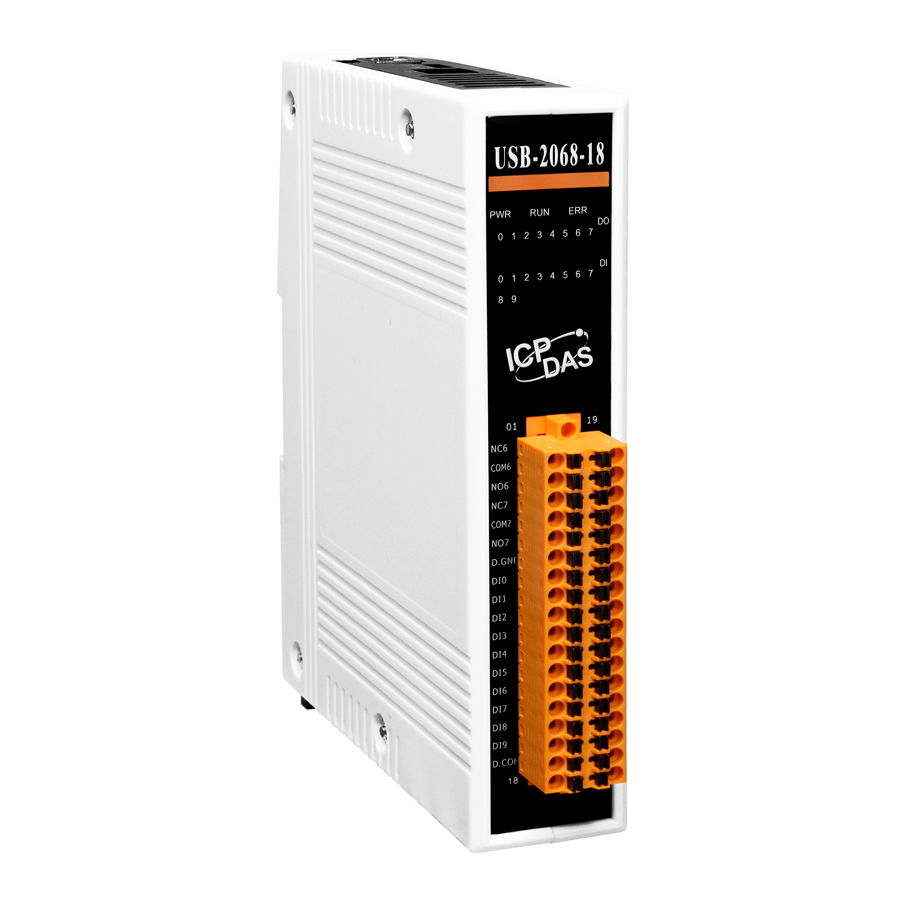

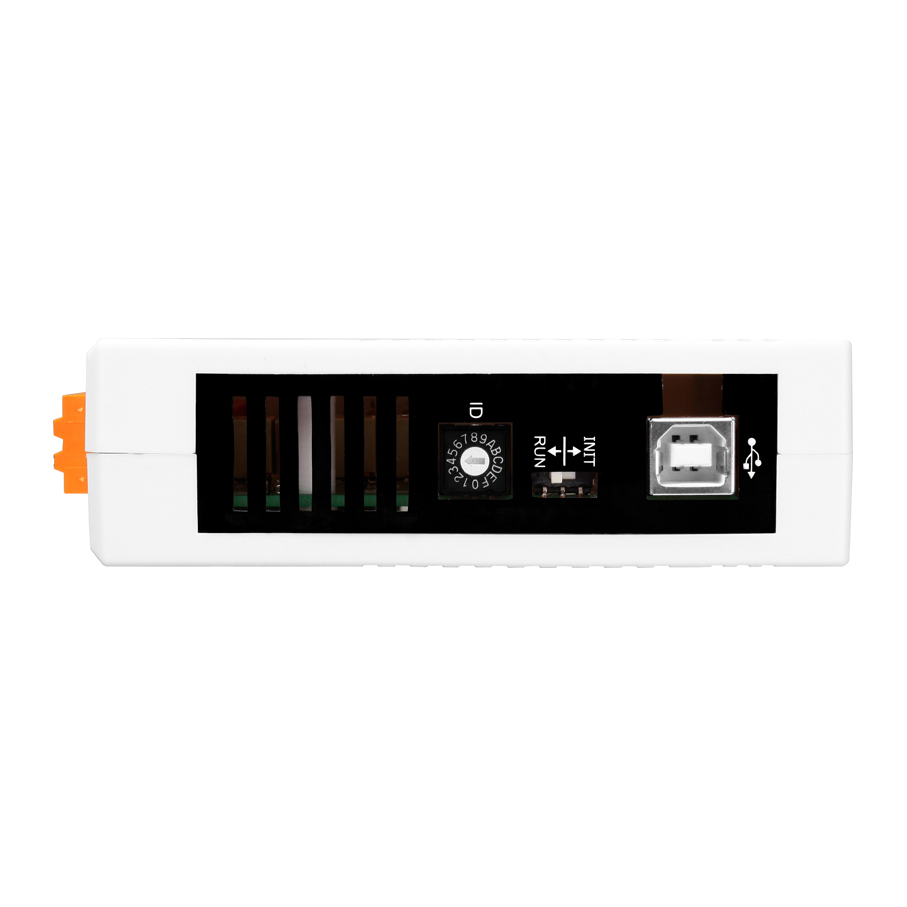

Модуль USB-2068-18

Интерфейс USB

• Стандарт USB

  USB 2.0 

• Скорость передачи данных

  До 12 Мбит/с

Дискретный ввод

• Количество каналов дискретного ввода

  10 

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  500 кГц 

• Минимальная ширина импульса

  1 мс 

Релейный вывод

• Количество каналов релейного вывода

  8 

• Количество каналов релейного вывода

  8

• Тип каналов релейного вывода

  Form C 

• Нагрузочная способность реле

  2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. 

• Время переключения реле

  3 мс 

• Время восстановления

  4 мс 

• Механическая износостойкость

  10000000 переключений 

• Электрическая износостойкость

  2 x 100000 переключений 

• Электрическая прочность

  Открытый контакт: 1 кВ пер. 
  Между катушкой и контактами: 1.5 кВ пер. 

• Установка безопасного значения

  Есть 

• Установка значения при подаче питания

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/RUN/ERR, 10 индикаторов дискретного ввода, 8 индикаторов релейного вывода

Требования к электропитанию

• Рабочее напряжение

  5 В пост. (посредством USB-интерфейса) 

• Потребление тока

  2.3 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

Системные характеристики

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  33 x 102 x 107

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
