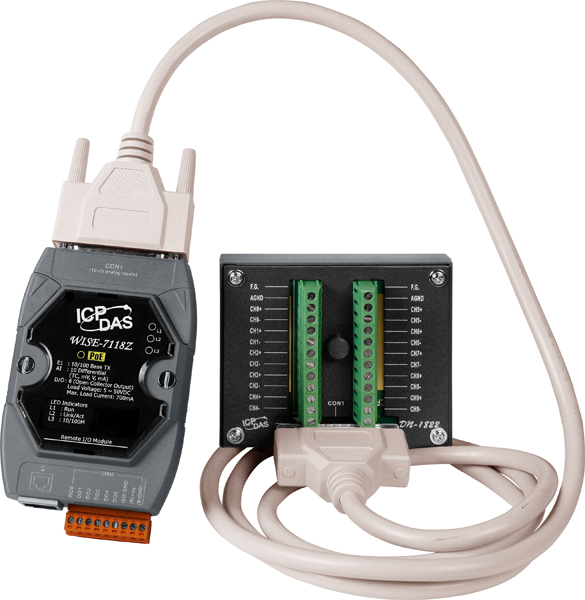

Модуль WISE-7118Z/S2

Параметры связи

• Тип интерфейса

  PoE 

• Порты Ethernet

  10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Основные характеристики контроллеров

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% 

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

• Температурный дрейф нуля

  +/-0.5

• Температурный дрейф шкалы

  +/-25 ppm/°C

• Входное сопротивление

  >300 кОм 

• Обнаружение обрыва кабеля

  Есть 

• Индивидуальная настройка каналов

  Есть 

• Постоянный вывод температуры

  Есть 

• Стабильное значение температурного вывода для полевых устройств

  Есть 

• Подавление синфазных помех (Общий режим)

  150 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 dB 

• Защита от перенапряжения

  240 Vrms 

Дискретный ввод/вывод

• Изоляция ввода/вывода

  2500 В пост. 

Дискретный вывод

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Действия THEN/ELSE

• Дискретный вывод (счетчик)

  Reset 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Стоп 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

Условия IF

• Канал аналогового ввода

  =, <, >, >=, <= 

• Дискретный вывод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Хранение временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Конфигурирование логики WISE через web-интерфейс 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  3 Вт

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

Системные характеристики

• Процессор

  16-битный CPU 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Дочерняя плата 
  Устройство 
  краткое руководство пользователя 
  Кабель
