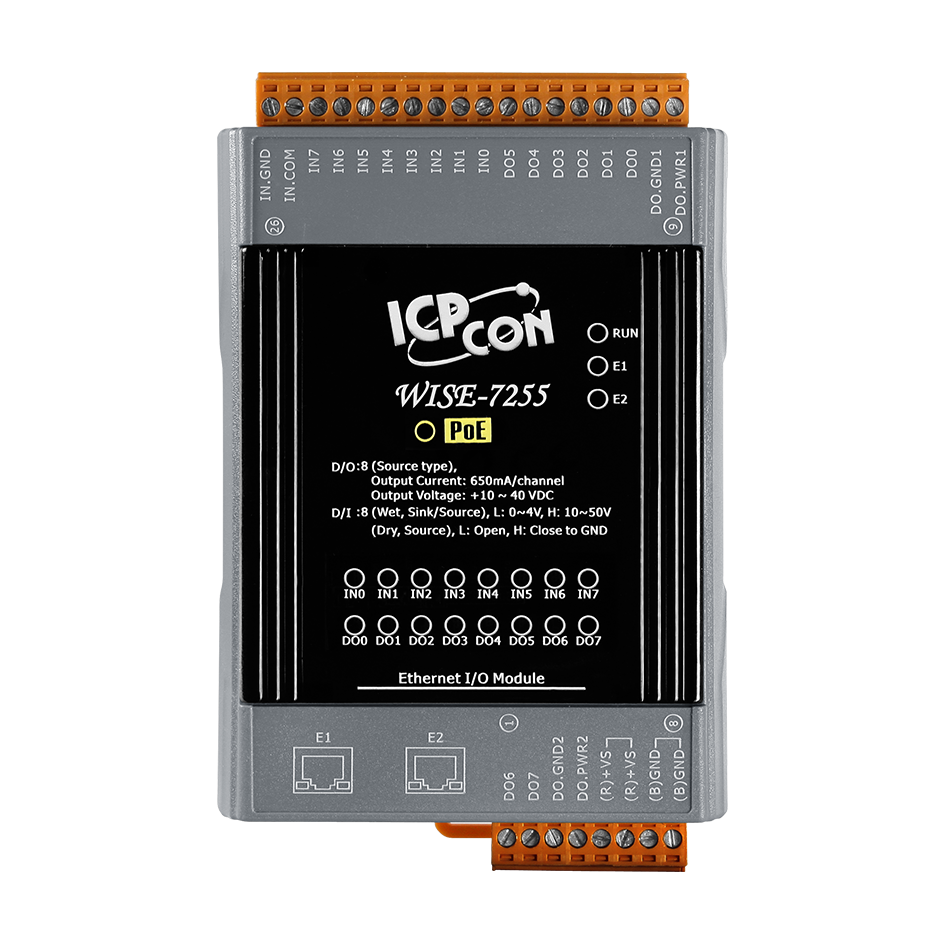

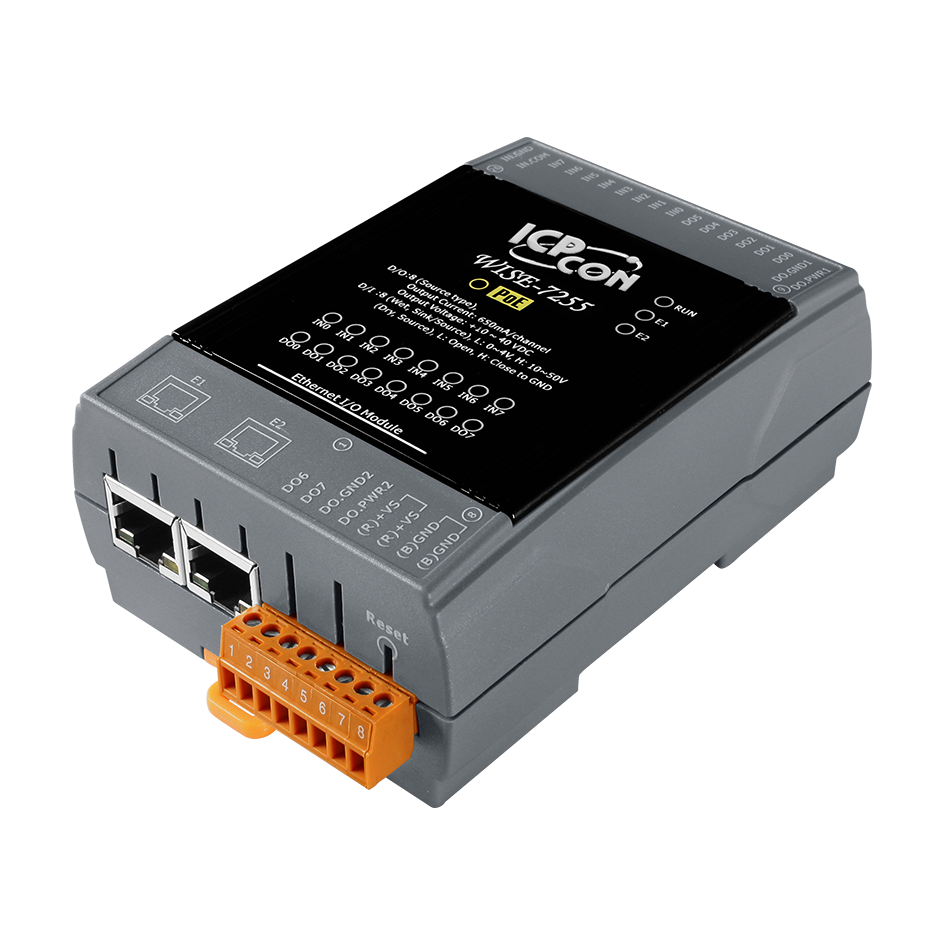

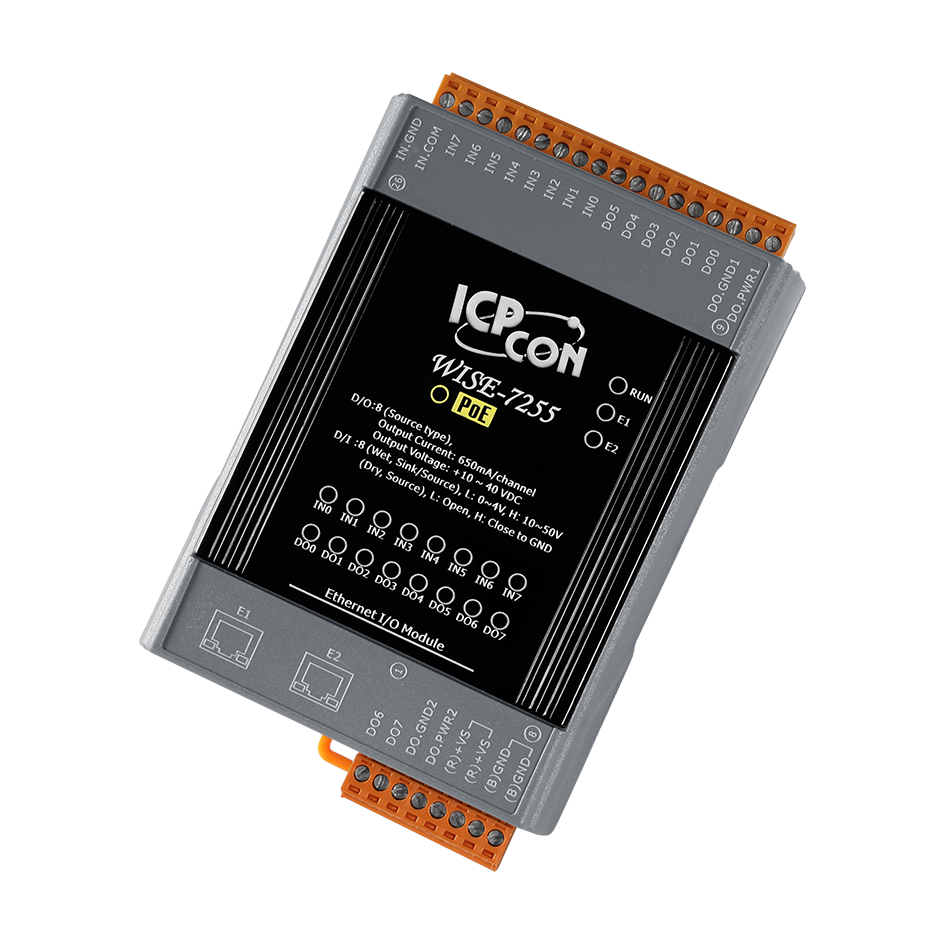

Модуль WISE-7255 CR

Параметры связи

• Тип интерфейса

  PoE 

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Основные характеристики контроллеров

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Дискретный ввод/вывод

• Изоляция ввода/вывода

  2500 В пост. 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Дискретный вывод

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +10 ~ 40 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перенапряжения

  47 В пост. 

Действия THEN/ELSE

• Дискретный ввод (счетчик)

  Reset 

• Дискретный вывод (счетчик)

  Reset 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Стоп 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

Условия IF

• Канал дискретного ввода

  ON, OFF, из ON в OFF, из OFF в ON, Переключить 

• Дискретный ввод (счетчик)

  =, >, <, >=, <=, Изменить 

• Дискретный вывод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Удерживание временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Доступ к Web-интерфейсу WISE для задания логических правил через браузер 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  4 Вт

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

Системные характеристики

• Процессор

  16-битный CPU 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  120 x 76 x 38

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
