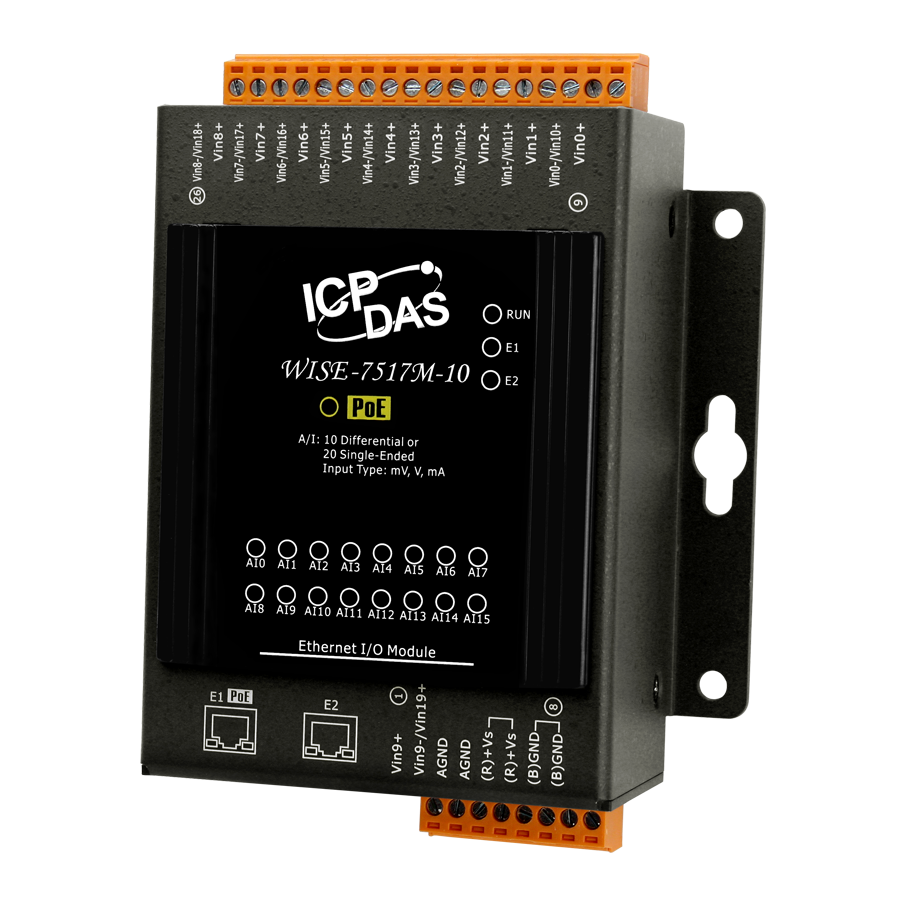

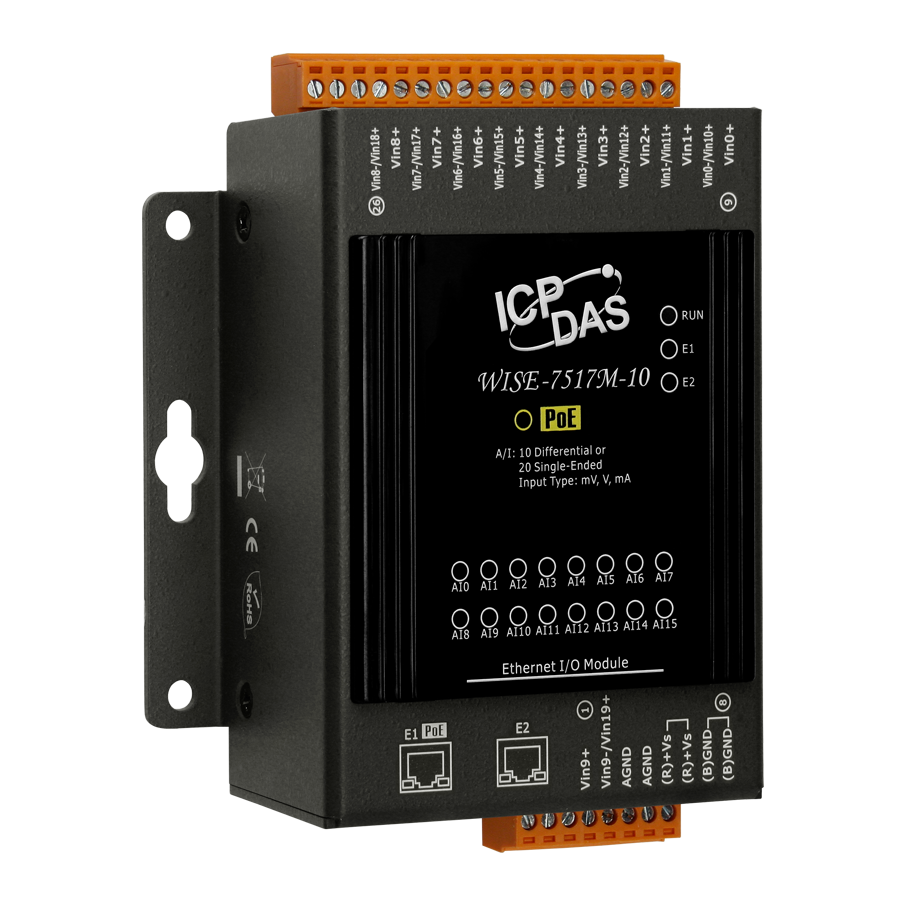

WISE-7517M-10

Параметры связи

• Тип интерфейса

  PoE 

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Основные характеристики контроллеров

• Объем карты памяти

  до 32 Гб 

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Аналоговый ввод

• Количество каналов АЦП

  10/20 

• Тип каналов аналогового ввода

  10 дифференциальных или 20 потенциальных (выбирается программно) 

• Точность АЦП

  ±0.1% 

• Частота дискретизации

  10 Гц 

• Температурный дрейф нуля

  ±20 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Входное сопротивление

  По току: 125 Ом 
  По напряжению: 2 МОм 

• Обнаружение обрыва кабеля

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

Действия THEN/ELSE

• Расписание

  Старт, Стоп 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Reset 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

Условия IF

• Канал аналогового ввода

  =, <, >, >=, <= 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Расписание

  В пределах, Вне пределов 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Хранение временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Конфигурирование логики WISE через web-интерфейс 

• Расписание

  Установка регуляных заданий 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  3.7 Вт

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

Размеры и вес

• Габаритные размеры, мм

  120 x 97 x 42

Монтаж

• Монтаж

  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
