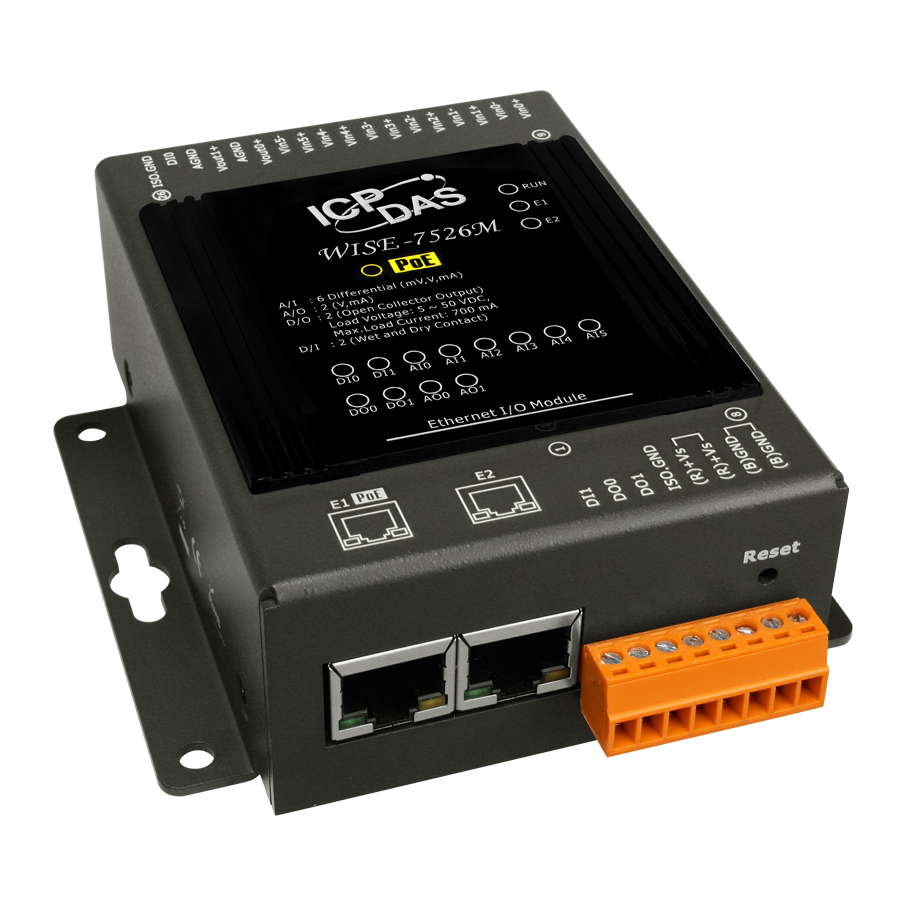

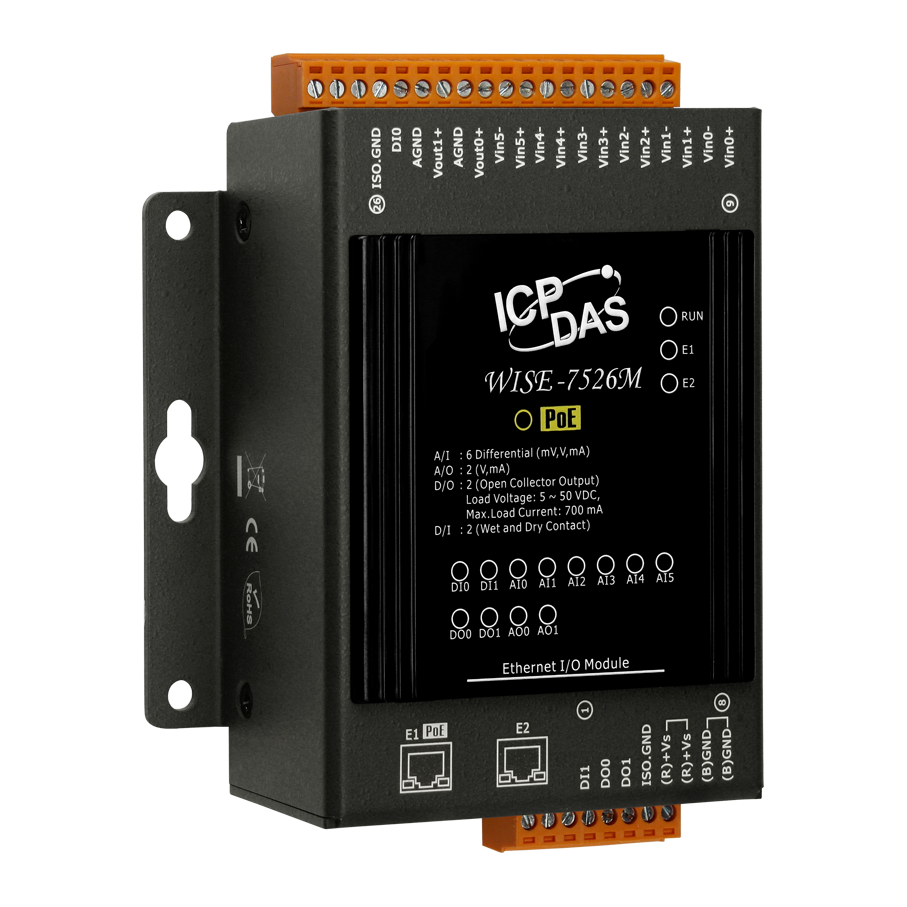

WISE-7526M

Параметры связи

• Тип интерфейса

  PoE 

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

• Протоколы Ethernet

  Modbus TCP 
  MQTT 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Аналоговый ввод

• Количество каналов АЦП

  6 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% 

• Частота дискретизации

  10 Гц 

• Температурный дрейф нуля

  ±20 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Входное сопротивление

  По току: 125 Ом 
  По напряжению: 2 МОм 

• Индивидуальная настройка каналов

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

Аналоговый вывод

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 
  ±5 В 
  0 ~ 5 В 
  ±10 В 

• Диапазон выходных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 

• Точность ЦАП

  ±0,1% от полного диапазона (25 °С) 

• Сопротивление нагрузки

  500 Ом 

• Обнаружение обрыва кабеля

  Есть, +4 ~ +20 мА 

Дискретный ввод/вывод

• Изоляция ввода/вывода

  2500 В пост. 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +1 В пост. макс. 

• Защита от перенапряжения

  30 В пост. 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  50 Гц 

• Минимальная ширина импульса

  10 мс 

Дискретный вывод

• Максимальная нагрузка на канал

  700 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Действия THEN/ELSE

• Дискретный ввод (счетчик)

  Reset 

• Дискретный вывод (счетчик)

  Reset 

• Канал аналогового вывода

  Изменить значение 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Расписание

  Старт, Стоп 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Reset 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

Условия IF

• Канал дискретного ввода

  Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

• Канал аналогового ввода

  =, <, >, >=, <= 

• Дискретный ввод (счетчик)

  =, >, <, >=, <=, Изменить 

• Дискретный вывод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Расписание

  В пределах, Вне пределов 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Хранение временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Конфигурирование логики WISE через web-интерфейс 

• Расписание

  Установка регуляных заданий 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  4.4 Вт

• Защита от неверной полярности

  Есть 

• Питание через терминальную клемму

  Есть, 12 ~ 48 В пост.тока 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±2 кВ для линии питания 

Размеры и вес

• Габаритные размеры, мм

  120 x 97 x 42

Монтаж

• Монтаж

  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
