Плата A-626 CR

Снят с производства
1070354 ICP DAS 

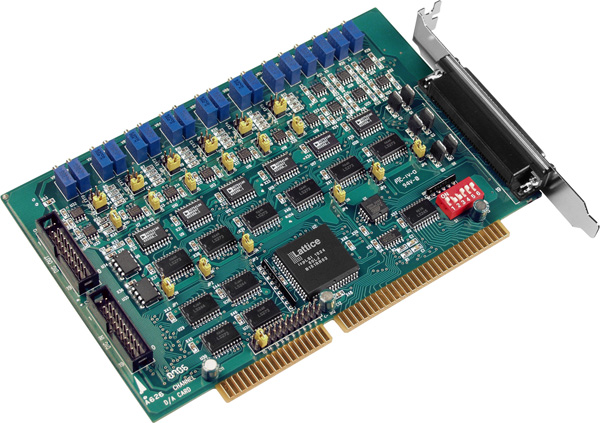

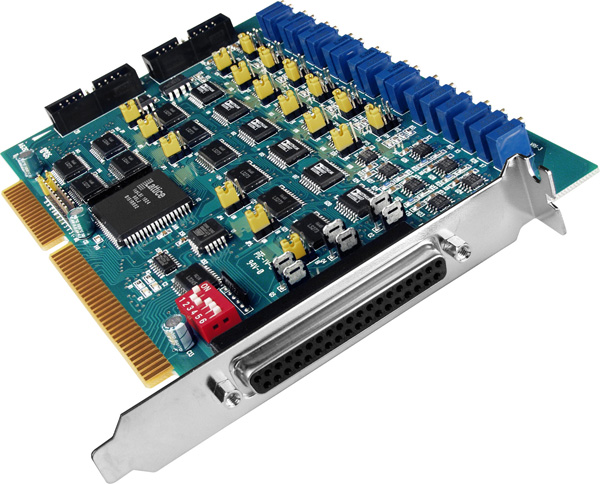

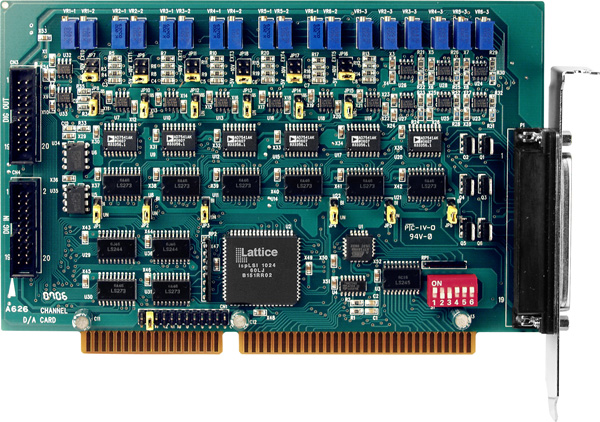

Плата A-626 CR

ISA-плата 6 каналов аналогового вывода, 16 дискретных входов, 16 дискретных выходов

ISA-плата 6 каналов аналогового вывода, 16 дискретных входов, 16 дискретных выходов
  • Диапазон выходных сигналов по напряжению 0 ~ 10 В 
    0 ~ 5 В 
    ±10 В 
    ±5 В 
  • Диапазон выходных сигналов по току 4 ~ 20 мА 
  • Количество каналов дискретного ввода 16 
  • Количество каналов дискретного вывода 16 
  • Рабочая температура, °C 0 ~ +60 
  • Габаритные размеры, мм 157 x 106

Основные характеристики плат

  • Дочерняя плата

    Да 
  • Тип компьютерной шины

    ISA 

Аналоговый вывод

  • Диапазон выходных сигналов по напряжению

    0 ~ 10 В 
    ±5 В 
    0 ~ 5 В 
    ±10 В 
  • Диапазон выходных сигналов по току

    4 ~ 20 мА 
  • Точность ЦАП

    0.01% от полного диапазона 

Дискретный ввод/вывод

  • Количество неизолированных каналов дискретного ввода

    16 
  • Количество неизолированных каналов дискретного вывода

    16 
  • Напряжение лог. 0 (изолированные входы)

    0.8 В макс.
  • Напряжение лог. 1 (изолированные входы)

    2.0 В макс.
  • Скорость отклика

    1 МГц 

Дискретный ввод

  • Количество каналов дискретного ввода

    16 
  • Напряжение лог. 1

    2 В мин. 
  • Напряжение лог. 0

    0.8 В макс. 
  • Входное сопротивление

    4.7 кОм 
  • Частота отклика

    1 МГц

Дискретный вывод

  • Количество каналов дискретного вывода

    16 
  • Напряжение лог. 0

    0.4 В макс. 
  • Напряжение лог. 1

    2.4 В мин. 
  • Нагрузочная способность выходов

    Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В
  • Частота отклика

    1 МГц

Требования к электропитанию

  • Потребление тока

    0.9 А @ +5 В (макс.), 110 мА @ +12 В (макс.), 9 мА @ -12 В (макс.)

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -20 ~ +70 
  • Рабочая влажность, %

    5 ~ 85, без образования конденсата 

Размеры и вес

  • Габаритные размеры, мм

    157 x 106
  • Вес нетто, кг

    0.17

Монтаж

  • Монтаж

    В компьютер 

Комплект поставки

  • Комплект поставки

    документация и ПО на CD 
    Устройство 
    Консольный кабель RJ45-на-DB9 

Программное обеспечение

Набор программ для DOS (англ.): (42 Кб)

Скачать

Набор программ для Win95/Win98 (англ.): (2 Мб)

Скачать

Набор программ для WinNT/2000/XP (англ.): (2 Мб)

Скачать

Утилита ActiveX Control(OCX) для Win95/Win98 (англ.): (2 Мб)

Скачать

Утилита ActiveX Control(OCX) для WinNT/2000/XP (англ.): (2 Мб)

Скачать

Набор программ для LabVIEW 95/98 (англ.): (38 Кб)

Скачать

Набор программ для LabVIEW NT/2000/XP (англ.): (2 Мб)

Скачать

Драйвер Linux для плат ISA (англ.): (2 Мб)

Скачать
  • Linux Kernel 2.4.X/2.6.X/3.8.X

Документация

Руководство по быстрой установке (англ.): (1 Мб)

Скачать

Руководство пользователя (англ.): (3 Мб)

Скачать

Назначение контактов (англ.): (0,6 Мб)

Скачать
