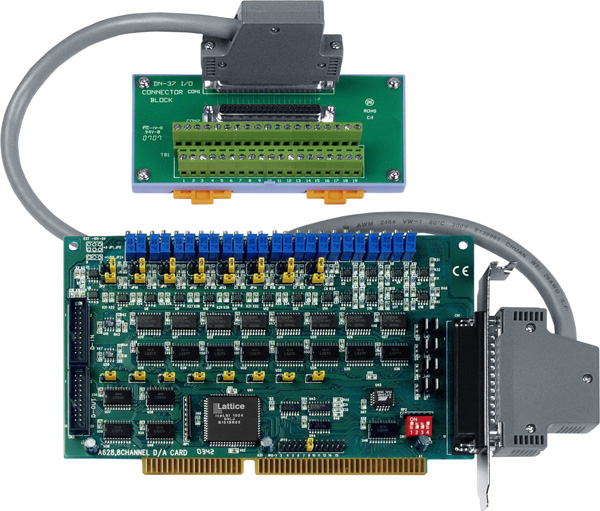

Плата A-628/S

Основные характеристики плат

• Дочерняя плата

  Да 

• Тип компьютерной шины

  ISA 

Аналоговый вывод

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 
  -10 ~ 10 В 
  ±5 В 
  0 ~ 5 В 

• Точность ЦАП

  0.01% от полного диапазона 

• Сопротивление нагрузки

  0.1 Ом 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Входное сопротивление

  4.7 кОм 

• Частота отклика

  1 МГц

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В

• Частота отклика

  1 МГц

Требования к электропитанию

• Потребление тока

  0.9 А при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  157 x 106

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Дочерняя плата 
  Устройство 
  краткое руководство пользователя
