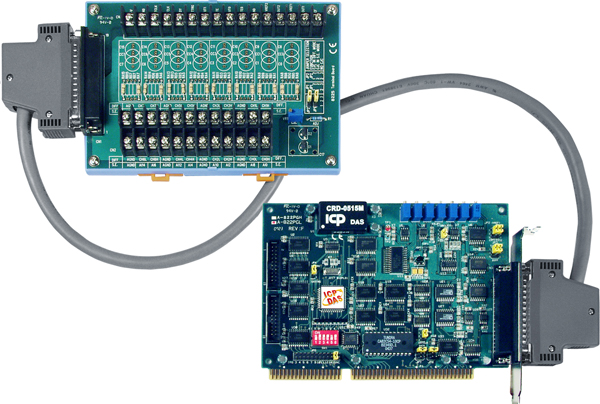

Плата A-821PGL/S CR

Основные характеристики плат

• Дочерняя плата

  Да 

• Тип компьютерной шины

  ISA 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Точность АЦП

  ±0.01% при 25°C, ±10 В 

• Частота дискретизации

  45 кГц 

• Температурный дрейф нуля

  15 ppm/°C

• Входное сопротивление

  10 МОм 

• Количество потенциальных каналов аналогового ввода

  16

• Программируемое усиление АЦП

  1 , 2 , 4 , 8

Аналоговый вывод

• Точность ЦАП

  0.01% от полного диапазона 

• Сопротивление нагрузки

  0.1 Ом 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Входное сопротивление

  4.7 кОм 

• Совместимость

  5 В/ТТЛ 

• Частота отклика

  1 МГц

Счетчик

• Эталонные часы

  Внутренние, 2 МГц 

• Количество каналов таймера/счётчика

  3 

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  10 МГц 

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В

• Частота отклика

  1 МГц

Требования к электропитанию

• Потребление тока

  300 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  160 x 106 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-3710
