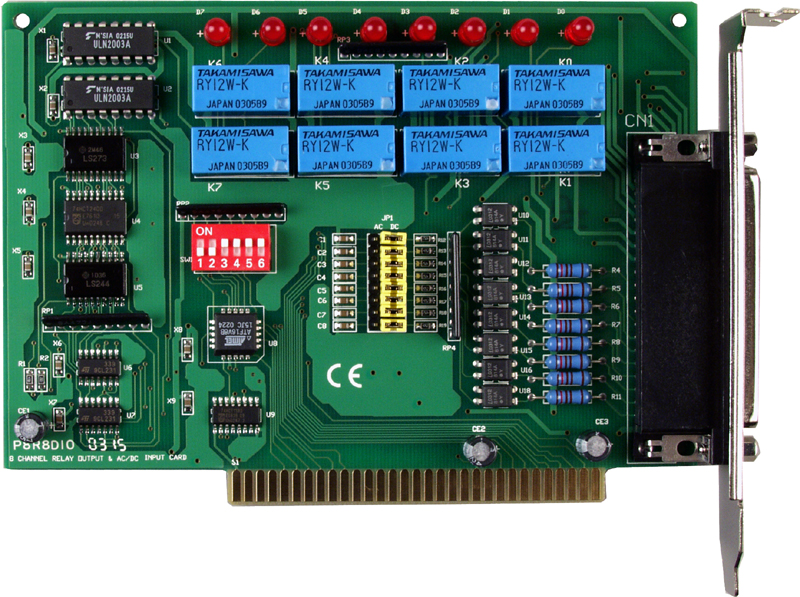

Плата P8R8DIO CR

Основные характеристики плат

• Тип компьютерной шины

  ISA 

Дискретный ввод/вывод

• Количество изолированных каналов дискретного ввода

  8 

• Количество изолированных каналов дискретного вывода

  8 

• Тип каналов изолированного дискретного вывода

  4 SPDT, 4 SPST

• Напряжение лог. 1 (изолированные входы)

  5 ~ 24 В

• Напряжение изоляции входов, В

  5000

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Напряжение лог. 1

  5 ~ 24 В пост. 

• Напряжение лог. 0

  0 ~ +1 В 

• Напряжение изоляции, В

  5000 В (опторазвязка) 

• Входное сопротивление

  1.2 кОм 

• Частота отклика

  С фильтром: 0.05 кГц; без фильтра: 0.045 МГц

Релейный вывод

• Количество каналов релейного вывода

  8 

• Количество каналов релейного вывода

  8

• Тип каналов релейного вывода

  4 SPDT, 4 SPST 

• Нагрузочная способность реле

  0.3 А @ 120 В пост./пер.; 1 А @ 30 В пост. 

• Сопротивление изоляции

  100 МОм 

• Время переключения реле

  5 мс 

• Время восстановления

  5 мс 

• Механическая износостойкость

  100000 переключений 

• Электрическая износостойкость

  100000 переключений 

Требования к электропитанию

• Потребление тока

  160 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  150 x 97 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-4002
