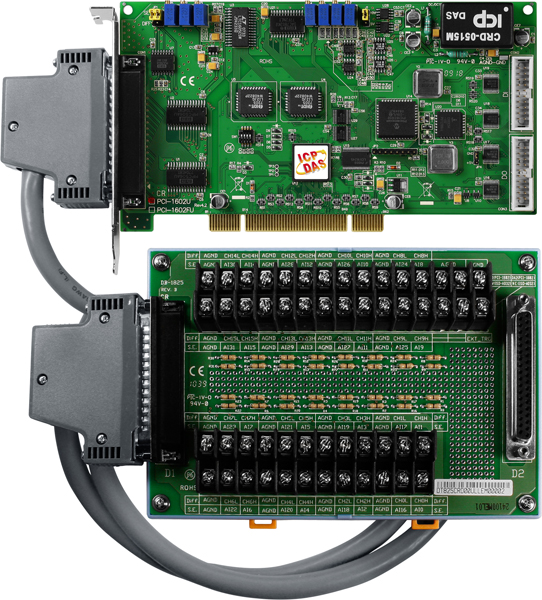

Плата PCI-1602U/S CR

Основные характеристики плат

• Дочерняя плата

  Да 

• Тип компьютерной шины

  Universal PCI 

Аналоговый ввод

• Количество каналов АЦП

  16/32 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.01% при 25°C, ±10 В 

• Частота дискретизации

  100 кГц 

• Температурный дрейф нуля

  ±2 ppm/°C

• Входное сопротивление

  10 МОм 

• Размер буфера FIFO, кБайт

  16384

• Биполярный ввод

  Да

• Количество потенциальных каналов аналогового ввода

  32

Аналоговый вывод

• Точность ЦАП

  ±0.06% при 25°C, ±10 В 

• Скорость изменения выходного сигнала

  8.33 В/мкс 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  3 МГц

Счетчик

• Эталонные часы

  Внутренние, 8 МГц 

• Количество каналов таймера/счётчика

  3 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  8

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Частота отклика

  3 МГц

Требования к электропитанию

• Потребление тока

  300 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  188 x 105 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  DB-1825 
  Устройство 
  CA-3710
