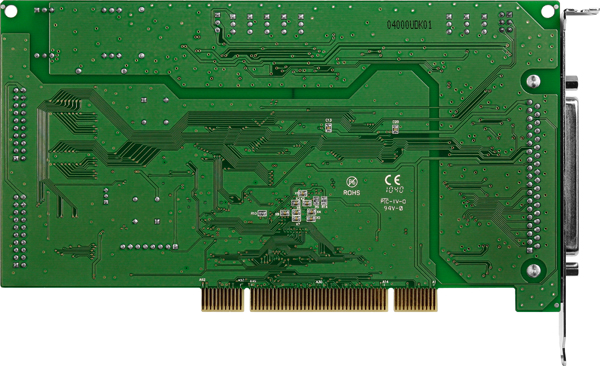

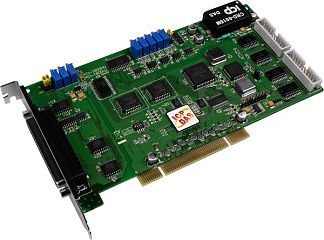

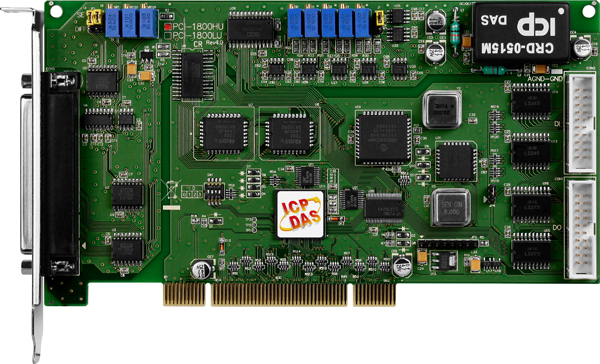

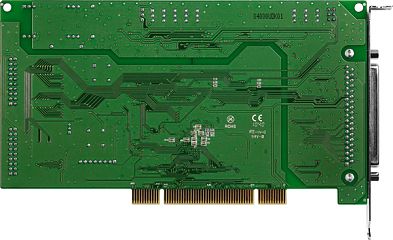

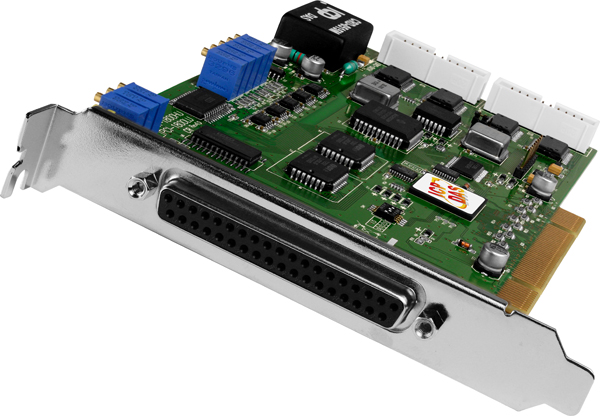

Плата PCI-1800HU CR

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Аналоговый ввод

• Количество каналов АЦП

  16/8 

• Тип каналов аналогового ввода

  16 потенциальных или 8 дифференциальных 

• Разрешение АЦП, бит

  12 

• Точность АЦП

  ±0.01% при 25°C, ±10 В 

• Частота дискретизации

  44 кГц 

• Диапазон входных сигналов по напряжению

  Bipolar: ±10 В, ±5 В, ±1 В, ±-0.5 В, ±0.1 В, ±0.05 В, ±0.01 В, ±0.005 В 
  Unipolar: 0~10 В, 0~1 В, 0~0.1 В, 0~0.01 В 

• Температурный дрейф нуля

  ±2 ppm/°C

• Входное сопротивление

  10 МОм 

• Размер буфера FIFO, кБайт

  16384

• Биполярный ввод

  Да

• Количество потенциальных каналов аналогового ввода

  16

• Однополярный ввод

  Да

• Программируемое усиление АЦП

  0.5, 1, 5, 10, 50, 100, 500, 1000

Аналоговый вывод

• Точность ЦАП

  ±0.06% при 25°C, ±10 В 

• Скорость изменения выходного сигнала

  8.33 В/мкс 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  2 МГц

Счетчик

• Количество каналов таймера/счётчика

  1 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  8

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В

• Частота отклика

  2 МГц

Требования к электропитанию

• Потребление тока

  300 мА @ 5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  200 x 105

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  краткое руководство пользователя 
  CA-4002 
  документация и ПО на CD 
